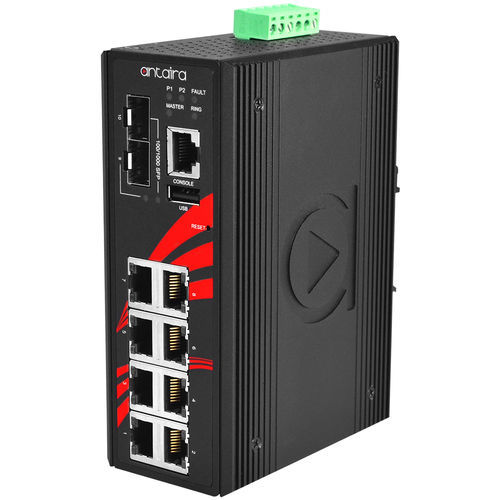

Commutateur Ethernet administrable LMP-1002G-SFP-T

10 ports8 portsde niveau 2

Introduction
LMP-1002G-SFP-T d'Antaira est un commutateur Ethernet administrable industriel Gigabit PoE+ à 10 ports, comprenant 8 ports 10/100/1000Tx (IEEE 802.3at/af, jusqu'à 30W par port) et 2 emplacements SFP double débit 100/1000 pour liaison fibre. Il s'agit d'un commutateur de niveau 2 avec console Web et fonctions réseau avancées adaptées aux environnements de contrôle industriel et SCADA.

Présentation du produit
Le produit est certifié IP30, montable sur rail DIN et fonctionne sur une plage de température étendue (-40°C à 75°C). Il offre une protection EFT/ESD élevée, des entrées d'alimentation redondantes 48–55 VDC et convient aux secteurs : énergie/utilités, eau/assainissement, pétrole & gaz, automatisation d'usine, vidéosurveillance et systèmes de transport intelligents.

Principales caractéristiques

• 8 ports 10/100/1000BASE-T avec PoE IEEE 802.3af/at (30W par port) et 2 emplacements SFP 100/1000
• Redondance réseau : RSTP/MSTP et ITU-T G.8032 ERPS (temps de récupération <50ms)
• Gestion : console Web, CLI, Telnet, SNMP v1/v2c/v3
• IGMP v1/v2/v3 snooping (jusqu'à 1024 groupes), IEEE 802.1Q VLAN, QoS (IEEE 802.1p), CoS/ToS
• Sécurité et fiabilité : 802.1X, HTTPS, SSH/SSL, verrouillage de port, RMON, Modbus/TCP
• Gestion PoE : alimentation par port avec fonction PoE Ping Alarm pour recyclage d'alimentation et alertes système par e-mail
• Entrée d'alimentation redondante, sortie relais d'alarme, protections contre les surcharges et l'inversion de polarité

Contenu du paquet

• 1 x LMP-1002G-SFP-T
• 2 x supports de montage mural avec vis
• 1 x câble console RJ45 vers DB9
• 1 x câble DC (18 AWG) avec prise DC 5,5 x 2,1 mm

Téléchargements (titres uniquement)

• Fiche technique
• Manuel matériel
• Manuel logiciel V6.2
• Guide d'installation rapide

Accessoires optionnels

• CBF-LC01LC-MD — Fibre duplex multimode LC–LC 1 m
• DIN-RACK-2U — Adaptateur rail DIN vers rack 19" (2U)
• DRP-240-48 — Alimentation industrielle DIN-rail 240 W, 48 VDC / 5,0 A
• MDR-60-48 — Alimentation slim DIN-rail 60 W, 48 VDC / 1,25 A
• PA-60-48-US — Adaptateur secteur (entrée 100–240 VAC, sortie 48 VDC/1,25 A) prise US
• SFP-M-T — SFP 1G multimode 550 m / LC / 850 nm, -40°C–85°C
• SFP-S10-T — SFP 1G monomode 10 km / LC / 1310 nm, -40°C–85°C

Caractéristiques techniques

• Modèle : LMP-1002G-SFP-T
• Ports Ethernet : 8 x 10/100/1000BASE-T (compatibles PoE)
• PoE : IEEE 802.3af/at, 8 ports, jusqu'à 30W par port
• Ports fibre : 2 x 100/1000BASE-(F)X emplacements SFP double débit
• Capacité commutation : 20 Gbps
• Table MAC : 8K entrées ; Trames jumbo jusqu'à 9,6 KB ; Mémoire tampon 4 Mbits
• VLAN : 1–4094 ; Groupes IGMP : jusqu'à 1024
• Redondance/protocoles : STP/RSTP/MSTP, LACP, ERPS v1/v2 (<50ms), IGMP, SNMP, Modbus/TCP, IPv4/IPv6
• Traitement : Store-and-forward ; Contrôle de flux : IEEE 802.3x
• Boîtier : Métal, IP30 ; Montage : rail DIN (standard), montage mural
• Dimensions (L×H×P) : 54 × 142 × 99 mm ; Poids unitaire : 2,5 lbs
• Alimentation : borne amovible 6 contacts, 48–55 VDC, redondante
• Consommation système (appareil seul) : 15 W (hors charge PoE)
• Sortie relais : 24 V DC, 1 A ; Protections : surcharge, inversion de polarité
• Température de fonctionnement : -40°C à 75°C ; Stockage : -40°C à 85°C ; Humidité : 5%–95% sans condensation
• Certifications : FCC, CE, UL 60950-1, UL 61010, ISA 12.12.01 (UL C1D2), ATEX, NEMA TS2
• EMI/EMS : EN 55032/55024, séries IEC61000 ; Tests environnementaux : IEC60068
• Conformité : RoHS ; Garantie : 5 ans
