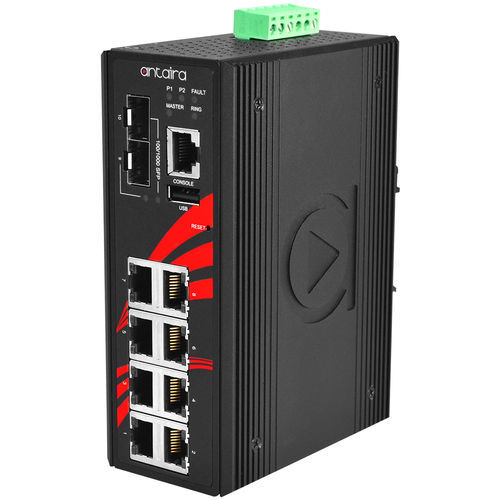

Commutateur Ethernet administrable LMP-1002G-SFP-24

10 portsde niveau 2Gigabit Ethernet

Introduction
Le LMP-1002G-SFP-24 d'Antaira est un commutateur Ethernet administrable industriel Gigabit PoE+ à 10 ports, offrant 8 ports 10/100/1000Tx PoE+ (IEEE 802.3at/af, jusqu'à 30 W par port) et 2 emplacements SFP 100/1000 à double vitesse pour liaisons fibre. Commutateur de couche 2 entièrement administrable via console Web, CLI et SNMP, conçu pour l'automatisation industrielle, la vidéosurveillance et les applications PoE mobiles.

Général
Boîtier métallique IP30; montage sur rail DIN et fixation murale en option. Température de fonctionnement standard -10°C à 70°C. Entrée d'alimentation DC redondante 12–55 VDC avec suralimentation intégrée pour fournir 48 VDC PoE en environnements basse tension. Protection élevée contre EFT/ESD et sortie de relais d'alarme pour sites industriels.

Caractéristiques

• 8 ports 10/100/1000Tx PoE+ (IEEE 802.3at/af), jusqu'à 30 W par port
• 2 emplacements SFP 100/1000 à double vitesse pour liaisons fibre
• Redondance réseau : STP/RSTP/MSTP et ITU-T G.8032 ERPS (récupération <50 ms)
• Administration : console Web, CLI, Telnet, SNMP v1/v2c/v3
• Mise en réseau avancée : VLAN IEEE 802.1Q, IGMP v1/v2/v3 (jusqu'à 1024 groupes), QoS (IEEE 802.1p), LACP
• Sécurité et protocoles : 802.1X, HTTPS, SSH/SSL, Modbus TCP, RMON, prise en charge DHCP Option
• Fonction PoE Ping Alarm pour recyclage d'alimentation des ports et alertes système par e-mail
• Boîtier métallique IP30 avec montage rail DIN et mural
• Température de fonctionnement -10°C à 70°C; garantie 5 ans

Contenu de l'emballage

• 1 x LMP-1002G-SFP-24
• 1 x Câble console RJ45 vers DB9
• 1 x Câble DC (18 AWG) avec connecteur DC 5,5 x 2,1 mm
• 2 x Équerres de montage mural et vis

Accessoires optionnels

• CBF-LC01LC-MD — Câble fibre LC-LC multimode 1 m duplex
• DIN-RACK-2U — Adaptateur rail DIN vers baie 19" 2U
• MDR-60-24 — Alimentation DIN-rail 60 W / 24 VDC / 2,5 A
• SFP-M — Transceiver SFP 1 Gb multimode 550 m / LC / 850 nm
• SFP-S10 — Transceiver SFP 1 Gb monomode 10 km / LC / 1310 nm

Téléchargements

• Fiche technique (PDF de la série)
• Manuel matériel (PDF de la série)
• Manuel logiciel V6.2 (PDF couvrant les appareils 5–26 ports)

Caractéristiques techniques

• Normes : IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3af/at, 802.1d/w/s, 802.1Q, 802.1X, ITU-T G.8032
• Commutation : Store-and-forward, backplane 20 Gbps, table MAC 8K, trame jumbo jusqu'à 9,6 KB
• Interfaces : 8 × 10/100/1000 BASE-T (PoE+), 2 × 100/1000 SFP
• VLAN : 1–4094 groupes; IGMP : jusqu'à 1024 groupes
• Gestion & protocoles : Web, CLI, Telnet, SNMP v1/v2c/v3, DHCP, SNTP, Syslog, SSH/SSL, HTTPS, Modbus/TCP, LLDP
• Alimentation : borne amovible 6 contacts; entrée 12–55 VDC (redondante) avec booster interne; consommation système ≈15 W (hors PoE)
• Protection : EFT/ESD, protection contre surcharge et inversion de polarité; sortie relais 24 V DC, 1 A
• Mécanique : boîtier métallique IP30; montage sur rail DIN; dimensions 54 × 142 × 99 mm; poids unitaire 1,13 kg (expédition 1,5 kg)
• Environnement : fonctionnement -10°C à 70°C; stockage -40°C à 85°C; humidité 5%–95% non condensante
• Certifications : FCC, CE, UL 60950-1, UL 61010, ISA 12.12.01 (UL C1D2), ATEX, NEMA TS2
• EMI/EMS : FCC Part 15 Classe A; CE EN 55032/55024; tests d'immunité IEC61000 et surtension
• Conformité : RoHS; essais de stabilité selon IEC60068
• Garantie : 5 ans
