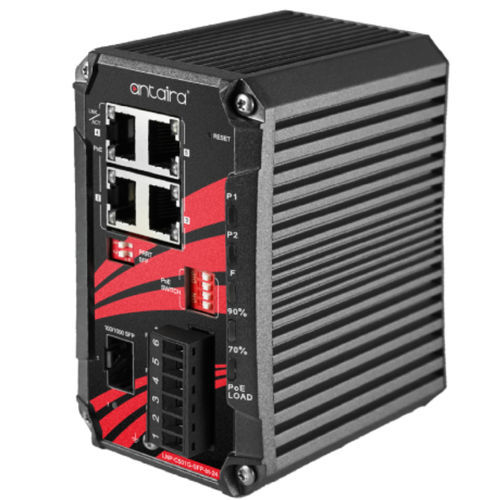

Commutateur Ethernet non administrable LNP-C501G-SFP-bt-24-T

5 portsGigabit Ethernetgigabit

Aperçu du produit Le LNP-C501G-SFP-bt-24-T d'Antaira Technologies est un commutateur Ethernet industriel compact Gigabit PoE++ non géré à 5 ports, doté de 4 ports Ethernet 10/100/1000Tx prenant en charge IEEE802.3bt pour un maximum de 90W/port, et d'un emplacement SFP à double débit 100/1000 pour la connexion fibre. Le LNP-C501G-SFP-bt-24-T est classé IP40 et montable sur rail DIN. La température de fonctionnement de ce modèle s'étend de -40°C à 75°C. Il offre également une protection élevée contre les surtensions EFT et ESD pour les applications de réseau industriel, telles que l'énergie/utilité, l'eau et les eaux usées, le pétrole/gaz/mines, l'automatisation industrielle, la surveillance de sécurité, les ITS, et tout autre environnement extérieur ou difficile. Caractéristiques - Prend en charge 4*10/100/1000Tx conforme IEEE 802.3bt avec 90W/Port et 1 emplacement SFP 100/1000 - Prend en charge la technologie de réinitialisation à distance PD (PRRT) - Vitesse SFP réglable avec réglage par interrupteur DIP - Architecture de commutation Store-and-Forward - Double entrée d'alimentation 9~55VDC dans un bloc terminal à 6 broches - Technologies de suralimentation fournies pour les entrées d'alimentation basse tension - Prend en charge la protection contre l'inversion de polarité des entrées d'alimentation - Protection IP40 - Montable sur rail DIN ou mural - Température de fonctionnement : -40°C à 75°C - Garantie de 5 ans Contenu de l'emballage - LNP-C501G-SFP-bt-24-T - Guide d'installation rapide - Ensemble de supports de montage mural avec vis - Câble DC - 18AWG et prise DC 5.5 x 2.1mm (Fil : Blanc (+) / Noir (-)) - Ensemble de couvercles anti-poussière Accessoires optionnels - CBF-LC01LC-MD : LC vers LC 1 mètre duplex multimode - DIN-RACK-2U : Adaptateur de montage en rack 19" pour tous les produits montables sur rail DIN, hauteur 2U - SFP-M-T : Transceiver SFP fibre 1 Gigabit, multimode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T : Transceiver SFP fibre 1 Gigabit, monomode 10km / LC / 1310nm, -40º~85ºC - CBF-ST01LC-MD : Câble duplex multimode ST vers LC 1 mètre - NDR-480-48 : Alimentation industrielle sur rail DIN à sortie unique 480W, sortie 48VDC Spécifications techniques Technologie - Normes IEEE : IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet rapide 100Base-TX, IEEE 802.3ab Ethernet Gigabit 1000BaseT, IEEE 802.3z Fibre Gigabit 1000Base-X, IEEE 802.3af/at/bt Power over Ethernet - Type de traitement : Store and Forward - Protocole : CSMA/CD - Contrôle de flux : Contrôle de flux IEEE 802.3x, contrôle de flux par pression arrière Performance - Taille de la table MAC : 8K - Trame Jumbo : 10 Kbytes - Mémoire tampon : 1 Mbit - Taux de transfert : 14,880pps pour Ethernet, 148,800pps pour Ethernet rapide, 1,488,000pps pour Ethernet Gigabit - Architecture de commutation : Back-Plane (Fabric de commutation) : 10Gbps Interface Ethernet - Nombre de ports Ethernet : 5 ports - 10/100/1000 BASE-T(X) : 5 ports - Port PoE : 4 ports (90W/port) - Affectation des broches PoE : V-, V-, V+, V+, pour les broches 1, 2, 3, 6; V+, V+, V-, V-, pour les broches 4, 5, 7, 8 Interface Fibre - Nombre de ports fibre : 1 port - 100/1000 BASE-(F)X SFP : 1 port Autre interface - Interrupteur DIP : Commutateur PoE (Contrôle de la fonction PoE par port), Interrupteur DIP 1 (Technologie de réinitialisation à distance PD (PRRT) Activer/Désactiver), Interrupteur DIP 2 (Vitesse SFP (1000Mbps/100Mbps)) - Indicateur LED : Système (Alimentation 1, Alimentation 2, Défaut), Charge PoE (70%, 90%), ports Ethernet (Vitesse/Lien/Actif), PoE (Connecté aux appareils PD), SFP (Vitesse/Lien/Actif) Caractéristiques mécaniques - Boîtier : Métal, protection IP40 - Montage : Montage sur rail DIN, Montage mural (Optionnel) - Dimensions (L × H × P) : 64.9 x 110 x 89.8 mm - Poids : Unité : 2.01 lb, Expédition : 2.55 lb Exigences d'alimentation - Connexion d'alimentation : Bloc terminal amovible à 6 contacts - Tension d'entrée : 9V–55V DC, Entrée redondante - Redondance d'alimentation : Oui - Sortie relais : 24V DC, 1A résistif - Consommation d'énergie du système : 4.6 Watts - Budget de puissance PoE max. : 60W@9V, 90W@12V, 150W@24V, 240W@48~55V - Protection contre les surcharges de courant : Présente - Protection contre l'inversion de polarité : Présente Limites environnementales - Température de fonctionnement : -40° à 75° C (-40° à 167° F) - Température de stockage : -40° à 85° C (-40° à 185° F) - Humidité relative ambiante : 5% à 95% sans condensation Approbations réglementaires - Certifications : FCC, CE - UL 61010-1 / UL 61010-2-201 : ✔ - EMI : FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class A - EMS : CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Champ magnétique) - Tests de stabilité : Chute libre : IEC60068-2-32, Choc : IEC60068-2-27, Vibration : IEC60068-2-6 - Vert : Conforme RoHs - Garantie : 5 ans
