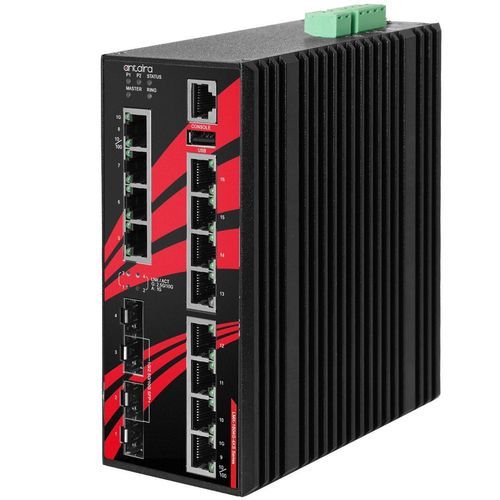

Commutateur Ethernet administrable LMX-1604G-4XS-T

16 portsde niveau 3Gigabit Ethernet

Aperçu du produit Le LMX-1604G-4XS(-T) d'Antaira Technologies est un commutateur Ethernet gigabit géré à 16 ports, doté de 12 ports Ethernet 10/100/1000T et de 4 emplacements SFP+ 1G/2.5G/10G pour la connexion fibre. C'est un commutateur Ethernet de couche 3 léger entièrement gérable, préchargé avec une console de gestion web conviviale. Il prend en charge la fonction de redondance de réseau en anneau en utilisant le protocole ITU-T G.8032 Ethernet Ring Protection Switch (ERPS) qui offre un temps de récupération réseau de <50ms. Les fonctions avancées de filtrage et de sécurité réseau, telles que IGMP, VLAN, QoS, SNMP, RMON, Modbus TCP, et 802.1X/HTTPS/SSH/SSL augmentent le déterminisme et améliorent la gestion du réseau pour les systèmes SCADA à distance ou les réseaux de contrôle. Le LMX-1604G-4XS(-T) est classé IP30 et montable sur rail DIN. Il prend en charge une température de fonctionnement étendue de -40°C à 75°C. Il offre également une protection élevée contre les EFT et ESD pour les applications de mise en réseau industrielle, telles que l'énergie/utilité, l'eau et les eaux usées, le pétrole/gaz/mines, l'automatisation industrielle, la surveillance de sécurité, ITS et tout autre environnement extérieur ou difficile. Avec une forme compacte et toutes les connexions orientées vers l'avant du commutateur Ethernet, il est facile de visualiser les installations dans un espace réservé. Caractéristiques - Prise en charge de 12 ports Gigabit 10/100/1000BASE-T - Prise en charge de 4 emplacements SFP+ 1G/2.5G/10G - Protocole ITU-T G.8032 Ethernet Ring Protection Switch (ERPS) - IEEE 802.1D STP (Spanning Tree Protocol), IEEE 802.1w RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) - Routes statiques, ARP - SNMPv1/v2c/v3, RMON, Modbus TCP, et HTTP/HTTPS - RADIUS, TACACS+, Authentification 802.1X - ACL, IP Source Guard - VLAN, QoS, et SNMPv3 - Conception de boîtier métallique robuste IP30 - Entrée d'alimentation redondante - Fonctionnement sans ventilateur - Protection contre l'inversion de polarité de l'alimentation - Protection élevée contre les EFT et ESD - Température de fonctionnement : -40°C à 75°C - Garantie de 5 ans Contenu de l'emballage - 1 x Câble DC –18 AWG & prise DC 5.5x2.1mm - 1 x LMX-1604G-4XS-T - 1 x Guide d'installation rapide - 1 x Jeu de supports de montage mural avec vis - 1 x Câble console série RJ45 vers DB9 Spécifications techniques - Normes IEEE : IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet rapide 100BASE-TX, IEEE 802.3ab Ethernet Gigabit 1000BASE-T, IEEE 802.3z Fibre Gigabit, IEEE 802.3ae Fibre 10Gigabit, IEEE 802.3x Contrôle de flux pour duplex intégral, IEEE 802.3ad pour Trunk de port avec LACP, IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1Q pour le marquage VLAN, IEEE 802.1X pour l'authentification réseau, IEEE 802.1p Protocole QoS/CoS, ITU-T G.8032/Y.1344 ERPS, IEEE 802.1AB LLDP - Type de traitement : Stocker et transférer - Protocoles : IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6 - Contrôle de flux : Contrôle de flux IEEE 802.3x, contrôle de flux de pression arrière - Configuration : HTTP, HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3 - Groupes VLAN : 4095 groupes - Groupes IGMP : 1024 - Redondance Ethernet : STP/RSTP/MSTP, trunk de port avec LACP, ERPS v1/v2 (<50ms) - Taille de la table MAC : 32K - Trame Jumbo : 9.6Kbytes - Mémoire tampon : 32Mbits - Taux de transfert : 77.37 Mpps - Architecture de commutation : 104Gbps - Nombre de ports Ethernet : 12 ports (10/100/1000 BASE-T(X)) - Nombre de ports fibre : 4 ports (1G/10G SFP+) - Longueur d'onde : Se réfère au module SFP - Indicateurs LED : Système : Alimentation 1, Alimentation 2, Maître (M), Anneau (R), Statut ; ports Ethernet : Vitesse/Lien/Actif ; SFP : Lien/Actif - Boîtier : Métal, protection IP30 - Montage : Montage sur rail DIN, Montage mural (Optionnel) - Dimensions (L × H × P) : 72 x 160 x 130mm - Poids : Unité : 4.22lb ; Expédition : 5.25lb - Connexion d'alimentation : Un bloc terminal amovible à 4 contacts et un à 2 contacts - Tension d'entrée : 12-48V DC, Entrée redondante - Redondance d'alimentation : Oui - Sortie relais : 24VDC, 1A résistif - Consommation d'énergie du système : 24W - Protection contre les surcharges de courant : Présente - Protection contre l'inversion de polarité : Présente - Température de fonctionnement : -40° à 75° C (-40° à 167° F) - Température de stockage : -40°C ~ 85°C (-40°F ~ 185°F) - Humidité relative ambiante : 5% à 95% sans condensation - Certifications : FCC, CE - EMI : FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class A - EMS : CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Champ magnétique) - Tests de stabilité : Chute libre : IEC60068-2-32, Choc : IEC60068-2-27, Vibration : IEC60068-2-6 - MTBF : 406,943 heures - Vert : Conforme RoHS - Garantie : 5 ans
