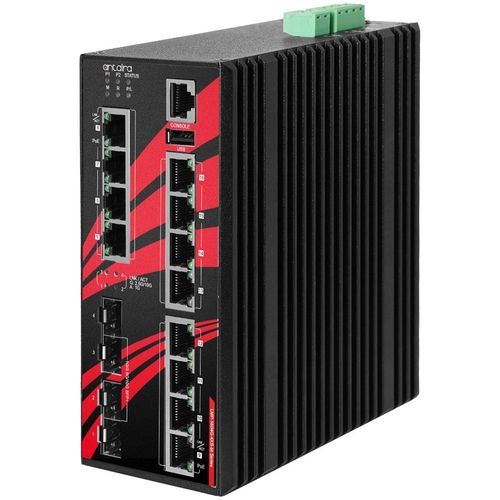

Commutateur Ethernet administrable LMP-1604G-4XS-bt

16 portsde niveau 3Gigabit Ethernet

Présentation du produit Commutateur Ethernet de couche 3 léger IEEE 802.3bt PoE++ à 16 ports gérés, avec 12 ports Ethernet 10/100/1000T (90W/port) et 4 ports SFP+ 1G/2.5G/10G SFP+ ; 48-55VDC Power InputIntroductionLe LMP-1604G-4XS-bt(-T) d'Antaira Technologies est un commutateur Ethernet Gigabit PoE++ géré à 16 ports, équipé de 12 ports Ethernet 10/100/1000T supportant l'IEEE 802.3bt pour un maximum de 90W/port, et de 4 slots SFP+ 1G/2.5G/10G pour la connexion par fibre optique. Il s'agit d'un commutateur Ethernet léger de couche 3 entièrement gérable, doté d'une console de gestion web conviviale. Il prend en charge la fonction de redondance du réseau en anneau en utilisant le protocole standard ouvert ITU-T G.8032 Ethernet Ring Protection Switch (ERPS) qui a un temps de récupération du réseau <50ms. Les fonctions avancées de filtrage et de sécurité du réseau, telles que IGMP, VLAN, QoS, SNMP, RMON, Modbus TCP et 802.1X/HTTPS/SSH/SSL augmentent le déterminisme et améliorent la gestion du réseau pour les systèmes SCADA ou les réseaux de contrôle distants.Le LMP-1604G-4XS-bt(-T) est conforme à la norme IP30 et peut être monté sur rail DIN. Il supporte des températures de fonctionnement étendues de -40°C à 75°C. Il offre également une protection élevée contre les décharges électrostatiques (EFT) et les décharges électrostatiques (ESD) pour les applications de réseaux industriels, telles que l'électricité, les eaux usées, le pétrole, le gaz et les mines, l'automatisation des usines, la surveillance de la sécurité, les systèmes de transport intelligents (ITS) et tout autre environnement extérieur ou hostile. Avec une forme compacte et toutes les connexions orientées vers l'avant du commutateur Ethernet, il facilite la visualisation des installations dans un espace réservé.CaractéristiquesSupport 12*10/100/1000BASE-T Gigabit IEEE 802af/at/bt Ports PoE++ conformes (90W/Port)Support 4*1G/2.5G/10G SFP+ SlotsITU-T G.8032 Protocole Ethernet Ring Protection Switch (ERPS) IEEE 802.1D STP (Spanning Tree Protocol), IEEE 802.1w RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s MSTP (Multiple Spanning Tree Protocol)Routes statiques, ARPSNMPv1/v2c/v3, RMON, Modbus TCP, et HTTP/HTTPSRADIUS, TACACS+, 802.1X AuthentificationACL, IP Source GuardVLAN, QoS, et SNMPv3IP30 Boîtier métallique robusteEntrée d'alimentation redondanteFonctionnement sans ventilateurProtection contre l'inversion de polarité de l'alimentationHaute protection EFT et ESDTempérature de fonctionnement : -10°C à 65°CGarantie de 5 ansContenu de l'emballage1 x Câble DC -18 AWG & jack DC 5.5x2.1mm1 x LMP-1604G-4XS-bt1 x Guide d'installation rapide1 x Supports de montage mural avec vis1 x Câble de console série RJ45 vers DB9Caractéristiques techniques Normes IEEE : IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z Gigabit Fiber, IEEE 802.3ae 10Gigabit Fiber, IEEE 802.3af/at/bt Power over Ethernet, IEEE 802.3x, IEEE 802.3ad LACP, IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1Q VLAN Tagging, IEEE 802.1X Network Authentication, IEEE 802.1p QoS/CoS, ITU-T G.8032/Y.1344 ERPS, IEEE 802.1AB LLDPProcessing Type : Store and ForwardProtocoles : IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6Contrôle du flux : Contrôle de flux : IEEE 802.3x, contrôle de flux par contre-pressionConfiguration : HTTP, HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3Groupes VLAN : 4095Groupes IGMP : 1024Redondance Ethernet : STP/RSTP/MSTP, port trunk avec LACP, ERPS v1/v2 (<50ms)MAC Table Size : 32KJumbo Frame : 9.6KbytesTampon mémoire : 32MbitsDébit de transfert : 77.37 MppsArchitecture de commutation : 104GbpsPorts Ethernet : 12 x 10/100/1000 BASE-T(X), PoE++ (90W/port)Affectation des broches PoE : V-, V-, V+, V+ pour les broches 1,2,3,6 ; V+, V+, V-, V- pour les broches 4,5,7,8 (Modes : A, B, 4-Paires)Ports fibre : 4 x 1G/2,5G/10G SFP+ Indicateurs LED : Système : Alimentation 1, Alimentation 2, Maître (M), Anneau (R), Statut, Charge PoE (P/L) ; Ethernet : Vitesse/Lien/Actif ; PoE : Connecté aux périphériques PD ; SFP : Lien/ActifBoîtier : Métal, protection IP30Montage : Rail DIN, montage mural (en option)Dimensions : 72 x 160 x 130mmPoids : Unité : 4.76lb ; Expédition : 5.78lbConnexion à l'alimentation : Un bornier amovible à 4 contacts et un bornier à 2 contactsTension d'entrée : 48-55V DC, entrée redondanteRedondance d'alimentation : OuiSortie relais : 24VDC, 1A résistifConsommation électrique du système : 25WMax. PoE Power Budget : 360WProtection contre les surcharges : PrésenteProtection contre l'inversion de polarité : PrésenteTempérature de fonctionnement : -10° à 65° C (14° à 149° F)Température de stockage : -40°C ~ 85°C (-40°F ~ 185°F)Humidité relative ambiante : 5% à 95% sans condensationCertifications : FCC, CEEMI : FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class AEMS : CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Test de stabilité : Chute libre : IEC60068-2-32, chocs : IEC60068-2-27, vibrations : IEC60068-2-6MTBF : 258 072 hrsVert : Conformité RoHSGarantie : 5 ans
