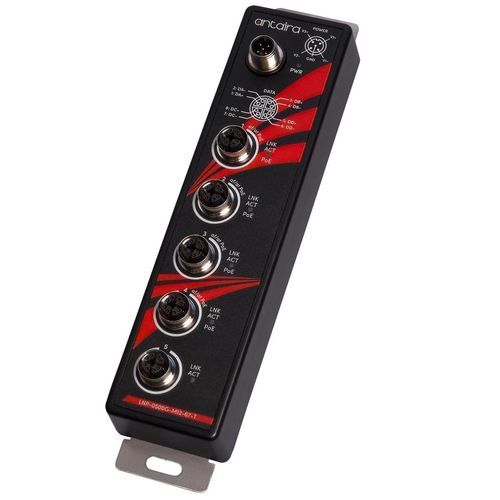

Commutateur Ethernet 5 ports LNP-0500G-M12-67-T

Gigabit Ethernetfast ethernetsur rail DIN

Introduction Le LNP-0500G-M12-67-T d'Antaira Technologies est équipé d'un connecteur d'alimentation M12 codé A, de 4 ports 30W 10/100/1000M M12 (codés X) TX PSE, et d'un port 10/100/1000M M12 (codé X) TX. Le connecteur M12 offre une connexion solide et étanche et assure des performances Ethernet stables qui résistent à l'humidité, la saleté, la poussière, les chocs, les vibrations, la chaleur et le froid. Il a été rigoureusement testé et peut répondre aux exigences de haute fiabilité pour les véhicules en mouvement, les applications de transport et de sécurité. Caractéristiques - 4*10/100/1000BASE-TX Gigabit M12 (codé X) avec PoE+ IEEE 802.3af/at (30W/port) - 1*10/100/1000BASE-TX Gigabit M12 (codé X) - 1*Connecteur d'alimentation M12 (codé A) - Protection contre l'inversion de polarité - Protection contre les surcharges de courant - Température de fonctionnement : -40°C à 75°C - Certifié EN50155, EN50121 - Montage sur rail DIN ou mural - Indice de protection IP67 - Garantie de 5 ans Contenu de l'emballage - LNP-0500G-M12-67-T - Guide d'installation rapide - Kit de montage mural - Kit de montage sur rail DIN - Jeu de capuchons anti-poussière (5) Accessoires optionnels - CB-M12A5PF-5M : Câble M12 A Code 5P Femelle vers câble ouvert, 5 mètres, fil : UL 24AWG*5C Noir, protection IP68 - CB-M12D4PM-RJ45-5M : Câble M12 D Code 4P Mâle vers RJ45, 5 mètres, fil : CAT5e STP 24AWG Noir, protection IP68 Spécifications techniques Technologie - Normes IEEE : IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet rapide 100BASE-T, IEEE 802.3ab Ethernet Gigabit 1000BASE-T, IEEE 802.3x contrôle de flux et contre-pression, IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet plus - Type de traitement : Stockage et transfert - Protocole : CSMA/CD - Contrôle de flux : Contrôle de flux IEEE 802.3x, contrôle de flux par contre-pression Performance - Taille de la table MAC : 2K - Trame Jumbo : 9.0Kbytes - Mémoire tampon : 1Mbits - Taux de transfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Ethernet rapide, 1,488,000pps pour le port Ethernet Gigabit - Architecture de commutation : Back-Plane (tissu de commutation) : 10Gbps Interface Ethernet - Nombre de ports Ethernet : 5 ports - 10/100/1000 BASE-T(X) : 5 ports - Port PoE : 4 ports (30W/port) - Affectation des broches PoE : DA+, DA-, DB+, DB-, DD+, DD-, DC-, DC+ pour les broches 1, 2, 3, 4, 5, 6, 7, 8 - Connecteur M12 : Connecteur femelle 8 broches codé X Autre interface - Indicateur LED : PWR, LNK/ACT/PoE, LNK/ACT Caractéristiques mécaniques - Boîtier : Métal, protection IP67 - Montage : Montage sur rail DIN, montage mural - Dimensions (L × H × P) : 220 x 50 x 27.7mm / 8.6 x 1.97 x 1.09in - Poids : Unité : 0.50kg / 1.10lb ; Expédition : 0.54kg / 1.18lb Exigences d'alimentation - Connexion d'alimentation : M12, connecteur mâle codé A à 5 broches - Tension d'entrée : 48-56V DC, entrée redondante - Redondance de l'alimentation : Oui - Consommation d'énergie du système : 5W @ 48VDC pleine charge, sans PoE - Budget de puissance PoE max. : 120W @ 56VDC, 100W @ 48VDC - Protection contre les surcharges de courant : Présente - Protection contre l'inversion de polarité : Présente Limites environnementales - Température de fonctionnement : -40° à 75° C (-40° à 167° F) - Température de stockage : -40°C ~ 85°C (-40°F ~ 185°F) - Humidité relative ambiante : 5% à 95% sans condensation Approbations réglementaires - Certifications : FCC, CE - Ferroviaire : EN50155 complet, EN 50121-3-2, EN 50121-4 - EMI : CISPR 32, FCC Part 15B Classe A - EMS : IEC 61000-4-2,4,5 - Tests de stabilité : Chute libre : IEC60068-2-32, Choc : IEC60068-2-27, Vibration : IEC60068-2-6 - Sécurité : UL 62368-1, LVD (EN 62368-1) - MTBF : 546,613 heures à 25°C - Vert : Conforme RoHS - Garantie : 5 ans - UL 62368-1 LVD (EN 62368-1) : ✔
