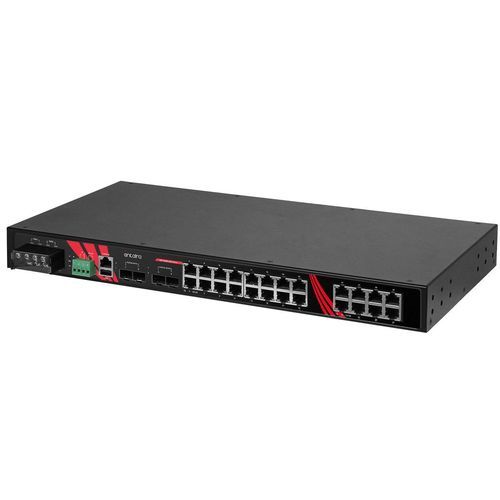

Commutateur Ethernet administrable LMX-2804G-4XS-T

28 portsde niveau 3Gigabit Ethernet

Aperçu du produit Le LMX-2804G-4XS-T d'Antaira Technologies est un switch Ethernet gigabit géré industriel à 28 ports comprenant 24 ports Ethernet 10/100/1000Tx et 4 emplacements SFP+ 1G/2.5G/10G. Cela rend le produit idéal pour les applications nécessitant une haute densité de connectivité de ports, une large bande passante et une communication longue distance. Le LMX-2804G-4XS-T est un switch Ethernet Light Layer 3 entièrement gérable, préchargé avec une console de gestion web conviviale. Il prend en charge la fonction de redondance de réseau en anneau en utilisant le protocole standard ouvert du marché ITU-T G.8032 ERPS (Ethernet Ring Protection Switch) qui a un temps de récupération réseau de <50ms. Les fonctions avancées de filtrage et de sécurité du réseau, telles que IGMP, VLAN, QoS, SNMP, verrouillage de port, RMON, Modbus TCP, et 802.1X/HTTPS/SSH/SSL augmentent le déterminisme et améliorent la gestion du réseau pour les systèmes SCADA à distance ou les réseaux de contrôle. Le LMX-2804G-4XS-T est conçu avec un boîtier IP30 montable en rack 1U 19”. Le modèle à large plage de température de fonctionnement -40° à 75˚C en fait également la meilleure solution pour toute application dans des environnements climatiques difficiles et extrêmes, tels que les industries de l'énergie/utilité, du transport, des stations de traitement des eaux usées, du pétrole/gaz et des systèmes de surveillance de sécurité. Caractéristiques - Prise en charge de 24 ports Ethernet Gigabit 10/100/1000BASE-T - Prise en charge de 4 emplacements SFP+ 1G/2.5G/10G - Protocole ITU-T G.8032 Ethernet Ring Protection Switch (ERPS) - IEEE 802.1D STP (Spanning Tree Protocol), IEEE 802.1w RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) - Routes statiques, ARP - SNMPv1/v2c/v3, RMON, Modbus TCP, et HTTP/HTTPS - RADIUS, TACACS+, Authentification 802.1X - ACL, IP Source Guard - VLAN, QoS, et SNMPv3 - Conception de boîtier métallique robuste IP30 - Entrée d'alimentation redondante - Fonctionnement sans ventilateur - Protection contre l'inversion de polarité de l'alimentation - Haute protection EFT et ESD - Température de fonctionnement : -40°C à 75°C - Garantie de 5 ans Contenu de l'emballage - 1 x Guide d'installation rapide - 1 x LMX-2804G-4XS-T - 1 x Supports de montage en rack et vis - 1 x Câble console série RJ45 vers DB9 Spécifications techniques Technologie - Normes IEEE : IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet rapide 100BASE-TX, IEEE 802.3ab Ethernet Gigabit 1000BASE-T, IEEE 802.3z Fibre Gigabit, IEEE 802.3ae Ethernet 10 Gigabit, IEEE 802.3x Contrôle de flux pour Full Duplex, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1Q VLAN, IEEE 802.1p QoS/CoS, IEEE 802.1X Authentification réseau, IEEE 802.1AB LLDP, IEEE 802.3ad LACP, IEEE 802.1Q Bridge MIB 2008 - Type de traitement : Store and Forward - Protocole : IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6 - Contrôle de flux : Contrôle de flux IEEE 802.3x, contrôle de flux par pression arrière Logiciel - Configuration : HTTP, HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3 - Groupe VLAN : 4095 groupes - Groupe IGMP : 1024 - Redondance Ethernet : STP/RSTP/MSTP, agrégation de ports avec LACP, ERPS v1/v2 (<50ms) Performance - Taille de la table MAC : 32K - Trame Jumbo : 10Kbytes - Mémoire tampon : 32Mbits - Taux de transfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Ethernet rapide, 1,488,000pps pour le port Ethernet Gigabit, 14,880,000pps pour le port Ethernet 10 Gigabit - Architecture de commutation : Back-Plane (Switching Fabric) : 128Gbps Interface Ethernet - Nombre de ports Ethernet : 24 ports - 10/100/1000 BASE-T(X) : 24 ports Interface Fibre - Nombre de ports fibre : 4 ports - 1G/10G SFP+ : 4 ports - Longueur d'onde : Se réfère au module SFP Autre interface - Indicateur LED : Système : Alimentation 1, Alimentation 2, Maître (M), Anneau (R), Statut ; ports Ethernet : Vitesse/Lien/Actif ; SFP : Lien/Actif Caractéristiques mécaniques - Boîtier : Métal, protection IP30 - Montage : Montage en rack - Dimensions (L × H × P) : 440 x 44 x 215 mm - Poids : Unité : 6.83 lb ; Expédition : 8.95 lb Exigences d'alimentation - Connexion d'alimentation : Bloc terminal à 8 contacts - Tension d'entrée : 12-48V DC, entrée redondante - Redondance d'alimentation : Oui - Sortie relais : 24VDC, 1A résistif - Consommation d'énergie du système : 40.5 Watts - Protection contre les surintensités : Présente - Protection contre l'inversion de polarité : Présente Limites environnementales - Température de fonctionnement : -40° à 75° C (-40° à 167° F) - Température de stockage : -40°C ~ 85°C (-40°F ~ 185°F) - Humidité relative ambiante : 5% à 95% sans condensation Approbations réglementaires - Certifications : FCC, CE - EMI : FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class A - EMS : CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Champ magnétique) - Tests de stabilité : Chute libre : IEC60068-2-32, Choc : IEC60068-2-27, Vibration : IEC60068-2-6 - MTBF : 176,591 heures - Vert : Conforme RoHS - Garantie : 5 ans
