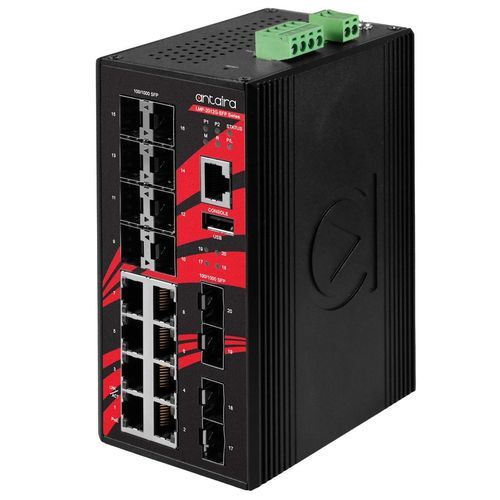

Commutateur Ethernet administrable LMP-2012G-SFP

20 portsde niveau 3Gigabit Ethernet

Présentation du produit Le LMP-2012G-SFP d'Antaira Technologies est un commutateur Gigabit Ethernet industriel à 20 ports, équipé de 8 ports Ethernet 10/100/1000Tx supportant la norme IEEE 802.af/at pour un maximum de 30W/port et de 12 slots SFP 100/1000. Le LMP-2012G-SFP est un commutateur Ethernet léger de couche 3 entièrement administrable, doté d'une console de gestion web conviviale. Il prend en charge la fonction de redondance du réseau en anneau en utilisant le protocole standard ouvert ITU-T G.8032 ERPS (Ethernet Ring Protection Switch) qui a un temps de récupération du réseau <50ms. Les fonctions avancées de filtrage et de sécurité du réseau, telles que IGMP, VLAN, QoS, SNMP, verrouillage de port, RMON, Modbus TCP et 802.1X/HTTPS/SSH/SSL, augmentent le déterminisme et améliorent la gestion du réseau pour les systèmes SCADA ou les réseaux de contrôle à distance.Le LMP-2012G-SFP est conforme à la norme IP30 et peut être monté sur rail DIN. Il supporte des températures de fonctionnement allant de -10° à 65°C. Il offre également une protection EFT et ESD élevée pour les applications de réseau industriel, telles que l'électricité/les services publics, les eaux usées, le pétrole/gaz/les mines, l'automatisation des usines, la surveillance de la sécurité dans les transports, les STI et tout autre environnement extérieur ou difficile.CaractéristiquesSupporte 8*10/100/1000Tx Gigabit Ethernet avec IEEE 802.3af/at PoE+ (30W/Port) et 12*100/1000 SFP SlotsSupporte la redondance du réseau : STP/RSTP/MSTP et G.8032 ERPS (temps de récupération <50ms)Supporte IPv4/IPv6, et DHCP Option 66/67/82Supporte le protocole Modbus/TCP pour la gestion et la surveillance des appareilsIGMP v1/v2/v3 pour le filtrage du trafic MulticastQoS (IEEE 802.1p/1Q), CoS/ToS pour augmenter le déterminismeIEEE802.1Q VLAN pour une planification de réseau facileSécurité de réseau améliorée avec IEEE802.1X, SNMP v1/v2c/v3, HTTPS et SSH/SSLAvertissement automatique en cas d'exception via une sortie relaisTempérature de fonctionnement : -10° à 65°C (STD)Garantie de 5 ansContenu de l'emballageLMP-2012G-SFPGuide d'installation rapideSupport de montage mural avec visCâble CC - 18AWG et prise CC 5,5 x 2,1mm (Fil : Blanc (+) / Noir (-))Jeu de housses de protectionCâble console série RJ45 vers DB9Caractéristiques techniquesTechnologie Normes IEEE : IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber, IEEE 802.3x Flow Control, IEEE 802.3af/at Power over Ethernet, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-TG.8032 / Y.1344 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Network Authentication, IEEE 802.1p QoS/CoSProcessing Type : Store and ForwardProtocole : IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6Contrôle du flux : Contrôle de flux : IEEE 802.3x, contrôle de flux par contre-pressionConfiguration logicielle : Http, Https, Telnet, SSH, CLI, TFTP, SNMP v3Groupe VLAN : 4095 groupesIGMP Group : 1024 groupesRedondance Ethernet : STP/RSTP/MSTP, port trunk avec LACP, ERPS v1/v2 (<50ms)PerformanceTaille de la table MAC : 8KJumbo Frame : 9.6 KbytesTampon mémoire : 4 MbitsDébit de transfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Fast Ethernet, 1,488,000pps pour le port Gigabit EthernetArchitecture de commutation : Back-Plane (Switching Fabric) : 40GbpsInterface EthernetCompte des ports Ethernet : 8 ports10/100/1000 BASE-T(X) : 8 portsPort PoE : 8 ports (30W/port)Affectation des broches PoE : V+, V+, V-, V-, pour les broches 1, 2, 3, 6 (End-span, Mode A)Interface FibreCompte des ports fibre : 12 ports100/1000 BASE-(F)X SFP : 12 portsLongueur d'onde : Se réfère au module SFPAutre interface Indicateur LED : Système : Alimentation 1, Alimentation 2, État(S), Maître(M), Anneau(R), Charge PoE(P/L) ; Ethernet : Vitesse/Lien/Actif ; PoE : Connecté aux périphériques PD ; SFP : Lien/ActifCaractéristiques mécaniquesBoîtier : Métal, protection IP30Montage : Montage sur rail DIN, montage mural (en option)Dimensions (L × H × P) : 71.5 x 142 x 99 mmPoids : Poids unitaire : 3.66 lbs ; Poids à l'expédition : 4.43 lbsAlimentation électriqueConnexion électrique : Un bornier amovible à 4 contacts et un bornier à 2 contactsTension d'entrée : 48V-55V DC, entrée redondanteRedondance d'alimentation : OuiSortie relais : 24V DC, 1A résistifConsommation électrique du système : 19 WattsBudget d'alimentation PoE max. PoE : 240 WattsProtection contre les surcharges : PrésenteProtection contre l'inversion de polarité : PrésenteLimites environnementalesTempérature de fonctionnement : -10° à 65° C (14° à 149° F)Température de stockage : -40° à 85° C (-40° à 185° F)Humidité relative ambiante : 5% à 95% sans condensationApprobations réglementairesCertifications : FCC, CEUL 61010-1 / UL 61010-2-201 : ✔NEMA TS2 : ✔EMI : FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class AEMS : CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Test de stabilité : Chute libre : IEC60068-2-32, Chocs : IEC 60068-2-27, Vibrations : IEC 60068-2-6Vert : Conformité RoHSGarantie : 5 ans
