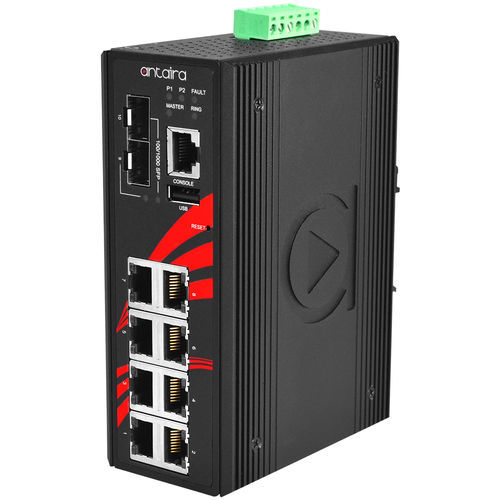

Commutateur Ethernet administrable LMP-1002G-SFP-24-T

10 portsde niveau 2Gigabit Ethernet

Introduction
Le commutateur Ethernet industriel géré Antaira LMP-1002G-SFP-24-T est un commutateur PoE+ Gigabit 10 ports avec 8 x ports 10/100/1000Tx (IEEE 802.3at/af, jusqu'à 30 W par port) et 2 x emplacements SFP double débit 100/1000 pour fibre Gigabit. Commutateur de couche 2 entièrement gérable avec console Web conviviale. Prend en charge la redondance en anneau via ITU-T G.8032 ERPS avec récupération <50 ms. Fonctions avancées de filtrage et de sécurité réseau : IGMP, VLAN, QoS, SNMP, verrouillage de port, RMON, Modbus TCP, 802.1X, HTTPS, SSH et SSL. Boîtier métallique IP30, montage sur rail DIN possible. Double alimentation 12–55 VDC avec surélévateur intégré pour fournir 48 VDC PoE complet en environnements basse tension. Forte protection EFT et ESD pour applications industrielles sévères telles que énergie/utilités, eau/eaux usées, pétrole/gaz/mines, automatisation d'usine, vidéosurveillance et systèmes de transport intelligents.

Fonctionnalités

• Prend en charge 8 x 10/100/1000Tx IEEE 802.3at/af (30 W/port) et 2 x emplacements SFP 100/1000
• Redondance réseau : RSTP/MSTP et G.8032 ERPS (temps de récupération <50 ms)
• Configuration : console Web, Telnet, CLI
• Support IGMP v1/v2/v3, jusqu'à 1024 groupes
• Support QoS (IEEE 802.1p) et CoS/ToS
• Support VLAN IEEE 802.1Q ; SNMP v1/v2c/v3
• Fonction PoE Ping Alarm pour recyclage d'alimentation des ports PoE
• Paramètres d'alerte système pour notifications automatiques par e-mail
• Conception d'entrée d'alimentation redondante : 12–55 VDC avec surélévateur intégré
• Boîtier : métal, indice IP30 ; montage rail DIN et mural
• Température de fonctionnement : -40°C à 75°C
• Garantie : 5 ans

Contenu du colis

• 1 x LMP-1002G-SFP-24-T
• 2 x supports de montage mural et vis
• 1 x câble console série RJ45 vers DB9
• 1 x câble DC – 18 AWG et prise DC 5.5 x 2.1 mm

Accessoires optionnels

• CBF-LC01LC-MD — LC vers LC multimode duplex 1 mètre
• DIN-RACK-2U — Adaptateur rail DIN vers rack 19", hauteur 2U
• MDR-60-24 — Alimentation industrielle rail DIN 60 W / 24 VDC / 2,50 A
• SFP-M-T — Émetteur-récepteur SFP multimode 1 Gbps, 550 m / LC / 850 nm, -40°C à 85°C
• SFP-S10-T — Émetteur-récepteur SFP monomode 1 Gbps, 10 km / LC / 1310 nm, -40°C à 85°C

Caractéristiques / spécifications techniques

• Normes IEEE : IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X; IEEE 802.3x flow control; IEEE 802.3af/at PoE; IEEE 802.1d STP; IEEE 802.1w RSTP; IEEE 802.1s MSTP; ITU-T G.8032 ERPS; IEEE 802.1Q VLAN; IEEE 802.1X authentification; IEEE 802.1p QoS
• Type de traitement : Store-and-forward
• Protocoles : IGMP v1/v2/v3; SNMP v1/v2c/v3; TFTP; SNTP; SMTP; RMON; HTTP/HTTPS; Telnet; Syslog; DHCP Option 66/67/82; SSH/SSL; Modbus/TCP; LLDP; IPv4/IPv6
• Taille table MAC : 8K
• Trame Jumbo : 9,6 Kbytes
• Mémoire tampon : 4 Mbits
• Débit : 14 880 pps (Ethernet), 148 800 pps (Fast Ethernet), 1 488 000 pps (Gigabit)
• Architecture de commutation : Back-plane (switching fabric) 20 Gbps
• Interface Ethernet : 8 x 10/100/1000Base-T(X) ; Ports PoE : 8 ports à 30 W/port
• Affectation broches PoE : V+, V+, V-, V- sur les broches 1,2,3,6 (End-span, Mode A)
• Interface fibre : 2 x 100/1000Base-(F)X SFP (SFP double-débit)
• Boîtier : Métal, protection IP30
• Montage : Rail DIN (standard), montage mural (optionnel)
• Dimensions (L x H x P) : 54 x 142 x 99 mm
• Poids : Poids unitaire 2.5 lbs; Poids expédition 3.3 lbs
• Connexion d'alimentation : Bornier amovible 6 contacts
• Tension d'entrée : 12–55 V DC, entrée redondante ; surélévateur intégré pour fournir 48 VDC PoE à partir de sources basse tension
• Redondance d'alimentation : Oui
• Sortie relais : 24 V DC, 1 A résistif
• Consommation système : 15 Watts (veille/système)
• Protection contre surintensité : Présente
• Protection inversion de polarité : Présente
• Limites environnementales : Température de fonctionnement -40°C à 75°C; Température de stockage -40°C à 85°C; Humidité relative ambiante 5% à 95% sans condensation
• Approvals et certifications : FCC, CE; UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI : FCC Part 15 Subpart B Classe A; CE EN 55032 Classe A; EN 61000-6-4 Classe A
• EMS : CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (Champ magnétique)
• Tests de stabilité : Free Fall IEC60068-2-32; Shock IEC60068-2-27; Vibration IEC60068-2-6
• Écologie : Conforme RoHS
• Garantie : 5 ans
