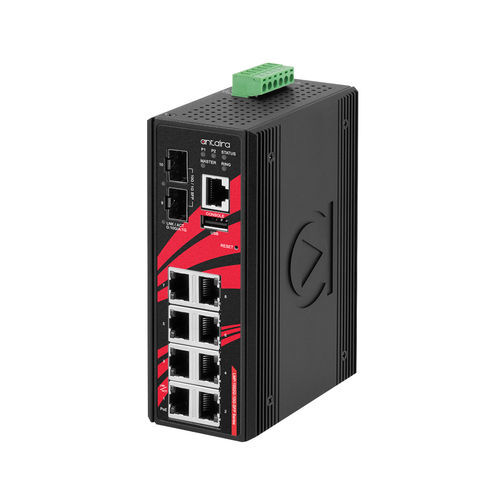

Commutateur Ethernet administrable LMP-1002G-10G-SFP-24

10 portsde niveau 2de niveau 3

Introduction
Le LMP-1002G-10G-SFP-24 est un commutateur Ethernet industriel administrable doté de huit ports PoE+ gigabit et de deux emplacements SFP+ double-débit 1G/10G pour liaisons fibre. Conçu pour la connectivité en périphérie des réseaux industriels, il offre une gestion de couche 2, une large plage de température de fonctionnement et une alimentation redondante.

Points clés

• Commutateur Ethernet industriel PoE+ administrable Light Layer 3, 10 ports
• 8 × ports 10/100/1000Tx PoE (jusqu'à 30 W/port)
• 2 × emplacements 1G/10G SFP+ pour uplink fibre haut débit
• Alimentation 12–55 VDC avec entrée redondante et protection contre l'inversion de polarité
• Boîtier métallique IP30 compact, montage sur rail DIN et fixation murale optionnelle

Fonctionnalités

• Prise en charge IEEE 802.3af/at (30 W par port)
• Slots SFP+ double-débit prenant en charge modules fibre 1G et 10G
• Redondance réseau : STP / RSTP / MSTP et G.8032 ERPS (<50 ms de récupération)
• Support IPv4/IPv6, DHCP Option 66/67/82 et Modbus/TCP pour supervision
• IGMP v1/v2/v3 et VLAN IEEE 802.1Q pour la segmentation du trafic
• Gestion complète : HTTP/HTTPS, CLI/Telnet/SSH, SNMP v1/v2c/v3
• Haute immunité : protections EFT/ESD et conformité EMI/EMS industrielle
• Plage de fonctionnement -40 °C à 60 °C pour environnements sévères
• Budget PoE max : 90 W @12 VDC, 180 W @24 VDC, 240 W @48–55 VDC
• Garantie de 5 ans

Contenu du colis

• 1 × unité LMP-1002G-10G-SFP-24
• 1 × Guide d'installation rapide
• 1 × Jeu de supports de fixation murale avec vis
• 1 × Câble DC (18 AWG) & prise DC 5.5 × 2.1 mm
• 1 × Jeu de caches poussière RJ45
• 1 × Câble console RJ45 vers DB9

Téléchargements (documents disponibles)

• Fiche technique
• Manuel matériel
• Manuel logiciel V6.1
• Guide d'installation rapide

Caractéristiques techniques

• Normes : IEEE 802.3/802.3u/802.3ab/802.3z/802.3ae, IEEE 802.3af/at, IEEE 802.1Q/802.1p/802.1X, LLDP, LACP, ITU-T G.8032
• Traitement : commutation store-and-forward
• Protocoles : IGMP v1/v2/v3, SNMP v1/v2c/v3, DHCP Option 66/67/82, Modbus/TCP, HTTP/HTTPS, SSH, RMON
• Groupes VLAN : jusqu'à 4095 ; Groupes IGMP : jusqu'à 1024
• Table MAC : 16K entrées ; Jumbo frame jusqu'à 9,6 KB ; Mémoire tampon 8 Mbits
• Performances : débits jusqu'à 14 880 000 pps (10G)
• Architecture de commutation : capacité 56 Gbps
• Interfaces : 8 × 10/100/1000 BASE-T ; 2 × 1G/10G SFP+
• PoE : 8 ports, 30 W par port ; Mode A End-span
• Voyants : Power1/Power2/Master/Ring/Status, vitesse/liaison/activité ports, PoE, SFP
• Mécanique : boîtier métal IP30 ; montage rail DIN et mural ; Dimensions 54 × 142 × 99 mm ; Poids 2,58 lbs
• Alimentation : connecteur amovible 6 broches ; Entrée 12–55 VDC ; sortie relais 24 VDC/1 A ; protection surcharge et inversion de polarité
• Environnement : fonctionnement -40 °C à 60 °C ; stockage -40 °C à 85 °C ; humidité 5%–95% sans condensation
• Certifications : FCC, CE, UL 61010 ; normes EMI/EMS conformes aux exigences industrielles
• Fiabilité : MTBF 341 855 h ; tests choc/vibration/chute selon IEC60068
• Conformité environnementale : RoHS
• Garantie : 5 ans
