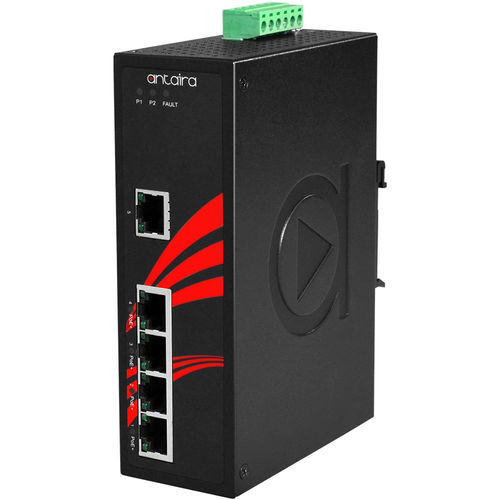

Commutateur Ethernet non administrable LNP-0500G-24

intelligent5 portsGigabit Ethernet

Aperçu du produit Le LNP-0500G-24 d'Antaira est un switch Ethernet industriel non géré à 5 ports prenant en charge la conformité IEEE-802.3at (Power-over-Ethernet Plus) sur les ports 1 à 4. Le switch est classé comme équipement de source d'alimentation (PSE), et lorsqu'il est utilisé de cette manière, le LNP-0500G-24 permet la centralisation de l'alimentation et fournit jusqu'à 30 watts de puissance par port. Le LNP-0500G-24 peut être utilisé pour alimenter des dispositifs conformes IEEE 802.3af ou 802.3at, éliminant ainsi le besoin de câblage supplémentaire, et prend en charge IEEE 802.3/802.3u/802.3x avec 10/100BTx, duplex intégral ou semi-duplex, détection automatique MDI/MDI-X pour offrir une solution économique pour le réseau Ethernet industriel. De plus, la protection contre les tempêtes de diffusion réseau et la fonction d'alerte par relais intégrée avertissent les ingénieurs réseau en cas de pannes d'alimentation ou de ruptures de port. Caractéristiques - Prend en charge 4*10/100/1000Tx conforme IEEE 802.3at/af avec 30W/port, et 1*10/100/1000Tx port, Auto MDI - Architecture de commutation Store-and-Forward - Back-Plane de 10Gbps (Switching Fabric) - Table d'adresses MAC de 8K - Prise en charge de trames Jumbo de 9,6 Ko - Protection contre les surtensions 2,000 VDC - Protection ESD 6,000 VDC - Conception d'entrée d'alimentation redondante : 12~36VDC - Sortie relais intégrée pour avertissement de panne d'alimentation - Conception de boîtier métallique robuste IP30 - Support de montage sur rail DIN et mural inclus - Température de fonctionnement - STD : -10~70°C - Garantie de 5 ans Contenu de l'emballage - 1 - LNP-0500G-24 - 2 - Supports de montage mural et vis - 1 - Câble DC –18 AWG à prise DC 5.5x2.1mm Accessoires optionnels - DIN-RACK-2U : Adaptateur de montage sur rack 19" pour tous les produits montables sur rail DIN, hauteur 2U - SDR-240-48 : Série 240 Watts / 48 VDC / 5.0 Amps Alimentation électrique industrielle mince à haute efficacité à sortie unique sur rail DIN Spécifications techniques Technologie : - Normes IEEE : IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet rapide 100Base-TX, IEEE 802.3ab Ethernet Gigabit 1000Base-T, IEEE 802.3x contrôle de flux, IEEE 802.3af/at Power over Ethernet - Type de traitement : Store and Forward - Protocole : CSMA/CD - Contrôle de flux : contrôle de flux IEEE 802.3x, contrôle de flux par pression arrière Performance : - Taille de la table MAC : 8K - Trame Jumbo : 10 Ko - Taux de transfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Ethernet rapide, 1,488,000pps pour le port Ethernet Gigabit - Architecture de commutation : Back-Plane (Switching Fabric) : 10Gbps Interface Ethernet : - Nombre de ports Ethernet : 5 ports - 10/100/1000 BASE-T(X) : 5 ports - Port PoE : 4 ports (30W/port) - Affectation des broches PoE : V+, V+, V-, V-, pour broche 1, 2, 3, 6 (End-span, Mode A) Caractéristiques mécaniques : - Boîtier : Métal, protection IP30 - Montage : Montage sur rail DIN, montage mural (optionnel) - Dimensions (L × H × P) : 46 × 142 × 99 mm - Poids : Poids de l'unité : 1,6 lbs, Poids d'expédition : 2,1 lbs Exigences d'alimentation : - Connexion d'alimentation : Bloc terminal amovible à 6 contacts - Tension d'entrée : 12V–36V DC, entrée redondante - Redondance d'alimentation : Oui - Sortie relais : 24V DC, 1A résistif - Consommation d'énergie du système : 25 Watts - Budget de puissance PoE max. : 120 Watts - Protection contre les surcharges de courant : Présente - Protection contre l'inversion de polarité : Présente Limites environnementales : - Température de fonctionnement : -10° à 70° C (14° à 158° F) - Température de stockage : -40° à 85° C (-40° à 185° F) - Humidité relative ambiante : 5% à 95% sans condensation Approbations réglementaires : - Certifications : FCC, CE - UL 61010-1 / UL 61010-2-201 : ✔ - ISA 12.12.01 (UL C1D2) : ✔ - EMI : FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A - EMS : CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Champ magnétique) - Tests de stabilité : Chute libre : IEC60068-2-32, Choc : IEC60068-2-27, Vibration : IEC60068-2-6 - Vert : Conforme RoHs - Garantie : 5 ans
