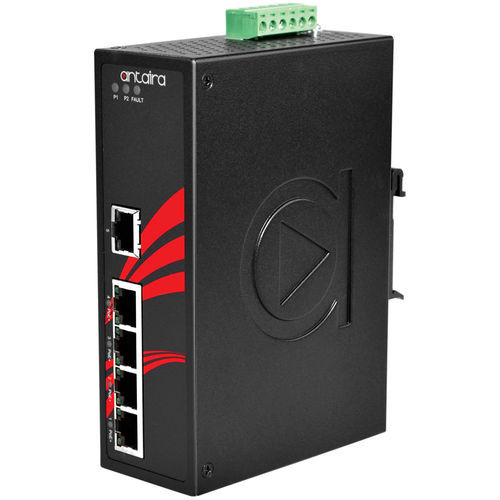

Commutateur Ethernet non administrable LNP-0500-24-T

intelligent5 portsfast ethernet

Aperçu du produit Le LNP-0500 d'Antaira est un commutateur Ethernet industriel non géré à 5 ports prenant en charge la conformité IEEE-802.3at (Power-over-Ethernet Plus) sur les ports 1 à 4. Le commutateur est classé comme équipement de source d'alimentation (PSE), et lorsqu'il est utilisé de cette manière, le LNP-0500 permet la centralisation de l'alimentation et fournit jusqu'à 30 watts de puissance par port. Le LNP-0500 peut être utilisé pour alimenter des dispositifs d'alimentation conformes IEEE 802.3af ou 802.3at, éliminant ainsi le besoin de câblage supplémentaire, et prend en charge IEEE 802.3/802.3u/802.3x avec 10/100BTx, duplex intégral ou semi-duplex, détection automatique MDI/MDI-X pour offrir une solution économique pour le réseau Ethernet industriel. De plus, la protection contre les tempêtes de diffusion réseau et la fonction d'alerte par relais intégrée avertissent les ingénieurs réseau en cas de pannes d'alimentation ou de ruptures de port. Caractéristiques - Protection contre les tempêtes de diffusion réseau - Fonction PoE+ conforme IEEE 802.3at à 4 ports avec 30W/port - 1 port Ethernet rapide 10/100Tx - Prend en charge la fonction Auto MDI/MDI-X - Architecture de commutation Store-and-Forward - Table d'adresses MAC 2K - Protection contre les surtensions : support 2,000 VDC - Protection ESD : support 6,000 VDC - Conception d'entrée d'alimentation redondante - 12~36VDC - Sortie relais intégrée pour alarme de rupture de port - Conception de boîtier en aluminium robuste IP30 - Support de montage sur rail DIN et mural - Plage de température de fonctionnement EOT : -40° à 75° C - Garantie de 5 ans Contenu de l'emballage - LNP-0500-24-T - Supports de montage Accessoires optionnels - DIN-RACK-2U : Adaptateur de montage en rack 19" pour tous les produits montables sur rail DIN, hauteur 2U - NDR-120-24 : Alimentation industrielle à sortie unique 120W sur rail DIN, sortie 24VDC - SDR-240-24 : Série 240 Watt / 24 VDC / 10.0 Amps Alimentation industrielle mince à haute efficacité à sortie unique sur rail DIN Spécifications techniques Technologie - Normes IEEE : Ethernet 10Base-T IEEE 802.3, Ethernet rapide 100Base-TX IEEE 802.3u, Contrôle de flux IEEE 802.3x, Alimentation par Ethernet IEEE 802.3af/at - Type de traitement : Store and Forward - Protocole : CSMA/CD - Contrôle de flux : contrôle de flux IEEE 802.3x, contrôle de flux par pression arrière Performance - Taille de la table MAC : 2K - Taux de transfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Ethernet rapide - Architecture de commutation : Back-Plane (Tissu de commutation) : 1.0Gbps, Capacité de débit de paquets (Full-Duplex) : 1.488Mpps @ 64bytes Interface Ethernet - Nombre de ports Ethernet : 5 ports - 10/100 BASE-T(X) : 5 ports - Port PoE : 4 ports (30W/port) - Affectation des broches PoE : V+, V+, V-, V-, pour les broches 1, 2, 3, 6 (End-span, Mode A) Caractéristiques mécaniques - Boîtier : Métal, protection IP30 - Montage : Montage sur rail DIN, montage mural (Optionnel) - Dimensions (L × H × P) : 46 × 142 × 99 mm - Poids : Poids de l'unité : 1.68 lbs, Poids d'expédition : 2.0 lbs Exigences d'alimentation - Connexion d'alimentation : Bloc terminal amovible à 4 contacts - Tension d'entrée : 12V–36V DC, entrée redondante - Redondance d'alimentation : Oui - Sortie relais : 24V DC, 1A résistif - Consommation d'énergie du système : 25 Watts - Budget de puissance PoE max. : 120 Watts - Protection contre les surcharges de courant : Présente - Protection contre l'inversion de polarité : Présente Limites environnementales - Température de fonctionnement : -40° à 75° C (-40° à 167° F) - Température de stockage : -40° à 85° C (-40° à 185° F) - Humidité relative ambiante : 5% à 95% sans condensation Approbations réglementaires - Certifications : FCC, CE - UL 508 : ✔ - ISA 12.12.01 (UL C1D2) : ✔ - EMI : FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A - EMS : CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Champ magnétique) - Tests de stabilité : Chute libre : IEC60068-2-32, Choc : IEC60068-2-27, Vibration : IEC60068-2-6 - Vert : Conforme RoHs - Garantie : 5 ans
