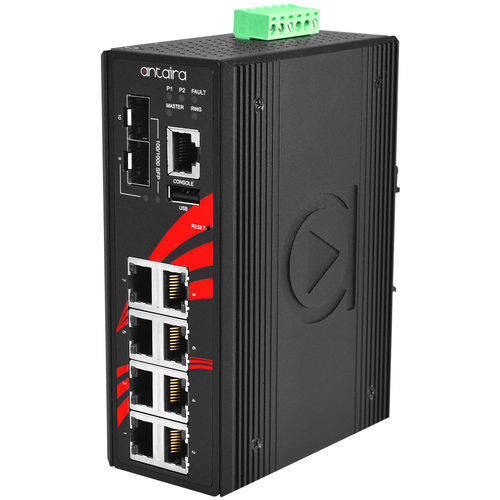

Commutateur Ethernet administrable LMP-1002G-SFP

10 portsde niveau 2Gigabit Ethernet

Introduction Le LMP-1002G-SFP d'Antaira est un commutateur Ethernet industriel 10 ports Gigabit PoE+ intégré avec 8*10/100/1000Tx ports Ethernet qui supportent IEEE 802.3at/af pour un maximum de 30W/port, et 2*100/1000 dual rate SFP slots pour les connexions fibre Gigabit. Il s'agit d'un commutateur Ethernet de couche 2 entièrement administrable, doté d'une console de gestion web conviviale. Il prend en charge la redondance du réseau en anneau en utilisant ITU-T G.8032 ERPS avec un temps de récupération du réseau de <50ms. Les fonctions avancées de filtrage et de sécurité du réseau incluent IGMP, VLAN, QoS, SNMP, verrouillage de port, RMON, ModbusTCP et 802.1X/HTTPS/SSH/SSL pour un meilleur déterminisme et une gestion à distance du réseau. Le LMP-1002G-SFP est conforme à la norme IP30, peut être monté sur rail DIN et supporte une plage de température de fonctionnement standard de -10°C à 70°C. Il offre une protection EFT et ESD élevée pour les applications industrielles telles que l'électricité, l'eau et les eaux usées, le pétrole, le gaz et les mines, l'automatisation des usines, la surveillance de la sécurité, les systèmes de transport intelligents et d'autres environnements difficiles. Caractéristiques

• Prise en charge de 8 x 10/100/1000Tx IEEE 802.3at/af (30W/port) et de 2 x 100/1000 SFP
• Redondance du réseau : RSTP/MSTP et G.8032 ERPS (temps de récupération <50ms)
• Configuration : Console Web, Telnet, CLI
• Support IGMP v1/v2/v3, jusqu'à 1024 groupes
• QoS (IEEE802.1p) et CoS/ToS
• IEEE802.1Q, SNMP v1/v2c/v3
• Fonction d'alarme Ping PoE pour le recyclage de l'alimentation du port PoE
• Configuration de l'avertissement système pour l'avertissement automatique par courrier électronique
• Conception d'entrée d'alimentation redondante : 48~55VDC
• Boîtier : Métal IP30 ; support pour rail DIN et montage mural
• Température de fonctionnement standard : -10~70°C
• Garantie de 5 ans

Contenu de l'emballage

• 1 x LMP-1002G-SFP
• 2 x Supports de montage mural et vis
• 1 x Câble de console série RJ45 à DB9
• 1 x Câble DC - 18 AWG & jack DC 5,5 x 2,1 mm

Accessoires en option

• CBF-LC01LC-MD - Duplex multimode LC à LC 1 mètre
• DIN-RACK-2U - Adaptateur pour montage en rack 19" (2U)
• DRP-240-48 - Alimentation industrielle 240 Watt à sortie unique sur rail DIN (48 VDC / 5,0 A)
• MDR-60-48 - Alimentation industrielle mince sur rail DIN de la série 60 Watt / 48 VDC / 1.25 A Alimentation industrielle mince pour rail DIN
• PA-60-48-US - Adaptateur d'alimentation pour les séries LNP & IMP (Entrée 100-240VAC, Sortie 48VDC/1.25A)
• SFP-M - 1 Gigabit Fiber SFP Transceiver, Multi-Mode 550M / LC / 850nm
• SFP-S10 - 1 Gigabit Fiber SFP Transceiver, Single-Mode 10km / LC / 1310nm

Technologie / Protocoles

• Normes IEEE : IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control, IEEE 802.3af/at PoE, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Authentication, IEEE 802.1p QoS
• Protocoles : IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6

Performances et architecture

• Type de traitement : Store and Forward
• Groupes VLAN : 1~4094 groupes
• Groupes IGMP : jusqu'à 1024
• Redondance Ethernet : STP/RSTP/MSTP, port trunk avec LACP, ERPS v1/v2 (<50ms)
• Taille de la table MAC : 8K
• Jumbo Frame : 9.6 Kbytes
• Tampon mémoire : 4 Mbits
• Transfert de données : 14 880 pps (Ethernet), 148 800 pps (Fast Ethernet), 1 488 000 pps (Gigabit)
• Fabrique de commutation (Back-Plane) : 20 Gbps

Interfaces

• Ports Ethernet : 8 x 10/100/1000 BASE-T(X)
• Ports PoE : 8 ports (30W/port)
• Affectation des broches PoE : V+, V+, V-, V- pour les broches 1,2,3,6 (End-span, Mode A)
• Ports fibre : 2 x 100/1000 BASE-(F)X SFP (double débit)

Mécanique

• Boîtier : Métal, protection IP30
• Montage : Rail DIN (standard), montage mural (en option)
• Dimensions (L × H × P) : 54 × 142 × 99 mm
• Poids : Poids unitaire : 2.5 lbs ; Poids à l'expédition : 3.3 lbs

Alimentation

• Connexion à l'alimentation : Bornier amovible à 6 contacts
• Tension d'entrée : 48V-55V DC, entrée redondante
• Redondance d'alimentation : Oui
• Sortie relais : 24V DC, 1A résistif
• Consommation électrique du système : 15 Watts
• Protection contre les surcharges : Présente
• Protection contre l'inversion de polarité : Présente

Limites environnementales

• Température de fonctionnement : -10° à 70° C (14° à 158° F)
• Température de stockage : -40° à 85° C (-40° à 185° F)
• Humidité relative ambiante : 5 % à 95 % sans condensation

Réglementation et fiabilité

• Certifications : FCC, CE
• Approbations de sécurité : UL 60950-1 ; UL 61010-1 / UL 61010-2-201 ; ISA 12.12.01 (UL C1D2) ; ATEX ; NEMA TS2
• EMI : FCC Part 15 Subpart B Class A ; CE EN 55032 Class A ; EN 61000-6-4 Class A
• EMS : CE EN 55024 ; EN 61000-6-2 ; IEC61000-4-2 (ESD) ; IEC61000-4-3 (RS) ; IEC61000-4-4 (EFT) ; IEC61000-4-5 (Surge) ; IEC61000-4-6 (CS) ; IEC61000-4-8 (Magnetic Field)
• Test de stabilité : Chute libre IEC60068-2-32 ; Choc IEC60068-2-27 ; Vibration IEC60068-2-6
• Vert : Conformité RoHS
• Garantie : 5 ans

Caractéristiques / Spécifications techniques

• Modèle : LMP-1002G-SFP
• Ports : 8 x Gigabit RJ45 (PoE+ 30W/port) + 2 x SFP à double débit
• Norme PoE : IEEE 802.3at/af
• Capacité de commutation : Back-plane 20 Gbps
• Table MAC : 8K
• Jumbo Frame : 9.6 Ko
• Tampon mémoire : 4 Mbits
• Tension d'entrée : 48-55V DC (redondant)
• Consommation électrique : 15 W (système)
• Dimensions : 54 × 142 × 99 mm
• Température de fonctionnement : -10° à 70° C
• Température de stockage : -40° à 85° C
• Poids : 2.5 lbs (unité)
• Protection de l'intérieur : IP30
