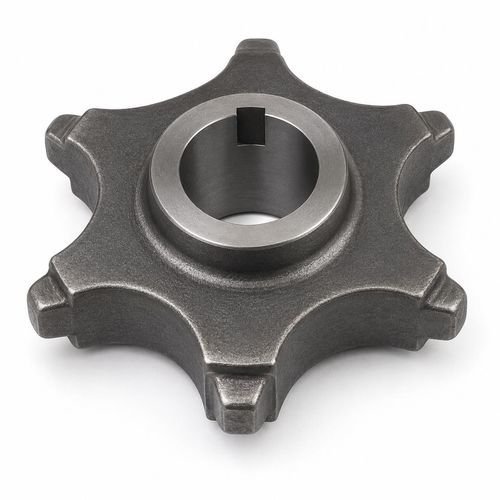

Pignon de chaîne

à denture droitesegmentéen fonte

Description du produit
Roues dentées conçues pour entraîner les chaînes en acier rond DIN 764 et TOPONE LH dans des systèmes de racleurs, convoyeurs et traction. Disponible en construction monobloc ou en deux demi-roues assemblées par vis transversales pour faciliter le démontage. Matériaux proposés : fonte à graphite sphéroïdal GS-800, acier allié NiCrMo cémenté (pour racleurs et convoyeurs) et acier allié trempé et revenu (pour convoyeurs de traction et applications lourdes). La gamme couvre des chaînes de 10×35 mm à 22×86 mm et généralement 6–10 dents.

Applications

• Mise en prise avec chaînes rondes DIN 764 et TOPONE LH (CICSA LH)
• Systèmes de racleurs et convoyeurs à vis
• Convoyeurs de traction et roues motrices
• Solutions modulaires : roues complètes ou segments dentés individuels pour réparation et personnalisation

Paramètres techniques (sélection)

• 10x35 DIN 764 | dp (mm) : 136 | de (mm) : 140 | dm (mm) : 70 | sm (mm) : 60 | Ø alésage maxi conseillé (mm) : 45 | Nombre de dents : 6 | Masse (kg ≅) : 2.1
• 10x35 DIN 764 | dp (mm) : 157 | de (mm) : 163 | dm (mm) : 100 | sm (mm) : 55 | Ø alésage maxi conseillé (mm) : 60 | Nombre de dents : 7 | Masse (kg ≅) : 2.8
• 13x45 DIN 764 | dp (mm) : 231 | de (mm) : 250 | dm (mm) : 170 | sm (mm) : 70 | Ø alésage maxi conseillé (mm) : 80 | Nombre de dents : 8 | Masse (kg ≅) : 13
• 14x50 LH | dp (mm) : 256 | de (mm) : 275 | dm (mm) : 115 | sm (mm) : 130 | Ø alésage maxi conseillé (mm) : 70 | Nombre de dents : 8 | Masse (kg ≅) : 10 (2)
• 16x56 DIN 764 | dp (mm) : 217 | de (mm) : 229 | dm (mm) : 130 | sm (mm) : 100 | Ø alésage maxi conseillé (mm) : 80 | Nombre de dents : 6 | Masse (kg ≅) : 11.5
• 16x56 DIN 764 | dp (mm) : 287 | de (mm) : 302 | dm (mm) : 170 | sm (mm) : 70 | Ø alésage maxi conseillé (mm) : 100 | Nombre de dents : 8 | Masse (kg ≅) : 18
• 16x64 LH | dp (mm) : 248 | de (mm) : 264 | dm (mm) : 140 | sm (mm) : 80 | Ø alésage maxi conseillé (mm) : 85 | Nombre de dents : 6 | Masse (kg ≅) : 12.5
• 16x64 LH | dp (mm) : 328 | de (mm) : 344 | dm (mm) : 170 | sm (mm) : 80 | Ø alésage maxi conseillé (mm) : 100 | Nombre de dents : 8 | Masse (kg ≅) : 22
• 18x63 DIN 764 | dp (mm) : 363 | de (mm) : 379 | dm (mm) : 170 | sm (mm) : 80 | Ø alésage maxi conseillé (mm) : 100 | Nombre de dents : 9 | Masse (kg ≅) : 38
• 22x86 LH | dp (mm) : 550 | de (mm) : 585 | dm (mm) : 230 | sm (mm) : 160 | Ø alésage maxi conseillé (mm) : – | Nombre de dents : 10 | Masse (kg ≅) : 24 (2)

Normes et emballage
MOQ : 1 pièce. Emballage : carton + palette acier. Conçu pour chaînes rondes DIN 764 et TOPONE LH ; disponible en version monobloc ou deux demi-roues assemblées par vis transversales. Le choix des matériaux et des traitements thermiques se fait selon l'application (racleurs, convoyeurs, convoyeurs de traction). Les contrôles dimensionnels et matériaux sont effectués conformément au modèle catalogue sélectionné.

Caractéristiques clés

• Nom du produit : Toothed Wheels
• Brand : TOPONE CHAIN
• Chaînes compatibles : DIN 764 et TOPONE LH (CICSA LH)
• Construction : monobloc ou deux demi-roues assemblées par vis transversales
• Options matériaux : GS-800 fonte à graphite sphéroïdal ; acier allié NiCrMo cémenté ; acier allié trempé et revenu
• Gamme catalogue : 10×35 mm à 22×86 mm
• Nombre de dents : généralement 6–10 selon modèle
• Gamme produit : roues dentées complètes et segments dentés individuels
• MOQ : 1 pièce
• Emballage : Carton + Palette acier
• Paramètres : dp, de, dm, sm, Ø alésage maxi conseillé, nombre de dents, masse approximative (kg)
