Pignon de chaîne

à denture droitearbrépour chaîne de convoyage

Présentation du produit

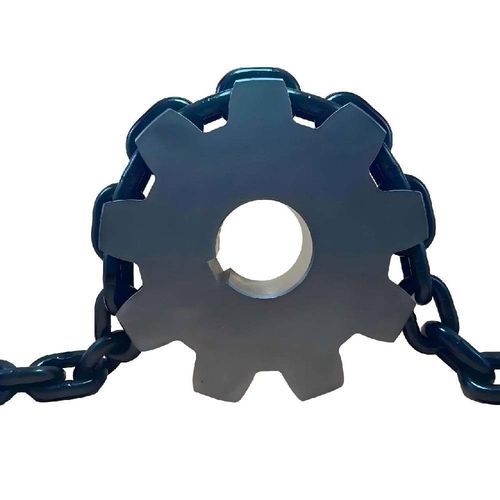

Le pignon d'entraînement pour chaîne à maillons ronds TOPONE Chain transmet le couple de l'arbre moteur à une chaîne à maillons ronds en acier calibrée, utilisée sur des convoyeurs miniers lourds. La géométrie alternée dents-gorges supporte le changement d'orientation des maillons successifs, tandis que les rayons de racine des dents et les poches de chaîne répartissent le contact sur la surface des maillons.

Introduction
Les entraînements de convoyeurs miniers sont soumis à de fortes charges de traction, chocs répétés, abrasion et articulations continues. Un profil de dent inadapté concentre la pression, gêne l'appui des maillons et accélère l'usure. Ce pignon utilise des dents et des poches formées pour loger chaque maillon rond et permettre la rotation du maillon suivant lors de l'enroulement de la chaîne.

Paramètres (symboles de dessin technique)

• B — Position de section
• D₀ — Diamètre primitif du pignon
• Dₑ — Diamètre extérieur du pignon
• D₁ — Diamètre du cercle des maillons porteurs
• l — Largeur de la gorge du maillon porteur
• R₁ — Rayon d'arc du profil de dent
• R₂ — Rayon d'arc de la racine de dent
• R₃ — Rayon d'arc du plan de la poche de chaîne
• R₄ — Rayon d'arc de la gorge du maillon porteur
• R₅ — Rayon d'arc de la racine des dents courtes
• H — Distance du centre du pignon au plan inférieur de la poche de chaîne
• L — Longueur de la poche de chaîne
• W — Épaisseur de la dent courte
• A — Distance entre centres des poches de chaîne
• θ — Position angulaire des dents et des poches

Informations requises pour la sélection

• Type de chaîne — Chaîne minière à maillons ronds en acier
• Dimensions de la chaîne — Diamètre nominal × pas
• Dimensions des maillons — Largeur intérieure, largeur extérieure et longueur du maillon
• Norme de chaîne — Norme nationale ou internationale requise
• État de la chaîne — Chaîne neuve ou chaîne usée existante
• Nombre de dents — Nombre de dents confirmé
• Alésage — Diamètre d'alésage fini de l'arbre
• Clavette — Largeur, profondeur et position
• Largeur du pignon — Largeur axiale requise
• Informations d'entraînement — Puissance, couple, vitesse et sens de rotation
• Configuration du convoyeur — Chaîne simple, chaîne centrale ou configuration multi-chaînes
• Conditions d'utilisation — Matériau transporté, chocs, abrasion et environnement de travail
• Documents de référence — Échantillon de chaîne, pignon existant ou dessin approuvé

Matériau et traitement thermique

• Grade du matériau de base à définir dans le cahier des charges de la commande.
• Procédé de fabrication : forge, moulage ou usinage selon spécification.
• Propriétés mécaniques globales à confirmer par commande.
• Exigences de cémentation ou de traitement de surface des dents et des poches à spécifier.
• Profondeur de dureté effective et dureté surface/coeur des dents à définir.
• Allowance d'usinage admise à convenir.
• Finition de surface et protection anticorrosion à spécifier.
• Aucun grade de matériau ni valeur de dureté publiés tant que le fabricant ne les a pas confirmés.

Fabrication et contrôle

• Le profil de dent doit suivre le dessin technique approuvé et correspondre aux dimensions de la chaîne calibrée.
• Contrôles possibles : examen du certificat matière, inspection de l'alésage et de la clavette, vérification du diamètre primitif et du diamètre extérieur, contrôle du nombre de dents.
• Mesure des profils de dent et de poche, contrôle de la distance entre centres des poches, mesure de la largeur du pignon.
• Vérification des rayons de racine de dent et de poche, contrôle de la concentricité et du voile radial.
• Essai d'assemblage avec chaîne correspondante ou gabarit d'inspection, examen visuel des surfaces usinées.
• Vérification de la dureté et de la profondeur de couche lorsqu'elles sont spécifiées ; essais par ressuage magnétique ou ultrasons si requis.

Normes et commande

• Nom : Pignon d'entraînement pour chaîne à maillons ronds (Mining Round Link Chain Drive Sprocket)
• Marque : TOPONE Chain
• Référence modèle : Mining Round Link Chain Drive Sprocket
• MOQ : 1 pièce
• Emballage : Carton + palette acier
• Normes de fabrication : Fabriqué selon le dessin de pignon approuvé, les dimensions de chaîne correspondantes et la spécification matière/traitement thermique confirmée. Le pas des dents, la géométrie des poches, l'alésage, la clavette, la largeur et les rayons de profil doivent correspondre à l'ordre technique.
• Normes d'essai : Plan d'inspection confirmé avec la commande ; peut inclure vérification matière, mesures dimensionnelles, essai d'assemblage chaîne, essais de dureté et contrôles non destructifs.
• Normes d'application : L'interface peut être conçue pour des chaînes en acier à maillons ronds conformes à des normes telles que DIN 22252:2012 et ISO 610:1990 (à confirmer).
• Conseils de maintenance : Inspecter les dents du pignon, les poches, les racines de dents, l'alésage et la clavette pendant la maintenance planifiée ; surveiller l'élargissement des poches, les fissures, la déformation et l'appui des maillons ; comparer la croissance du pas de la chaîne et l'usure des poches du pignon.

Applications

• Convoyeurs à chaîne souterrains
• Convoyeurs frontaux blindés (armoured face conveyors)
• Chargeurs de niveau (stage loaders)
• Systèmes d'entraînement de convoyeur à racloir
• Systèmes de chaîne pour charrue à charbon
• Équipements de convoyage de minéraux lourds
• Remplacement d'entraînements pour systèmes à chaîne à maillons ronds calibrés

Caractéristiques techniques

• Nom commercial : Mining Round Link Chain Drive Sprocket
• Marque : TOPONE Chain
• Référence modèle : Mining Round Link Chain Drive Sprocket
• MOQ : 1 pièce
• Emballage : Carton + palette acier
• Grade de matériau, traitement thermique, dureté, nombre de dents, taille d'alésage, dimensions de clavette, diamètre primitif, diamètre extérieur, largeur du pignon et autres paramètres numériques : à confirmer avec l'acheteur et spécifiés sur la commande.
• Conçu pour correspondre aux dimensions de chaîne minière à maillons ronds calibrés et à l'interface arbre/entraînement confirmée.
