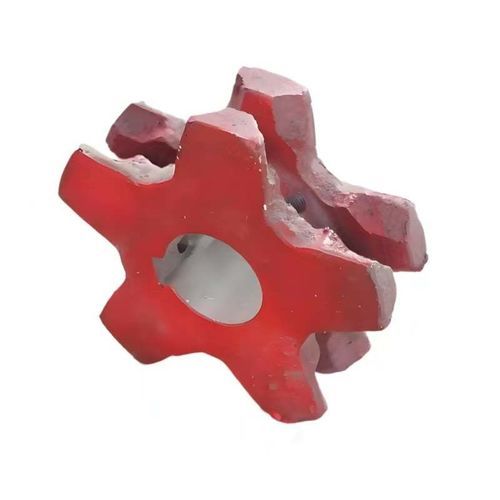

Pignon de chaîne

segmentéen fonteen acier

Introduction
Les roues à poches sont des roues d'entraînement et de guidage conçues pour engager les chaînes acier rondes DIN 764 et TOPONE LH grâce à des poches usinées correspondant au profil de la chaîne sur la circonférence de la roue. Chaque poche correspond à la section de la chaîne, assurant un engagement positif et un guidage contrôlé. Les modèles du catalogue couvrent des chaînes de 10 × 35 mm à 23 × 80 mm avec généralement 6 à 9 poches.

Matériaux

• Fonte à graphite sphéroïdal GS-800
• Acier allié NiCrMo nitruré (recommandé pour racleurs et éléments de convoyage soumis à l'usure)
• Acier allié trempé et revenu (pour convoyeurs de traction et applications lourdes)

Construction et caractéristiques

• Disponible en construction monobloc ou en deux demi‑roues assemblées par vis transversales pour faciliter le démontage et la maintenance
• Guidage par poches adapté aux chaînes rondes sans dents saillantes, réduisant les contraintes de contact localisées
• Chaque poche est usinée pour correspondre aux dimensions spécifiques de la chaîne afin d'assurer un guidage précis

Paramètres (modèles catalogue)
Chain | dp (mm) | de (mm) | dm (mm) | sm (mm) | Suggested Max. Bore Ø (mm) | No. of Pockets | Mass (kg ≅)
10x35 DIN 764 | 157 | 176 | 88 | 55 | 50 | 7 | 5.2
13x45 DIN 764 | 203 | 230 | 120 | 70 | 70 | 7 | 11.7
13x45 DIN 764 | 259 | 282 | 150 | 80 | 100 | 9 | 18
14x50 LH | 193 | 212 | 120 | 70 | 70 | 6 | 9.5
16x56 DIN 764 | 252 | 280 | 130 | 100 | 80 | 7 | 23
18x63 DIN 764 | 244 | 274 | 168 | 100 | 95 | 6 | 24
18x63 DIN 764 | 284 | 322 | 147 | 90 | 95 | 7 | 27
18x63 DIN 764 | 363 | 390 | 200 | 120 | 130 | 9 | 58
19x75 LH | 290 | 314 | 160 | 110 | 110 | 6 | 25
20x70 DIN 764 | 359 | 400 | 180 | 115 | 140 | 8 | 55
23x80 DIN 764 | 411 | 450 | 200 | 135 | 140 | 8 | 85
22x86 LH | 333 | 400 | 160 | 130 | 135 | 6 | 89

Normes et emballage

• Nom : Pocket Wheels
• MOQ : 1 pièce
• Emballage : Carton + palette acier
• Normes de fabrication : conçues pour s'adapter aux chaînes acier rondes DIN 764 et TOPONE LH ; disponibles en monobloc ou en deux demi‑roues assemblées par vis transversales
• Contrôles : les dimensions de la roue, la géométrie des poches et le choix des matériaux correspondent au modèle catalogue sélectionné ; aucune norme de test séparée n'est précisée dans le catalogue
• Applications : adaptées aux systèmes de racleurs, convoyeurs et applications de traction utilisant des chaînes rondes ; le matériau se choisit en fonction de l'usure et des charges
• Maintenance : la construction en deux demi‑roues facilite le démontage pour inspection et remplacement

Caractéristiques / spécifications techniques

• Nom du produit : Pocket Wheels
• Brand : TOPONE Chain
• Normes de chaînes compatibles : DIN 764 et TOPONE LH
• Construction : monobloc ou deux demi‑roues assemblées par vis transversales
• Matériaux : fonte GS-800 à graphite sphéroïdal ; acier allié NiCrMo nitruré ; acier allié trempé et revenu
• Gamme de tailles catalogue : 10 × 35 mm à 23 × 80 mm
• Nombre de poches (catalogue) : typ. 6–9 selon le modèle
• MOQ : 1 pièce
• Emballage : Carton + palette acier
