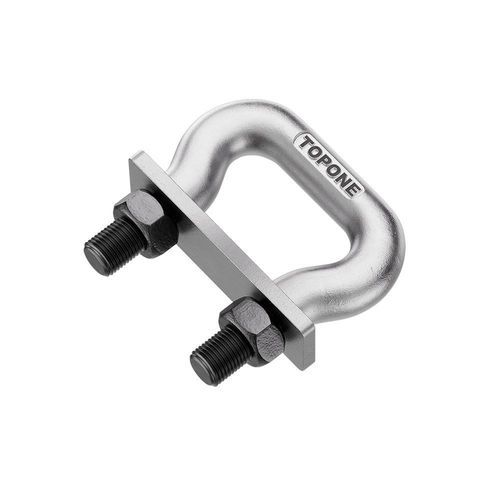

Maillon forgé DIN series

pour chaîne de convoyagepour chaîne porte-câbles

Aperçu
DIN 745 chaînes pour élévateurs à godets et DIN 5699 maillons pour convoyeurs à racleurs : maillons forgés destinés aux élévateurs à godets (vertical) et aux convoyeurs à racleurs (plats/inclinés). Conçus pour une répartition uniforme des charges, un remplacement simplifié des maillons et une résistance à l'usure en présence de chocs et de sollicitations cycliques.

Introduction
Article | Maillon chaîne DIN 745 (godets) | Maillon chaîne DIN 5699 (racleurs)
Application type | Élévateurs à godets verticaux | Convoyeurs à racleurs plats ou inclinés
Conception de base | Chaîne à pas court en acier rond avec flancs élargis percés pour boulonner les godets | Chaîne à maillons plats avec flancs épais pour racleurs soudés ou boulonnés
Pas courants | 125 mm, 160 mm, 200 mm | 142 mm, 177 mm, 250 mm
Méthode de fixation | Godets boulonnés sur trous pré-percés des flancs | Racleurs soudés ou fixés par connecteurs
Avantages clés | Répartition homogène des charges, remplacement rapide des maillons, résistance élevée aux chocs | Large face d'usure, forte résistance à la flexion/torsion, adapté aux longues courses de racleur
Secteurs fréquents | Ciment, céréales, engrais (élévateurs verticaux) | Métallurgie, cokéfaction, incinération de déchets, transport de cendres

Paramètres (aperçu)
La fiche produit comprend des matrices de paramètres détaillées listant les pas disponibles, le poids par maillon, les dimensions des trous pour boulons/plaques, les diamètres d'axe et les valeurs MBK (kN). Les tailles de boulons typiques vont de M10 à M36 selon le pas et la taille de chaîne. Les matrices fournissent des tableaux numériques de : pas (mm), poids (kg par maillon), diamètres d'axe (d1, d2, d3), dimensions des plaques (h, a, l, L, D), sections (S, B) et MBK (kN).

Normes & Remarques
Fabriqué pour répondre aux exigences dimensionnelles et fonctionnelles des normes DIN 745 (chaînes pour élévateurs à godets) et DIN 5699 (chaînes pour convoyeurs à racleurs). Les distinctions entre usage vertical et usage plat/incliné sont décrites ci‑dessus ; consultez les matrices de paramètres pour sélectionner le pas et la taille de boulon adaptés.

Caractéristiques / spécifications techniques

• Normes : DIN 745 et DIN 5699 (conceptions distinctes pour godets d'élévateur vs racleurs).
• Applications typiques : élévateurs à godets verticaux (DIN 745) et convoyeurs à racleurs plats/inclinés (DIN 5699).
• Conception : DIN 745 — chaîne à pas court en acier rond avec flancs élargis et percés pour godets boulonnés ; DIN 5699 — chaîne à maillons plats avec flancs épais pour racleurs soudés ou boulonnés.
• Pas courants : exemples 125 mm, 142 mm, 160 mm, 177 mm, 200 mm, 250 mm (matrice complète disponible).
• Tailles de trous pour boulons/plaques : de M10 à M36 selon le pas/la taille de chaîne.
• Paramètres fournis : pas (mm), poids par maillon (kg), diamètres d'axe d1/d2/d3, dimensions des plaques (h, a, l, L, D), sections (S, B) et MBK (kN) pour chaque configuration.
• Avantages : répartition homogène des charges, remplacement rapide des maillons, haute résistance aux chocs (DIN 745) ; large face d'usure, forte résistance flexion/torsion, adapté aux longues courses de racleur (DIN 5699).
• Secteurs fréquents : ciment, céréales et engrais (élévateurs verticaux) ; métallurgie, cokéfaction, incinération des déchets et transport des cendres (racleurs).
