Maillon de jonction pour chaîne

Présentation

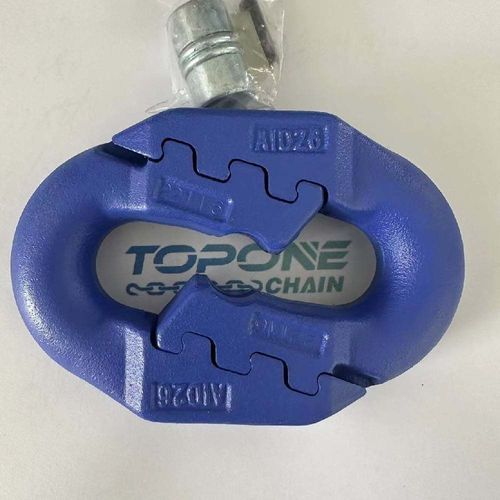

Maillons de liaison conformes à la norme DIN 22258-1, à la norme MT-T99 et aux normes industrielles applicables. Conçus pour raccorder des chaînes à anneau circulaire (utilisables également comme anneaux transversaux ou verticaux) et des chaînes compactes minières (utilisées comme anneaux transversaux). Des essais de qualification sont réalisés avec des charges d'essai définies à 75%–90% de la charge de rupture.

Applications

• Raccordement des chaînes à anneau circulaire ; peut servir d'anneaux transversaux ou verticaux
• Raccordement des chaînes compactes minières (en tant qu'anneaux transversaux)
• Autres configurations de liaison soumises à accord avec TOPONE CHAIN

Dimensions (mm)

• 22x86 — d=22, p=86, b1=24 (min), b2=85 (max), c=28, L=132, r=34, Poids=1,3 kg
• 26x92 — d=26, p=92, b1=29, b2=99, c=33, L=146, r=40, Poids=2,0 kg
• 30x108 — d=30, p=108, b1=33, b2=109, c=36, L=170, r=46, Poids=3,0 kg
• 34x126 — d=34, p=126, b1=36, b2=121, c=41, L=196, r=52, Poids=4,3 kg
• 38x126 — d=38, p=126, b1=40, b2=137, c=46, L=204, r=59, Poids=5,4 kg
• 38x137 — d=38, p=137, b1=40, b2=134, c=46, L=215, r=59, Poids=5,8 kg

Propriétés mécaniques

• 22x86 — Force d'essai : 456 kN, Force de rupture : 540 kN, Résistance à la fatigue (cycles) : 50 000
• 26x92 — Force d'essai : 637 kN, Force de rupture : 754 kN, Résistance à la fatigue (cycles) : 80 000
• 30x108 — Force d'essai : 848 kN, Force de rupture : 1000 kN, Résistance à la fatigue (cycles) : 80 000
• 34x126 — Force d'essai : 1090 kN, Force de rupture : 1290 kN, Résistance à la fatigue (cycles) : 80 000
• 38x126 — Force d'essai : 1360 kN, Force de rupture : 1610 kN, Résistance à la fatigue (cycles) : 80 000
• 38x137 — Force d'essai : 1360 kN, Force de rupture : 1610 kN, Résistance à la fatigue (cycles) : 80 000

Qualité et essais

• Fabrication et essais conformes à DIN 22258-1 et MT-T99 le cas échéant
• Les essais de qualification utilisent des charges d'essai à 75%–90% de la force de rupture
• Les valeurs de résistance à la fatigue sont indiquées par taille

Personnalisation

• Des maillons de liaison pour d'autres usages peuvent être personnalisés selon les besoins du client
• Configurations spécifiques et essais disponibles sur demande en coordination avec TOPONE CHAIN
