Roue monobloc

en acier hautement résistantpour convoyeurpour chaîne

Aperçu du produit

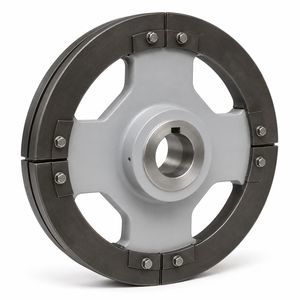

Les roues folles inversées sont conçues pour élévateurs à godets utilisant des chaînes LH avec godets fixés par axes et flasques latérales. Les roues comportent des segments de bande de roulement interchangeables en acier résistant à l'usure pour supporter la chaîne. Un moyeu en acier soudé est disponible avec alésage brut ou usiné, clavette ou préparation pour système de serrage sans clé. Les modèles catalogue couvrent des chaînes LH de 16 × 64 mm à 38 × 144 mm, avec des diamètres de roue de 560 à 1550 mm. D'autres dimensions sont disponibles sur demande.

Introduction
Les roues folles inversées guident et renvoient les chaînes LH à l'extrémité non motrice d'un élévateur à godets. Elles conviennent aux systèmes où les godets sont reliés aux chaînes par axes et flasques. Le rail de chaîne utilise des segments de bande de roulement interchangeables en acier résistant à l'usure. La roue et le moyeu sont en construction soudée d'acier.

Configurations de moyeu

• Alésage brut
• Alésage usiné selon exigence client
• Clavette
• Usinage pour système de serrage sans clé

Disques de guidage
La roue intègre des disques de guidage qui contrôlent le déplacement latéral de la chaîne. Le diamètre du disque de guidage correspond au diamètre du rail de chaîne plus environ 400 mm pour D ≤ 980 mm ; environ 500 mm pour D ≤ 1280 mm.

Paramètre
CICSA LH Chain | D (mm) | W (mm) | L (mm) | Dm (mm) | Nombre de dents sur roue motrice | Masse (kg ≅)
16x64 | 560 | 100 | 120 | 120 | 15 | 90
16x64 | 600 | 100 | 140 | 140 | 16 | 100
16x64 | 640 | 100 | 140 | 140 | 17 | 110
16x64 | 680 | 100 | 140 | 140 | 18 | 120
16x64 | 760 | 100 | 150 | 140 | 20 | 140
19x75 | 655 | 110 | 140 | 140 | 15 | 140
19x75 | 700 | 110 | 140 | 140 | 16 | 155
19x75 | 750 | 110 | 150 | 150 | 17 | 175
19x75 | 800 | 110 | 150 | 150 | 18 | 200
19x75 | 900 | 110 | 160 | 160 | 20 | 235
22x86 | 750 | 140 | 120 | 120 | 15 | 200
22x86 | 805 | 140 | 120 | 150 | 16 | 225
22x86 | 860 | 140 | 140 | 160 | 17 | 250
22x86 | 970 | 140 | 160 | 180 | 19 | 300
22x86 | 1025 | 140 | 160 | 180 | 20 | 335
22x86 | 1130 | 140 | 180 | 200 | 22 | 390
26x100 | 810 | 170 | 140 | 160 | 14 | 280
26x100 | 870 | 170 | 140 | 160 | 15 | 290
26x100 | 940 | 170 | 150 | 160 | 16 | 330
26x100 | 1000 | 170 | 160 | 180 | 17 | 370
26x100 | 1065 | 170 | 160 | 200 | 18 | 410
26x100 | 1190 | 170 | 180 | 220 | 20 | 470
30x120 | 970 | 190 | 150 | 180 | 14 | 380
30x120 | 1045 | 190 | 160 | 180 | 15 | 420
30x120 | 1125 | 190 | 180 | 220 | 16 | 480
30x120 | 1280 | 190 | 200 | 220 | 18 | 530
34x136 | 1110 | 195 | 200 | 220 | 14 | 495
34x136 | 1200 | 195 | 200 | 220 | 15 | 550
34x136 | 1280 | 195 | 200 | 220 | 16 | 610
34x136 | 1460 | 195 | 220 | 230 | 18 | 690
38x144 | 1180 | 200 | 200 | 220 | 14 | 560
38x144 | 1270 | 200 | 200 | 220 | 15 | 630
38x144 | 1360 | 200 | 220 | 230 | 16 | 680
38x144 | 1550 | 200 | 240 | 240 | 18 | 760

Normes

• Nom : Roues folles inversées
• MOQ : 1 Pièce
• Emballage : Carton + Palettes acier
• Normes de fabrication : Fabriquées pour les chaînes LH TOPONE avec godets reliés par axes et flasques. La roue et le moyeu sont en acier soudé. Le rail de chaîne utilise des segments de bande de roulement interchangeables en acier résistant à l'usure. Le moyeu est disponible avec alésage brut ou usiné, clavette ou usinage pour système de serrage sans clé.
• Normes d'essai : Le catalogue TOPONE ne spécifie pas de normes d'essai séparées. La taille de la chaîne, le diamètre de roue, la largeur, les dimensions du moyeu, la masse et le nombre de dents de la roue motrice doivent correspondre au modèle catalogue sélectionné.
• Normes d'application :

  • LH 16x64
  • LH 19x75
  • LH 22x86
  • LH 26x100
  • LH 30x120
  • LH 34x136
  • LH 38x144
• Normes de maintenance : Le rail de chaîne utilise des segments de bande de roulement interchangeables en acier résistant à l'usure. Ces segments peuvent être retirés et remplacés selon les besoins. Le catalogue ne fournit pas d'intervalles d'inspection ou de limites d'usure spécifiques.

Caractéristiques / Spécifications techniques

• Nom du produit : Roues folles inversées
• Adapté pour : Systèmes d'élévateurs à godets LH avec godets fixés par axes et flasques
• Tailles de chaîne prises en charge : LH 16x64, 19x75, 22x86, 26x100, 30x120, 34x136, 38x144
• Diamètres de roue (D) : 560 mm à 1550 mm (selon modèles catalogue)
• Segments de bande de roulement interchangeables en acier résistant à l'usure pour le support de chaîne
• Construction roue et moyeu en acier soudé
• Options de moyeu : alésage brut, alésage usiné, clavette, usinage pour système de serrage sans clé
• Disques de guidage pour contrôler le mouvement latéral de la chaîne (diamètre = diamètre du rail de chaîne + ~400 mm pour D ≤ 980 mm ; + ~500 mm pour D ≤ 1280 mm)
• Les articles du catalogue incluent le nombre de dents de la roue motrice et la masse approximative (voir le bloc Paramètre ci‑dessus pour le tableau complet)
• MOQ : 1 Pièce
• Emballage : Carton + Palettes acier
