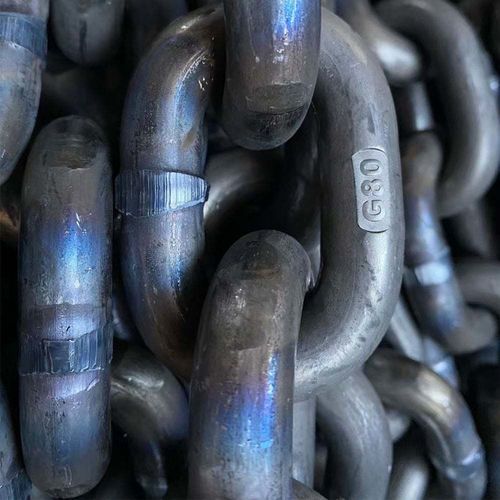

Chaîne de transmission

de transmission de puissanceen acier hautement résistantronde

Présentation du produit
Chaîne à maillons ronds résistante à l'usure destinée aux convoyeurs industriels, aux levages et aux transmissions lourdes. Marque : TOPONE CHAIN. Types de traitements thermiques disponibles : LTT (G90), QO (G60), C‑N (G40). Gamme de tailles standard de 14 x 50 à 42 x 146 (d x P).

Traitements thermiques et propriétés mécaniques

• LTT (G90) : revenu à basse température sous A1 pour augmenter la charge de rupture et la dureté au détriment de l’allongement. Dureté typique ≈ 40–42 HRC (~390 HB). Allongement ≈ 14 %.
• QO (G60) : trempe seule (température supérieure à AC3) pour augmenter la dureté globale ; allongement réduit et légère perte de charge de rupture. Dureté typique ≈ 45–47 HRC (~450 HB). Allongement ≈ 10 %.
• C‑N (G40) : carbonitruration qui forme une couche de surface dure (profondeur jusqu’à ~15 % du diamètre de la chaîne) avec une dureté de surface très élevée (jusqu’à ≈64 HRC / ~800 HV) et un cœur plus doux ; allongement relatif du cœur ≈ 1–3,5 %.

Dimensions et poids (tailles sélectionnées)

• 14 x 50 — Diamètre (d) : 14 ±0,4 mm — Pas (P) : 50 ±0,5 mm — Largeur intérieure (b1 min.) : 17 mm — Largeur extérieure (b2 max.) : 48 mm — Poids : 4,0 kg/m
• 18 x 64 — d : 18 ±0,5 mm — P : 64 ±0,5 mm — b1 min. : 21 mm — b2 max. : 60 mm — Poids : 6,6 kg/m
• 19 x 64.5 — d : 19 ±0,6 mm — P : 64,5 ±0,6 mm — b1 min. : 22 mm — b2 max. : 63 mm — Poids : 7,4 kg/m
• 22 x 86 — d : 22 ±0,7 mm — P : 86 ±0,9 mm — b1 min. : 26 mm — b2 max. : 73 mm — Poids : 9,5 kg/m
• 24 x 86 — d : 24 ±0,7 mm — P : 86 ±0,9 mm — b1 min. : 28 mm — b2 max. : 79 mm — Poids : 11,6 kg/m
• 24 x 87.5 — d : 24 ±0,7 mm — P : 87,5 ±0,9 mm — b1 min. : 28 mm — b2 max. : 79 mm — Poids : 11,5 kg/m
• 26 x 92 — d : 26 ±0,8 mm — P : 92 ±0,9 mm — b1 min. : 30 mm — b2 max. : 85 mm — Poids : 13,7 kg/m
• 30 x 108 — d : 30 ±0,9 mm — P : 108 ±1,1 mm — b1 min. : 34 mm — b2 max. : 97 mm — Poids : 18,0 kg/m
• 34 x 126 — d : 34 ±1,0 mm — P : 126 ±1,3 mm — b1 min. : 38 mm — b2 max. : 110 mm — Poids : 22,7 kg/m
• 38 x 126 — d : 38 ±1,1 mm — P : 126 ±1,4 mm — b1 min. : 42 mm — b2 max. : 121 mm — Poids : 30,1 kg/m
• 38 x 137 — d : 38 ±1,1 mm — P : 137 ±1,4 mm — b1 min. : 42 mm — b2 max. : 121 mm — Poids : 29,0 kg/m
• 42 x 137 — d : 42 ±1,1 mm — P : 137 ±1,4 mm — b1 min. : 48 mm — b2 max. : 137 mm — Poids : 36,9 kg/m
• 42 x 146 — d : 42 ±1,1 mm — P : 146 ±1,5 mm — b1 min. : 48 mm — b2 max. : 137 mm — Poids : 36,0 kg/m

Forces d'essai et forces minimales de rupture par taille (kN)

• 14 x 50 — LTT G90 : Essai 175 kN — Rupture 277 kN ; QO G60 : Essai 125 kN — Rupture 185 kN ; C‑N G40 : Essai 75 kN — Rupture 123 kN
• 18 x 64 — LTT G90 : Essai 288 kN — Rupture 458 kN ; QO G60 : Essai 190 kN — Rupture 305 kN ; C‑N G40 : Essai 125 kN — Rupture 205 kN
• 19 x 64.5 — LTT G90 : Essai 319 kN — Rupture 510 kN ; QO G60 : Essai 213 kN — Rupture 340 kN ; C‑N G40 : Essai 143 kN — Rupture 227 kN
• 22 x 86 — LTT G90 : Essai 425 kN — Rupture 684 kN ; QO G60 : Essai 285 kN — Rupture 456 kN ; C‑N G40 : Essai 190 kN — Rupture 304 kN
• 24 x 86 / 24 x 87.5 — LTT G90 : Essai 500 kN — Rupture 814 kN ; QO G60 : Essai 340 kN — Rupture 540 kN ; C‑N G40 : Essai 225 kN — Rupture 362 kN
• 26 x 92 — LTT G90 : Essai 595 kN — Rupture 955 kN ; QO G60 : Essai 400 kN — Rupture 637 kN ; C‑N G40 : Essai 265 kN — Rupture 425 kN
• 30 x 108 — LTT G90 : Essai 793 kN — Rupture 1270 kN ; QO G60 : Essai 525 kN — Rupture 848 kN ; C‑N G40 : Essai 350 kN — Rupture 565 kN
• 34 x 126 — LTT G90 : Essai 1020 kN — Rupture 1635 kN ; QO G60 : Essai 680 kN — Rupture 1089 kN ; C‑N G40 : Essai 450 kN — Rupture 725 kN
• 38 x 126 / 38 x 137 — LTT G90 : Essai 1275 kN — Rupture 2040 kN ; QO G60 : Essai 850 kN — Rupture 1360 kN ; C‑N G40 : Essai 565 kN — Rupture 906 kN
• 42 x 137 / 42 x 146 — LTT G90 : Essai 1550 kN — Rupture 2495 kN ; QO G60 : Essai 1038 kN — Rupture 1662 kN ; C‑N G40 : Essai 693 kN — Rupture 1108 kN

Caractéristiques / Spécifications techniques

• Produit : Chaîne à maillons ronds résistante à l'usure
• Marque : TOPONE CHAIN
• Traitements/types disponibles : LTT (G90), QO (G60), C‑N (G40)
• Dureté exemples : LTT ≈ 40–42 HRC (~390 HB) ; QO ≈ 45–47 HRC (~450 HB) ; C‑N surface jusqu’à ≈64 HRC (~800 HV)
• Allongements exemples : LTT ≈ 14 % ; QO ≈ 10 % ; C‑N allongement relatif du cœur ≈ 1–3,5 %
• Profondeur de couche carbonitrurée : jusqu’à ~15 % du diamètre de la chaîne
• Plage de tailles : de 14 x 50 à 42 x 146 (diverses combinaisons d d x P)
• Forces d'essai et forces minimales de rupture par taille : voir section Forces d'essai ci‑dessus
• Poids par mètre fournis pour chaque taille : voir section Dimensions et poids ci‑dessus
