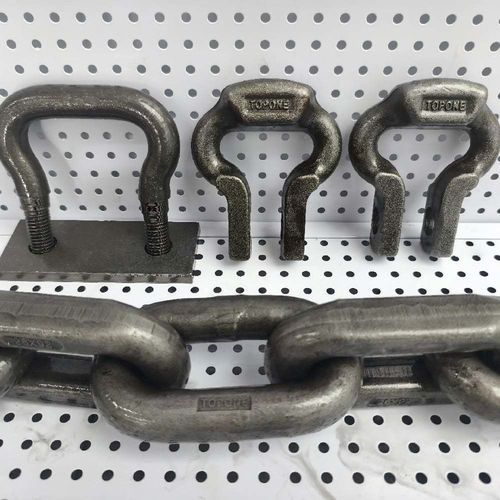

Chaîne de convoyage en acier

à maillonpour l'industrie minièrerésistante à la corrosion

Présentation du produit La chaîne minière galvanisée à maillons ronds est une chaîne à maillons ronds fabriquée en acier allié et galvanisée à chaud pour une résistance accrue à la corrosion. Elle est conçue pour les applications minières et de manutention lourde nécessitant résistance, tenue à l'usure et longue durée de service.

Introduction La chaîne minière galvanisée est destinée au convoyage en vrac, aux barres porte-plateaux et aux opérations de levage en environnements miniers, y compris les exploitations souterraines et à ciel ouvert. La galvanisation à chaud protège contre l'humidité, les agents chimiques et les matériaux abrasifs, contribuant à prolonger la durée de vie et à réduire la maintenance.

Applications

• Systèmes de convoyage
• Assemblages de chaînes à barres porte-plateaux
• Équipements de levage et palanage
• Systèmes de transport de matériaux en mine
• Exploitation minière souterraine et à ciel ouvert

Caractéristiques

• Matériau : acier allié pour haute résistance et résistance à l'usure
• Traitement de surface : galvanisation à chaud pour protection contre la corrosion
• Disponible en plusieurs tailles, pas et classes (C, C++, D)
• Compatible avec pignons, connecteurs et accessoires pour former des ensembles complets

Dimensions (tableau) Taille de chaîne | Diamètre d (mm) | Pas P (mm) | Maillon horizontal rond b1 min (mm) | Maillon horizontal rond b2 max (mm) | Maillon vertical plat c1 min (mm) | Maillon vertical plat c2 max (mm) | e max (mm) | Poids (kg)
26x92 | 26 ±0.8 | 92 ±0.9 | 30.1 | 87 | 30 | 75 | 30.0 | 13.7
30x108 | 30 ±0.9 | 108 ±1.1 | 34.1 | 99 | 34 | 87 | 34.0 | 18.0
34x126 | 34 ±1.0 | 126 ±1.3 | 38.1 | 111 | 38 | 99 | 38.0 | 22.7
38x126 | 38 ±1.1 | 126 ±1.3 | 42.1 | 123 | 42 | 111 | 42.0 | 30.1
38x137 | 38 ±1.1 | 137 ±1.4 | 42.1 | 123 | 42 | 111 | 42.0 | 29.0
38x146 | 38 ±1.1 | 146 ±1.5 | 42.1 | 123 | 42 | 111 | 42.0 | 27.6
42x137 | 42 ±1.1 | 137 ±1.4 | 18.6 | 139 | 46 | 115 | 48.5 | 37.0
42x146 | 42 ±1.1 | 146 ±1.5 | 48.6 | 139 | 46 | 115 | 48.5 | 36.0
42x152 | 42 ±1.4 | 152 ±1.5 | (non spécifié) | (non spécifié) | 54 | 127 | 56.0 | 47.0

Propriétés mécaniques (tableau) Taille de chaîne | Classe de chaîne | Force de mesure (kN) | Force d'essai (kN) | Force de rupture min. (kN) | Allongement à la force d'essai max. (%) | Allongement à la rupture min. (%) | Résistance à la fatigue min. (cycles)
26x92 | C | 26 | 637 | 850 | 1.6 | 11 | 70,000
26x92 | C++ | 26 | 700 | 970 | 1.6 | 14 | 70,000
26x92 | D | 26 | 740 | 1060 | 1.4 | 11 | 90,000
30x108 | C | 35 | 848 | 1,130 | 1.6 | 11 | 70,000
30x108 | C++ | 35 | 950 | 1,280 | 1.6 | 14 | 70,000
30x108 | D | 35 | 990 | 1,400 | 1.4 | 11 | 90,000
34x126 | C | 45 | 1,090 | 1,450 | 1.6 | 11 | 70,000
34x126 | C++ | 45 | 1,200 | 1,650 | 1.6 | 14 | 70,000
34x126 | D | 45 | 1,270 | 1,800 | 1.4 | 11 | 90,000
38x126 / 38x137 / 38x146 | C | 57 | 1,360 | 1,820 | 1.6 | 11 | 70,000
38x126 / 38x137 / 38x146 | C++ | 57 | 1,500 | 2,040 | 1.6 | 14 | 70,000
38x126 / 38x137 / 38x146 | D | 57 | 1,590 | 2,270 | 1.4 | 11 | 90,000
42x146 / 42x152 | C | 69 | 1,660 | 2,220 | 1.6 | 11 | 70,000
42x146 / 42x152 | C++ | 69 | 1,800 | 2,500 | 1.6 | 14 | 70,000
42x146 / 42x152 | D | 69 | 1,940 | 2,770 | 1.4 | 11 | 90,000

Remarques Les valeurs sont données avec les tolérances de fabrication indiquées. Les chaînes sont proposées en classes C, C++ et D avec les forces d'essai, de rupture et les cycles de résistance à la fatigue correspondants.
