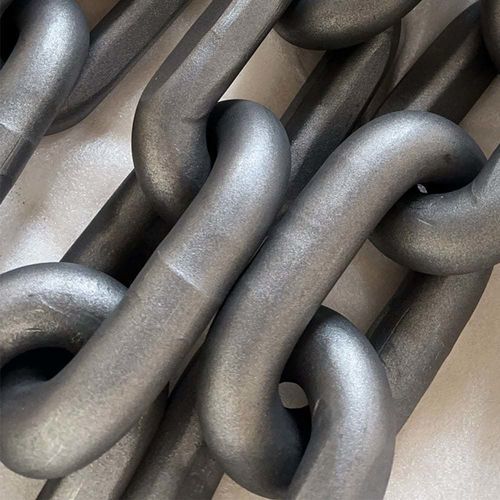

Chaîne de transmission

d'entraînementde transmission de puissanceen acier au carbone

Vue d'ensemble
La chaîne à maillons ronds DIN 22252 est une chaîne lourde conçue pour les applications minières et de convoyage en vrac. Fabriquée selon des normes définies, elle offre la résistance à la traction, la résistance à l'usure et la précision dimensionnelle requises pour les convoyeurs et les équipements de coupe en exploitation minière souterraine et de surface.

Introduction
La chaîne à maillons ronds DIN 22252 (chaîne en acier à maillons ronds, chaîne de convoyeur minier) est produite selon la spécification DIN 22252. Les matériaux usuels incluent des aciers au carbone et alliés sélectionnés pour leur résistance à la traction et leur tenue à la fatigue. Les chaînes sont fournies en plusieurs tailles et classes pour s'adapter aux exigences d'application et s'assembler avec pignons et accessoires des systèmes d'entraînement par chaîne.

Applications

• Convoyeurs frontaux blindés (AFC)
• Chargeurs à étape sur poutre (BSL)
• Machines roadheader et équipements de découpe
• Charrues à charbon et entraînements auxiliaires de tailleuse
• Autres machines lourdes nécessitant une chaîne minière à maillons ronds

Normes
Production selon les normes DIN 22252 ou PN-G-46701 ou GB/T-12718 ou GOST 25996.

Matériaux & traitements

• Matériaux : acier au carbone, acier à haute teneur en carbone, acier manganèse, 20MN2, 25mnV, 23MnNiCrMo54
• Traitements : traitement thermique, cémentation, noircissement, électrophorèse, sablage

Dimensions (exemples)
Chain Size (d x p) | Diamètre d (mm) | Pas P (mm) | b1 min. (mm) | b2 max. (mm) | Poids (kg/m)
14 x 50 | 14 ±0.4 | 50 ±0.5 | 17 | 48 | 4.0
18 x 64 | 18 ±0.5 | 64 ±0.5 | 21 | 60 | 6.6
19 x 64.5 | 19 ±0.6 | 64.5 ±0.6 | 22 | 63 | 7.4
22 x 86 | 22 ±0.7 | 86 ±0.9 | 26 | 73 | 9.5
24 x 86 | 24 ±0.7 | 86 ±0.9 | 28 | 79 | 11.6
24 x 87.5 | 24 ±0.7 | 87.5 ±0.9 | 28 | 79 | 11.5
26 x 92 | 26 ±0.8 | 92 ±0.9 | 30 | 85 | 13.7
30 x 108 | 30 ±0.9 | 108 ±1.1 | 34 | 97 | 18.0
34 x 126 | 34 ±1.0 | 126 ±1.3 | 38 | 110 | 22.7
38 x 126 | 38 ±1.1 | 126 ±1.4 | 42 | 121 | 30.1
38 x 137 | 38 ±1.1 | 137 ±1.4 | 42 | 121 | 29.0
42 x 137 | 42 ±1.1 | 137 ±1.4 | 48 | 137 | 36.9
42 x 146 | 42 ±1.1 | 146 ±1.5 | 48 | 137 | 36.0

Propriétés mécaniques (extraits)
Le tableau des propriétés mécaniques fournit la force d'essai, la charge de rupture minimale, les allongements à la charge d'essai et à la rupture, la flèche et la résistance à la fatigue pour chaque taille et classe. Exemples extraits :
Chain Size | Grade | Test Force (kN) | Breaking Force min. (kN) | Elongation at test force max (%) | Elongation at breaking force min (%) | Deflection f min. (mm) | Fatigue Resistance (cycles)
14 x 50 | B | 150 | 190 | 1.4 | 14 | 14 | 50,000
14 x 50 | C | 200 | 250 | 1.6 | 14 | 14 | 70,000
14 x 50 | C++ | 200 | 280 | 1.6 | 18 | 14 | 90,000
18 x 64 | B | 260 | 320 | 1.4 | 14 | 18 | 50,000
18 x 64 | C | 330 | 410 | 1.6 | 14 | 18 | 70,000
18 x 64 | C++ | 330 | 460 | 1.6 | 18 | 14 | 90,000
22 x 86 | B | 380 | 490 | 1.4 | 14 | 22 | 50,000
22 x 86 | C | 490 | 610 | 1.6 | 14 | 22 | 70,000
22 x 86 | C++ | 490 | 680 | 1.6 | 18 | 14 | 90,000
26 x 92 | B | 540 | 670 | 1.4 | 14 | 26 | 50,000
26 x 92 | C | 640 | 850 | 1.6 | 14 | 26 | 70,000
26 x 92 | C++ | 700 | 960 | 1.6 | 18 | 16 | 90,000
30 x 108 | C | 850 | 1130 | 1.6 | 14 | 30 | 70,000
30 x 108 | C++ | 950 | 1280 | 1.6 | 18 | 30 | 90,000
34 x 126 | C | 1080 | 1450 | 1.6 | 14 | 34 | 70,000
34 x 126 | C++ | 1200 | 1650 | 1.6 | 18 | 34 | 90,000
38 x 126 / 38 x 137 | C | 1360 / 1500 | 1810 / 2040 | 1.6 | 18 | 38 | 70,000
38 x 126 / 38 x 137 | C++ | 1500 / 1700 | 2040 / 2270 | 1.9 | 16 | 38 | 90,000
42 x 137 / 42 x 146 | C | 1660 / 1800 | 2200 / 2500 | 1.6 | 18 | 42 | 70,000
42 x 137 / 42 x 146 | C++ | 1800 / 2070 | 2500 / 2770 | 1.9 | 16 | 42 | 90,000

Remarque
Tous les revêtements anticorrosion diminuent les propriétés mécaniques ; préciser le revêtement et la classe demandés lors de la commande. D'autres tailles et classes spéciales peuvent être fabriquées selon les spécifications client.

Caractéristiques / spécifications techniques

• Dénomination / Modèle : DIN 22252
• Type de produit : Chaîne minière à maillons ronds / chaîne en acier à maillons ronds
• Normes : DIN 22252, PN-G-46701, GB/T-12718, GOST 25996
• Matériaux : acier au carbone, acier à haute teneur en carbone, acier manganèse, 20MN2, 25mnV, 23MnNiCrMo54
• Traitements : traitement thermique, cémentation, noircissement, électrophorèse, sablage
• Applications : convoyeurs frontaux blindés, chargeurs à étape sur poutre, machines roadheader, charrues à charbon, machines lourdes
• Tableaux de dimensions et de propriétés mécaniques disponibles pour plusieurs tailles (exemples ci-dessus)
• Personnalisation : autres tailles et classes produites selon les exigences client
