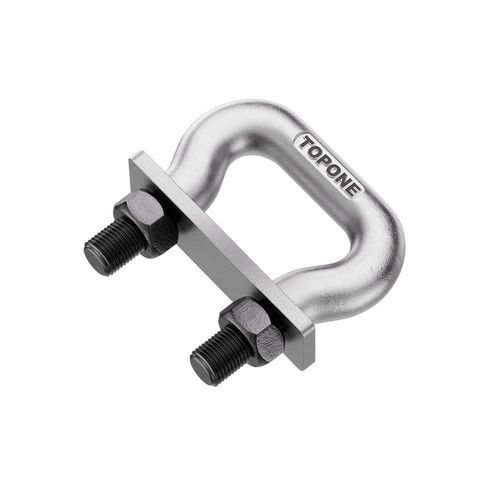

Maillon forgé

à charnièresrondpour chaîne de convoyage

Introduction
Article | Maillon de chaîne godets DIN 745 | Maillon de chaîne godets DIN 5699
Applications typiques | élévateurs à godets verticaux | convoyeurs racleurs plats ou inclinés
Conception de base | chaîne à pas court en acier rond forgé ; chaque maillon possède des flancs élargis percés pour les boulons de godet | chaîne à maillon plat ; flancs épais acceptant racleurs soudés ou boulonnés
Pas courants | 125 mm, 160 mm, 200 mm | 142 mm, 177 mm, 250 mm
Méthode de montage | godets boulonnés sur trous pré-percés des flancs | racleurs soudés directement ou fixés par raccords
Avantages clés | répartition uniforme de la charge, remplacement rapide des maillons, haute résistance aux chocs | large surface d'usure, résistance à la flexion/torsion, adapté aux longues courses de racleurs
Industries fréquentes | ciment, céréales, engrais (élévateurs verticaux) | métallurgie, cokéfaction, incinération de déchets, transport de cendres

Présentation
Chaînes d'ascenseur DIN 745 et maillons racleurs DIN 5699 — forgés de précision pour courses verticales et plates.

Paramètres (tableau 1)
Pas (mm) | Poids (kg/pièce) | d1 | d2 | d3 | h | a | l | L | D | S | B | Valeurs MBK (kN)
45 | 0.17 | 11.5 | 14 | M10 | 40 | 20 | 25 | 75 | 30 | 5 | 10.5 | 76, 106, 98
56 | 0.36 | 15.0 | 18 | M12 | 50 | 25 | 32 | 95 | 40 | 6 | 13.0 | 115, 161, 149
63 | 0.6 | 18.0 | 21 | M16 | 60 | 30 | 40 | 110 | 40 | 6 | 17.0 | 145, 203, 188
70 | 0.9 | 20.0 | 23 | M20 | 68 | 34 | 45 | 120 | 50 | 6 | 21.0 | 179, 251, 232
80 | 1.13 | 23.0 | 26 | M20 | 74 | 37 | 45 | 130 | 50 | 6 | 21.0 | 237, 331, 307
91 | 1.83 | 26.0 | 29 | M24 | 86 | 43 | 55 | 150 | 60 | 8 | 25.0 | 303, 425, 393
105 | 2.4 | 30.0 | 34 | M24 | 100 | 50 | 55 | 165 | 60 | 8 | 25.0 | 403, 565, 523
126 | 3.05 | 36.0 | 40 | M30 | 118 | 59 | 70 | 200 | 70 | 10 | 31.0 | 580, 814, 753
147 | 3.41 | 42.0 | 46 | M30 | 136 | 68 | 70 | 220 | 70 | 10 | 31.0 | 790, 1108, 1025

Paramètres (tableau 2)
Pas (mm) | Poids (kg/pièce) | d1 | d2 | d3 | h | a | l | L | D | S | B | Valeurs MBK (kN)
35 | 0.17 | 10 | 12 | M10 | 43 | 23 | 25 | 65 | 30 | 5 | 10.5 | 54, 74, 68
45 | 0.36 | 13 | 15 | M12 | 53 | 23 | 25 | 65 | 30 | 5 | 10.5 | 54, 74, 68
45 | 0.36 | 13 | 15 | M12 | 53 | 28 | 30 | 75 | 30 | 5 | 13.0 | 88, 119, 110
56 | 0.60 | 16 | 18 | M14 | 64 | 34 | 35 | 95 | 40 | 6 | 15.0 | 129, 175, 162
63 | 0.90 | 18 | 21 | M16 | 71 | 37 | 40 | 110 | 40 | 6 | 17.0 | 170, 230, 213
70 | 1.13 | 20 | 23 | M20 | 80 | 42 | 45 | 120 | 50 | 6 | 21.0 | 207, 280, 259
80 | 1.83 | 23 | 26 | M20 | 89 | 47 | 45 | 130 | 50 | 6 | 21.0 | 269, 364, 337
91 | 2.40 | 26 | 29 | M24 | 99 | 52 | 55 | 150 | 60 | 8 | 25.0 | 339, 458, 424
105 | 4.20 | 30 | 34 | M24 | 114 | 60 | 55 | 165 | 60 | 8 | 25.0 | 458, 620, 574
126 | 3.05 | 36 | 40 | M30 | 134 | 71 | 65 | 200 | 70 | 10 | 31.0 | 646, 875, 810
147 | 3.41 | 42 | 47 | M36 | 157 | 81 | 75 | 230 | 80 | 12 | 37.0 | 887, 1200, 1110

Standards
Conforme aux normes produit DIN 745 et DIN 5699 pour maillons de godets et maillons racleurs.

Caractéristiques techniques

• Marque: TOPONE CHAIN
• Produit: maillons de chaîne DIN 745 & DIN 5699 pour godets/racleurs de convoyeurs
• Applications typiques: élévateurs à godets verticaux; convoyeurs racleurs plats ou inclinés
• Conception: maillon court en acier rond forgé de précision (DIN 745) ou maillon plat (DIN 5699) avec flancs percés pour boulonnage ou apte au soudage
• Pas courants disponibles: 35 mm, 45 mm, 56 mm, 63 mm, 70 mm, 80 mm, 91 mm, 105 mm, 126 mm, 147 mm (et autres)
• Montage: godets boulonnés ou racleurs soudés/fixés
• Avantages clés: répartition uniforme des charges; remplacement rapide des maillons; haute résistance aux chocs; large surface d'usure; résistance à la flexion/torsion
• Industries: ciment, céréales, engrais, métallurgie, cokéfaction, incinération de déchets, transport de cendres
• Tailles de boulons disponibles: M10, M12, M14, M16, M20, M24, M30, M36 (selon le pas)
• Valeurs MBK (kN) fournies par pas dans les tableaux de paramètres
