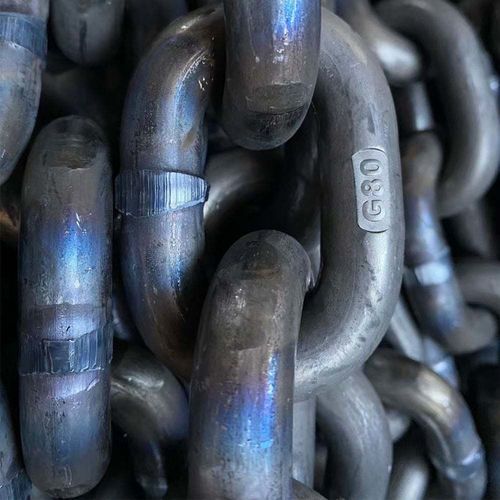

Chaîne de transmission

en acieren Nebulite®ronde

Présentation
La Chaîne à maillons ronds résistante à l'usure est une chaîne minière/industrielle conçue pour offrir une résistance à l'usure améliorée et des performances mécaniques adaptées. Elle est proposée avec trois options de traitement thermique/superficiel pour répondre aux exigences d'application : revenu à basse température (LTT), trempe seule (QO) et carbonitruration (C‑N).

Types de chaînes résistantes à l'usure

• LTT (Revenu à basse température) — G90 : revenu en dessous de la température A1 pour augmenter la charge de rupture et conserver une dureté modérée tout en préservant une plus grande allongement. Dureté : 40–42 HRC (~390 HB). Allongement : ~14 %.
• QO (Trempe seule) — G60 : trempe sans revenu (température supérieure à AC3) pour accroître la dureté de surface avec une réduction de l'allongement et une légère baisse de la charge de rupture. Dureté : 45–47 HRC (~450 HB). Allongement : ~10 %.
• C‑N (Carbonitruration) — G40 : la carbonitruration crée une coquille de surface dure (profondeur jusqu'à ~15 % du diamètre de la chaîne) avec une dureté de surface pouvant atteindre ~64 HRC (~800 HV) et un cœur plus ductile conservant un certain allongement relatif : ~1–3,5 %.

Tableau : dimensions de chaîne (d x p) et poids
En-tête : Taille de chaîne d x p (mm) | Diamètre d (mm) | Pas P (mm) | Largeur intérieure b1 min. (mm) | Largeur extérieure b2 max. (mm) | Poids (kg/m)
14 x 50 | d = 14 ±0.4 | P = 50 ±0.5 | b1 = 17 | b2 = 48 | 4.0
18 x 64 | d = 18 ±0.5 | P = 64 ±0.5 | b1 = 21 | b2 = 60 | 6.6
19 x 64.5 | d = 19 ±0.6 | P = 64.5 ±0.6 | b1 = 22 | b2 = 63 | 7.4
22 x 86 | d = 22 ±0.7 | P = 86 ±0.9 | b1 = 26 | b2 = 73 | 9.5
24 x 86 | d = 24 ±0.7 | P = 86 ±0.9 | b1 = 28 | b2 = 79 | 11.6
24 x 87.5 | d = 24 ±0.7 | P = 87.5 ±0.9 | b1 = 28 | b2 = 79 | 11.5
26 x 92 | d = 26 ±0.8 | P = 92 ±0.9 | b1 = 30 | b2 = 85 | 13.7
30 x 108 | d = 30 ±0.9 | P = 108 ±1.1 | b1 = 34 | b2 = 97 | 18.0
34 x 126 | d = 34 ±1.0 | P = 126 ±1.3 | b1 = 38 | b2 = 110 | 22.7
38 x 126 | d = 38 ±1.1 | P = 126 ±1.4 | b1 = 42 | b2 = 121 | 30.1
38 x 137 | d = 38 ±1.1 | P = 137 ±1.4 | b1 = 42 | b2 = 137 | 29.0
42 x 137 | d = 42 ±1.1 | P = 137 ±1.4 | b1 = 48 | b2 = 137 | 36.9
42 x 146 | d = 42 ±1.1 | P = 146 ±1.5 | b1 = 48 | b2 = 137 | 36.0

Tableau : paramètres par taille de chaîne, traitement, classe, force d'essai (kN) et force de rupture min. (kN)
En-tête : Taille de chaîne | Traitement | Classe de chaîne | Force d'essai (kN) | Force de rupture min. (kN)
14 x 50 | LTT | G90 | 175 | 277
14 x 50 | QO | G60 | 125 | 185
14 x 50 | C‑N | G40 | 75 | 123
18 x 64 | LTT | G90 | 288 | 458
18 x 64 | QO | G60 | 190 | 305
18 x 64 | C‑N | G40 | 125 | 205
19 x 64.5 | LTT | G90 | 319 | 510
19 x 64.5 | QO | G60 | 213 | 340
19 x 64.5 | C‑N | G40 | 143 | 227
22 x 86 | LTT | G90 | 425 | 684
22 x 86 | QO | G60 | 285 | 456
22 x 86 | C‑N | G40 | 190 | 304
24 x 86 / 24 x 87.5 | LTT | G90 | 500 | 814
24 x 86 / 24 x 87.5 | QO | G60 | 340 | 540
24 x 86 / 24 x 87.5 | C‑N | G40 | 225 | 362
26 x 92 | LTT | G90 | 595 | 955
26 x 92 | QO | G60 | 400 | 637
26 x 92 | C‑N | G40 | 265 | 425
30 x 108 | LTT | G90 | 793 | 1270
30 x 108 | QO | G60 | 525 | 848
30 x 108 | C‑N | G40 | 350 | 565
34 x 126 | LTT | G90 | 1020 | 1635
34 x 126 | QO | G60 | 680 | 1089
34 x 126 | C‑N | G40 | 450 | 725
38 x 126 / 38 x 137 | LTT | G90 | 1275 | 2040
38 x 126 / 38 x 137 | QO | G60 | 850 | 1360
38 x 126 / 38 x 137 | C‑N | G40 | 565 | 906
42 x 137 / 42 x 146 | LTT | G90 | 1550 | 2495
42 x 137 / 42 x 146 | QO | G60 | 1038 | 1662
42 x 137 / 42 x 146 | C‑N | G40 | 693 | 1108

Remarques
La dureté de surface et les propriétés mécaniques varient selon le traitement : le LTT privilégie une charge de rupture plus élevée avec une dureté modérée et un allongement supérieur; le QO donne une dureté plus élevée avec un allongement réduit; le C‑N produit une coquille de surface dure et un noyau plus ductile. La profondeur de la couche carbonitrurée peut atteindre environ 15 % du diamètre de la chaîne.

Caractéristiques / Spécifications techniques

• Nom du produit : Chaîne à maillons ronds résistante à l'usure
• Marque : TOPONE CHAIN
• Traitements disponibles : LTT (G90), QO (G60), C‑N (G40)
• Dureté LTT : ~40–42 HRC (≈390 HB); allongement ~14 %
• Dureté QO : ~45–47 HRC (≈450 HB); allongement ~10 %
• Dureté de surface C‑N : jusqu'à ~64 HRC (≈800 HV); allongement du noyau ~1–3,5 %; profondeur carbonitrurée jusqu'à ~15 % du diamètre de la chaîne
• Plusieurs dimensions de chaîne disponibles (d x p) avec tolérances précises et poids associés (voir tableau des dimensions ci‑dessus)
• Force d'essai et force de rupture minimum fournies par taille et traitement (voir tableau des paramètres ci‑dessus)
