Aperçu du produit

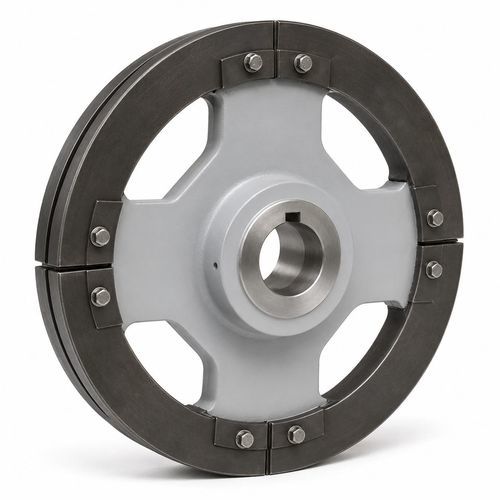

Les roues segmentées lisses sont conçues pour les élévateurs à godets et les convoyeurs utilisant des chaînes en acier rond DIN 764, DIN 766 ou CICSA LH. Elles sont également compatibles avec les manilles DIN 5699 et DIN 745, les attaches de godets ATS et les racleurs ALH/BLH. Les segments plats remplaçables sont en acier C45 et subissent un traitement de trempe par induction pour améliorer la résistance à l'usure. Le moyeu en acier soudé comporte des ouvertures d'évacuation des matériaux pour éviter l'accumulation de poussières. L'alésage est usiné selon les dimensions d'arbre et peut comporter une clavette ou être préparé pour un dispositif d'arrêt sans clavette. La construction segmentée permet de remplacer uniquement les segments d'usure sans changer la roue complète.

Présentation
Ces roues segmentées lisses assurent le support et la guidage de la chaîne dans les élévateurs à godets et les convoyeurs de matériaux en vrac. La surface de roulement lisse (sans dents de pignon) convient aux chaînes en acier rond, aux manilles de godets et aux attaches racleuses qui circulent sur la jante. Les segments remplaçables montés sur un moyeu soudé réduisent les coûts de maintenance et les temps d'arrêt en permettant le renouvellement partiel de la surface de roulement.

Les ouvertures du moyeu permettent l'évacuation des poussières et des matériaux libres au lieu de s'accumuler autour de la roue, ce qui favorise un mouvement de chaîne fiable lors du transport de poudres, cendres, grains, minéraux et autres matériaux en vrac.

L'alésage d'arbre est usiné selon les exigences d'installation et la roue peut utiliser une liaison par clavette ou un dispositif d'arrêt sans clavette. Les diamètres nominaux standard du catalogue vont de 450 à 800 mm et les diamètres de chaîne compatibles standard couvrent 13 à 26 mm ; d'autres diamètres sont disponibles sur demande.

Paramètres (tableau)
Code | Diamètre nominal D (mm) | Diamètre primitif Dp (mm) | Diamètre chaîne DIN 764 / DIN 766 (mm) | Diamètre chaîne TOPONE LH (mm) | D1 (mm) | A (mm) | C (mm) | E (mm) | Masse par roue (kg ≅)
450/13 | 450 | 453 | 13 | – | 440 | 20 | 60 | 120 | 100
450/14 | 450 | 454 | – | 14 | 440 | 20 | 60 | 120 | 100
450/16 | 450 | 456 | 16 | – | 440 | 22 | 62 | 120 | 100
460/16 | 460 | 461 | 16 | – | 445 | 22 | 62 | 120 | 100
500/13 | 500 | 503 | 13 | – | 490 | 20 | 60 | 120 | 110
500/14 | 500 | 504 | – | 14 | 490 | 20 | 60 | 120 | 110
500/16 | 500 | 506 | 16 | – | 490 | 22 | 62 | 120 | 110
500/18 | 500 | 508 | 18 | – | 490 | 25 | 65 | 120 | 110
540/13 | 540 | 543 | 13 | – | 530 | 20 | 60 | 120 | 120
540/16 | 540 | 546 | 16 | 16 | 530 | 22 | 62 | 120 | 120
560/16 | 560 | 561 | 16 | 16 | 545 | 22 | 62 | 120 | 130
600/16 | 600 | 601 | 16 | 16 | 585 | 22 | 62 | 130 | 140
630/16 | 630 | 631 | 16 | 16 | 615 | 22 | 62 | 130 | 145
630/18 | 630 | 633 | 18 | – | 615 | 25 | 75 | 130 | 155
630/19 | 630 | 634 | – | 19 | 615 | 25 | 75 | 130 | 155
630/20 | 630 | 635 | 20 | – | 615 | 25 | 75 | 130 | 155
630/22 | 630 | 632 | – | 22 | 610 | 28 | 78 | 130 | 160
650/16 | 650 | 651 | 16 | 16 | 635 | 22 | 62 | 140 | 150
650/18 | 650 | 653 | 18 | – | 635 | 25 | 75 | 140 | 170
650/19 | 650 | 654 | – | 19 | 635 | 25 | 75 | 140 | 170
650/22 | 650 | 657 | – | 22 | 635 | 27 | 77 | 140 | 175
700/19 | 700 | 704 | – | 19 | 685 | 25 | 75 | 150 | 200
700/22 | 700 | 702 | – | 22 | 680 | 28 | 78 | 150 | 200
700/26 | 700 | 706 | 26 | 26 | 680 | 32 | 92 | 150 | 210
800/22 | 800 | 802 | – | 22 | 780 | 28 | 78 | 150 | 240
800/23 | 800 | 803 | 23 | – | 780 | 30 | 80 | 150 | 240
800/26 | 800 | 801 | 26 | 26 | 775 | 32 | 92 | 150 | 250

Normes

• Nom: Roues segmentées lisses
• MOQ: 1 pièce
• Emballage: Carton + palette acier
• Normes de fabrication: Conformes aux chaînes en acier rond DIN 764 et DIN 766, manilles DIN 5699 et DIN 745, ou chaînes TOPONE LH avec attaches de godets ATS et attaches racleuses ALH/BLH. Segments plats remplaçables en acier C45 trempé par induction. Moyeu en acier soudé avec ouvertures d'évacuation des matériaux. Alésage usiné pour clavette ou dispositif d'arrêt.
• Normes d'essai: Non spécifiées dans le catalogue; dimensions de la roue, compatibilité des chaînes et exigences d'alésage usiné doivent être confirmées selon le modèle catalogue choisi et les spécifications client.
• Normes d'application: Convient aux élévateurs à godets et convoyeurs utilisant des chaînes rondes DIN 764, DIN 766 ou CICSA LH. Compatible avec manilles DIN 5699 et DIN 745, attaches de godets ATS et attaches racleuses ALH/BLH.
• Normes de maintenance: Les segments de roulement sont amovibles et remplaçables ; inspecter les segments et les surfaces de contact chaîne lors des maintenances programmées et remplacer les segments usés par des composants identiques.

Caractéristiques / spécifications techniques

• Segments plats remplaçables : acier C45 avec trempe par induction pour une meilleure résistance à l'usure.
• Moyeu : moyeu en acier soudé avec ouvertures d'évacuation des matériaux pour empêcher l'accumulation de poussières et de matériaux libres.
• Alésage : usiné selon les dimensions d'arbre ; peut inclure une clavette ou être préparé pour un dispositif d'arrêt sans clavette.
• Compatibilité : conçu pour chaînes rondes DIN 764 / DIN 766 / CICSA LH ; compatible avec manilles DIN 5699 et DIN 745 ; attaches de godets ATS ; attaches racleuses ALH/BLH.
• Construction : conception segmentée permettant le remplacement des sections de roulement usées sans remplacer la roue entière.
• Diamètres nominaux standard (catalogue) : 450 mm à 800 mm. Diamètres de chaîne standard couverts : 13 mm à 26 mm. Autres diamètres disponibles sur demande.
• Exemples typiques de dimensions D1 (alésage extérieur / moyeu) et de masse indiqués dans le tableau des paramètres ; masse par roue approximativement de 100 kg à 250 kg selon le modèle.
• Emballage : Carton + palette acier.
