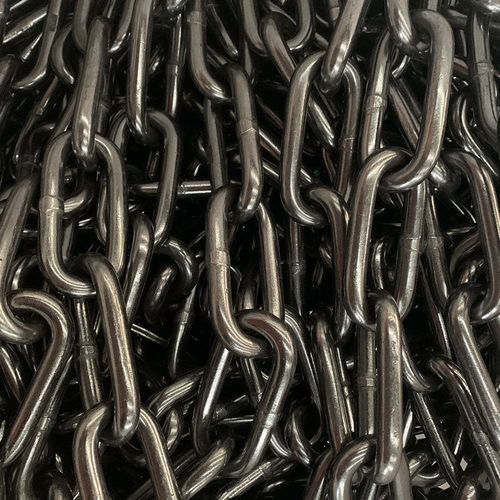

Chaîne de convoyage en acier DIN 20637

à maillonpour l'industrie minière

Aperçu
Chaînes monorail à maillon long en acier rond, calibrées et testées pour suspensions en exploitation minière. Fabriquées en acier allié contenant Ni, Cr, Mo et autres éléments d'alliage ; performances mécaniques supérieures d'environ 10% par rapport à la norme DIN 20637 originale.

Brève description
Chaînes monorail pour mines — chaînes rondes à maillon long testées, adaptées aux systèmes de suspension pour convoyeurs et applications monorail.

Mots-clés

• Monorails pour exploitation minière
• Maillon long testé
• DIN 20637

Tableau des paramètres
Dimensions de chaîne | d x p | d (mm) | p (mm) | b1 (mm) | Force d'essai (kN) | Force de rupture (kN) | Allongement unitaire à la force d'essai (%) max. | Allongement unitaire à la force de rupture (%) min. | Flèche F (mm) min. | Poids (kg/m)
16x80 | 16x80 | 16 ±0.6 | 80 ±1.5 | 22.4 +3/-0 | 60 | 180 | 1.6 | 2.0 | 21 | 4.7
18x90 | 18x90 | 16 ±0.9 | 90 ±1.5 | 25.0 +3/-0 | 100 | 250 | 1.6 | 2.0 | 23 | 6.0

Normes
DIN 20637

Caractéristiques techniques

• Type de produit : Monorails pour mines (chaînes rondes testées pour suspensions, maillon long testé)
• Matériaux : Acier allié contenant Ni, Cr, Mo et autres éléments d'alliage
• Performances : Propriétés mécaniques supérieures d'environ 10% à la norme DIN 20637 originale
• Normes : DIN 20637
• Tailles de chaîne disponibles et paramètres clés (extrait) :

  • 16x80 — d : 16 ±0.6 mm ; p : 80 ±1.5 mm ; b1 : 22.4 +3/-0 mm ; Force d'essai : 60 kN ; Force de rupture : 180 kN ; Allongement à la force d'essai (max) : 1.6% ; Allongement à la force de rupture (min) : 2.0% ; Flèche F min : 21 mm ; Poids : 4.7 kg/m
  • 18x90 — d : 16 ±0.9 mm ; p : 90 ±1.5 mm ; b1 : 25.0 +3/-0 mm ; Force d'essai : 100 kN ; Force de rupture : 250 kN ; Allongement à la force d'essai (max) : 1.6% ; Allongement à la force de rupture (min) : 2.0% ; Flèche F min : 23 mm ; Poids : 6.0 kg/m
