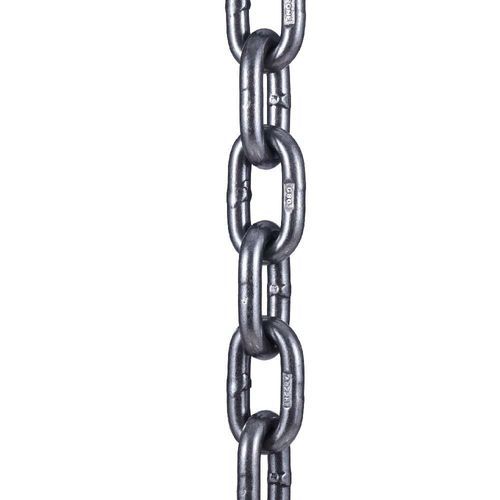

Chaîne de levage en acier Grade 80

en acier trempéen alliageen acier à haute résistance

Présentation
La Chaîne de levage/remorquage Grade 80 est une chaîne en acier allié trempé conçue pour des applications de levage en hauteur, de remorquage et d'arrimage nécessitant une haute résistance. Elle représente l'option la plus économique parmi les grades approuvés pour le levage en hauteur (Grade 80, Grade 100, Grade 120). La fabrication comprend des contrôles tout au long du processus pour satisfaire ou dépasser les spécifications NACM, ASTM et OSHA. Disponible en tambours pleins, demi-tambours, longueurs coupées au pied et ensembles d'arrimage ; accessoires Grade 80 disponibles.

Caractéristiques et avantages

• Fabriquée en acier allié trempé pour une résistance à la traction élevée
• Traitement par induction optimisant la résistance et les caractéristiques d'allongement
• Finition : revêtement noir « armour coat » (option électrozinguée référencée)
• Conforme ou supérieure aux normes NACM et ASTM ; approuvée pour le levage en hauteur
• Disponible en plusieurs tailles et conditionnements

Notes
La Chaîne Grade 80 est également appelée Grade 8, System 8 ou Spectrum 8.

Paramètres
Grade de la chaîne : NACM et ASTM classent les chaînes par grade ; un grade supérieur implique une capacité de charge utile (WLL) plus élevée pour la même section.
Capacité de charge de travail (WLL) : Capacité nominale à appliquer en traction directe sur une longueur droite de chaîne non endommagée.
Essai d'épreuve : Force d'essai appliquée lors de la fabrication pour vérifier l'intégrité ; ne constitue pas un critère de conception en service.
Force minimale de rupture : Force minimale à laquelle la chaîne s'est rompue lors des essais en fabrication ; non utilisable comme critère de conception en service.
Levage en hauteur : Opération élevant une charge suspendue librement à une position où sa chute pourrait causer des blessures ou des dommages matériels.

Tableau des tailles de chaîne
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
9/32" | 9 | 3,500 | 0.72 | 0.28" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 4,500 | 1.06 | 0.33" | 1.02" | 26 | 0.48" | 12
3/8" | 10 | 7,100 | 1.50 | 0.40" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 12,000 | 2.61 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 18,100 | 3.61 | 0.63" | 1.93" | 19 | 0.92" | 23
3/4" | 20 | 28,300 | 6.21 | 0.79" | 2.36" | 60 | 1.02" | 26
7/8" | 22 | 34,162 | 7.17 | 0.87" | 2.60" | 66 | 1.14" | 29
1" | 26 | 47,606 | 10.4 | 1.02" | 3.07" | 78 | 1.34" | 34
1-1/4" | 32 | 72,300 | 15.5 | 1.25" | 3.50" | 89 | 1.75" | 44

Normes et emballage
Nom : Grade 80 Alloy Steel NACM96 Standard Electro Galvanized Tow Link Chain
MOQ : 100 mètres
Emballage : carton + palette acier

Spécifications techniques

• Produit : Chaîne Grade 80 (acier allié trempé)
• Approbation : Convient et approuvé pour le levage en hauteur
• Conformité : NACM, ASTM, OSHA (respecte ou dépasse)
• Finition : Revêtement noir « armour coat » (option électrozinguée référencée)
• Procédé : Traitement thermique par induction pour renforcer résistance et allongement
• Disponibilité : Tambours pleins, demi-tambours, coupée au pied, ensembles d'arrimage ; accessoires Grade 80 disponibles
• MOQ : 100 mètres
• Emballage : carton + palette acier
• Tableau des WLL et données dimensionnelles ci-dessus (tailles de 9/32" à 1-1/4")
