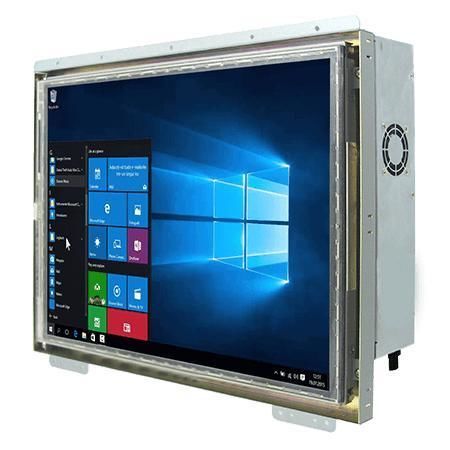

Panel PC à écran tactile résistif R15IAD7T-OFC3

LCD15"Intel® Core i3

Présentation
Le Winmate R15IAD7T-OFC3 est un PC industriel 15" en open frame conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il intègre des processeurs Intel® Core™ T‑series de 12e/14e génération, mémoire DDR5, Ethernet 2,5 Gb et des options de montage polyvalentes pour une intégration industrielle fiable.

Principales caractéristiques

• Écran open frame 15" 1024 x 768
• Options CPU Intel® Core™ i3/i5/i7/i9 (T‑series, 12e/14e gen)
• 2 x SO‑DIMM DDR5 4800 MHz, jusqu'à 64 Go
• Double Ethernet 2,5 Gb (contrôleurs Intel®)
• Multi‑affichage : DP1.4a (DP++) par défaut ; HDMI 2.0b en option
• Nombreuses E/S : 4 x USB 3.2 Gen2x1, ports série, audio
• Alimentation : entrée 12V DC (connecteur Din4)

Points forts

• Variantes CPU T‑series pour adapter performance et consommation
• Stockage NVMe M.2 avec baies SATA 2.5" optionnelles et prise en charge RAID
• Montage flexible : open frame, montage en panneau ou VESA
• Châssis métallique avec refroidissement par ventilateur pour fonctionnement continu

Affichage

• Taille : 15.0"
• Résolution : 1024 x 768
• Tactile / Verre : écran résistif en option ; verre de protection sans tactile en option
• Luminosité : 300 nits ; Contraste : 2000:1 ; Angles de vue : 88/88/88/88
• Zone active : 304.1 x 228.1 mm

Spécifications système

• CPU par défaut : Intel® Core™ i3-12100TE ; options : i5-12500TE, i7-12700TE, i9-12900TE et variantes T récentes
• Chipset : Intel® R680E ; Sécurité : TPM 2.0
• Mémoire : 2 x non‑ECC SO‑DIMM DDR5 4800MHz, jusqu'à 64 Go
• Stockage : 128GB SSD par défaut ; options jusqu'à 4TB ; M.2 2280 NVMe ; option 2 x SATA III 2.5" (RAID)
• Réseau : double 2.5GbE Intel®
• Systèmes supportés : Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04 (Linux : Wake on Touch non pris en charge)

Mécanique

• Dimensions : 358 x 292 x 72 mm
• Poids : 4.1 kg
• Montage : open frame (standard) ; montage en panneau et VESA en option
• Boîtier : métal ; Refroidissement : ventilateur

Environnement

• Humidité de fonctionnement : 10%–90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

E/S

• USB : 4 x USB 3.2 Gen2x1 (Type A)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x RJ45 2.5 Giga
• Vidéo : 1 x DP1.4a (DP++), HDMI 2.0b optionnel (jusqu'à 4096x2160@60Hz)
• Audio : Mic-in, Line-out
• Expansion : M.2 2280 M-Key (NVMe), M.2 2230 E-Key (Wi‑Fi)
• Alimentation : 1 x 12V DC connecteur Din4

Certifications

• CE
• FCC

Accessoires inclus / optionnels

• Alimentation AC 100~240V vers DC, câble d'alimentation, visserie VESA (disponible en accessoires)

Caractéristiques techniques

• Modèle : R15IAD7T-OFC3
• Marque : Winmate
• Taille d'écran : 15.0" — Résolution : 1024 x 768
• Procuteurs : Intel® Core™ i3/i5/i7/i9 T-series
• Mémoire : 2 x SO‑DIMM DDR5 4800MHz, jusqu'à 64 Go
• Stockage : NVMe M.2 + SATA III optionnel
• Dimensions : 358 x 292 x 72 mm — Poids : 4.1 kg
