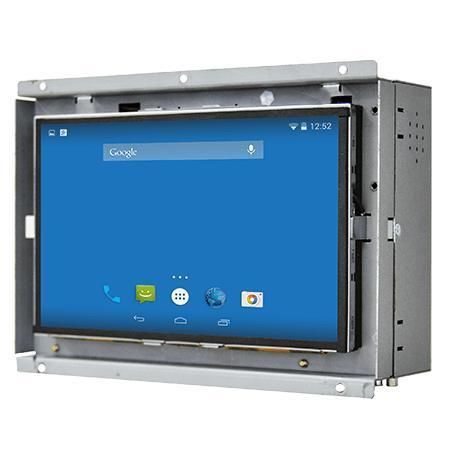

Panel PC à écran tactile W07FA3S-OFT1

à écran tactile résistif7"Dual Core

Présentation
Le Winmate W07FA3S-OFT1 est un PC panel Open Frame 7 pouces équipé d'un processeur NXP i.MX6, conçu pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur (HMI). Il s'adresse aux acheteurs industriels, OEM et intégrateurs systèmes recherchant une solution embarquée sans ventilateur et à faible consommation avec disponibilité long terme.

Principales caractéristiques

• Écran 7" TFT 1024 x 600 avec écran tactile résistif (verre de protection en option)
• Design Open Frame avec options de montage multiples
• NXP A9 i.MX6 Dual Core 1.0 GHz (Quad Core en option)
• LPDDR3 1 Go intégré (2 Go en option) et eMMC 16 Go (32 Go en option)
• Interfaces : 1 x USB 2.0 Type-A, 1 x USB OTG / Mini USB console, 1 x RS-232/422/485, 1 x emplacement Micro SD, 1 x Micro HDMI (option)
• Fonction PoE (PD, IEEE 802.3at) en option
• Boîtier métallique, conception sans ventilateur et faible consommation

Soulignements / Détails produit
Tactile résistif ou verre de protection disponible pour s'adapter aux besoins opérateurs en milieu industriel. Conception basse consommation et gestion thermique efficace pour une exploitation continue. Montages disponibles : open frame (par défaut), montage en panneau et montage VESA. Extensions possibles via mPCIe et interface CANBUS (D-sub9).

Certifications
CE, FCC

Images et aspects visuels
Les visuels montrent généralement la construction open frame, les options de surface tactile, l'emplacement des entrées/sorties et les variantes de montage ainsi que les accessoires (adaptateur, visserie VESA).

Caractéristiques / spécifications techniques

• Modèle : W07FA3S-OFT1
• Marque : Winmate
• Type : Open Frame Panel PC 7"
• Processeur : NXP i.MX6 Dual Core 1.0 GHz (Quad Core optionnel)
• Mémoire : 1 GB LPDDR3 (par défaut) ; 2 GB optionnel
• Stockage : eMMC onboard 16 GB (par défaut) ; 32 GB optionnel
• Systèmes d'exploitation : Linux Ubuntu 18.04 (option), Android 6.0 (option), Debian 7.0 (option), Linux 4.1.15 QT 5.5 (option)
• WLAN / Bluetooth : optionnel via module mPCIe
• Écran : 7.0" TFT LCD 1024 x 600 ; luminosité 320 nits ; contraste 1000:1 ; angles de vue 75/75/75/70 ; zone active 153.6 x 90 mm
• Tactile / Verre : écran résistif (option) ; verre de protection sans fonction tactile (option)
• Dimensions : 190 x 139.6 x 51.8 mm
• Poids : 1.2 kg
• Montage : Open frame (par défaut) ; Panel mount (optionnel) ; VESA mount (optionnel)
• Boîtier : Metal Housing
• Refroidissement : Fanless Design
• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Certifications : CE, FCC
• Ports USB : 1 x Console Port (Mini USB) ; 1 x USB OTG ; 1 x USB 2.0 (Type-A)
• Port série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x RJ45 avec PoE (PD, IEEE 802.3at)
• Vidéo : 1 x Micro HDMI (support uniquement sous Android)
• Audio : 2 x Speaker
• Slot SD : 1 x Micro SD
• Extension : 1 x mPCIe (pour module Wi‑Fi)
• CANBUS : 1 x CANBUS, D-sub9
• Alimentation : 1 x 12V DC, 2-Pin Terminal Block
• Puissance nominale : 12V DC ; Adaptateur 12V 50W (accessoire)
• PoE : IEEE 802.3at (25 W)
• Accessoires : Adaptateur 100~240V AC→12V DC, cordon d'alimentation, visserie VESA
