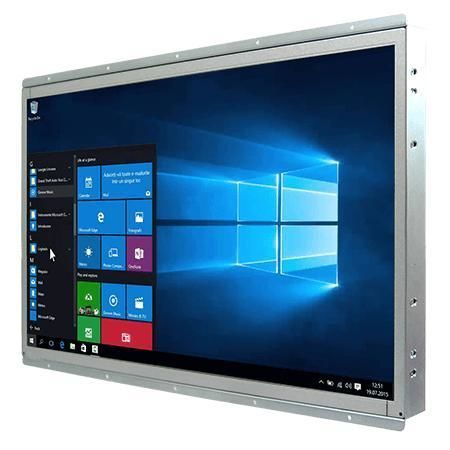

Panel PC à écran tactile résistif W22IF7T-OFA3

21.5"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Résumé produit
Le Winmate W22IF7T-OFA3 est un PC panneau Open Frame 21,5 pouces conçu pour l'IHM industrielle, le contrôle machine et l'automatisation d'usine. Basé sur les processeurs Intel® Core™ i3/i5/i7 (Coffee Lake Refresh), il propose un écran Full HD 1920 x 1080, des options de stockage et d'extension flexibles, des E/S industrielles et des modes de montage adaptés à l'intégration OEM ou embarquée.

Principales caractéristiques

• Écran 21,5" 1920 x 1080 ; tactile résistif optionnel ou vitre de protection
• Intel® 9e génération Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Stockage flexible : M.2 NVMe/SATA et SATA 2,5" (RAID 0/1 pris en charge)
• Multiples E/S : 4 x USB 3.2 Gen1 (Type-A), 2 x LAN Gigabit, 2 ports série
• Alimentation 12 V DC verrouillable ; sortie DisplayPort et HDMI en option

Présentation
Le châssis supporte le montage open-frame par défaut et propose des options panel-mount et VESA pour des installations variées. TPM 2.0 est disponible pour la sécurité plate-forme et un module WLAN est pris en charge via M.2 E-Key. La conception thermique et la faible consommation permettent une exploitation continue en environnement de production.

Caractéristiques / spécifications techniques

• Modèle : W22IF7T-OFA3
• Affichage / Résolution : 21,5" / 1920 x 1080
• Tactile / Verre : écran résistif (optionnel) ; verre de protection sans tactile (optionnel)
• Luminosité / Contraste / Angles : 250 nits / 3000:1 / 89/89/89/89
• Zone active : 476,64 x 268,11 mm
• Processeur (exemples) : Intel® Core™ i7-9700TE (1,8 GHz, jusqu'à 3,8 GHz) par défaut ; i5-9500TE ; i3-9100TE (en options)
• Chipset : Intel® Q370
• Mémoire : 2 x SO-DIMM non-ECC, jusqu'à 64 Go
• Stockage : SSD 128 Go par défaut ; options 256/512 Go / 1 To / 2 To ; M.2 2280 M-Key (NVMe/SATA) ; 2 x SATA III pour disques 2,5" (RAID 0/1)
• Ethernet : 2 x contrôleurs Gigabit Intel®
• Sécurité : TPM 2.0
• Systèmes (optionnel) : Windows 10 IoT Enterprise 64-bit ; Linux Ubuntu (18.04 / 20.04)
• WLAN / BT : optionnel (M.2 2230 E-Key)
• Dimensions / Poids : 504 x 318 x 74 mm / env. 5,5 kg
• Montage : Open frame (par défaut) ; Panel mount / VESA mount optionnels
• Boîtier / Refroidissement : boîtier métal ; refroidissement par ventilateur
• Températures de fonctionnement / stockage : 0 °C à 50 °C / -10 °C à 60 °C
• Humidité : 10% à 90% HR, sans condensation
• Certifications : CE, FCC
• E/S : 4 x USB 3.2 Gen1 Type-A ; 1 x RS232/422/485 (par défaut RS232) + 1 x RS232 ; 2 x LAN Gigabit RJ45 ; 1 x DP1.2 (par défaut) ; 1 x HDMI 1.4 (optionnel)
• Audio : Mic-in, Line-out, 2 x haut-parleurs
• Extensions : M.2 2280/2242 M-Key, M.2 2230 E-Key, PCIe 3.0 x16 optionnel
• Indicateurs & commandes : LED alimentation, LED stockage, bouton d'alimentation, bouton reset, bouton de réglage de la luminosité
• Alimentation / Adaptateur : 1 x 12 V DC Din4 verrouillable ; adaptateur 12 V 120 W
• Accessoires : adaptateur AC 100~240 V vers DC, cordon secteur, vis VESA, manuel
