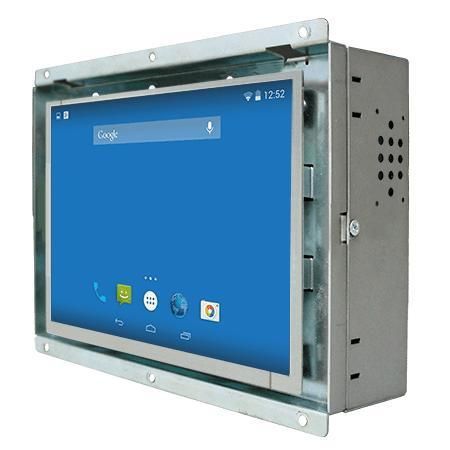

Panel PC à écran tactile résistif R05FA3S-OFD1

TFT LCD5.7"i.MX6 Cortex A9

Présentation
Winmate R05FA3S-OFD1 est un PC panel Open Frame de 5,7 pouces basé sur la plateforme NXP i.MX6 (Dual Core 1,0 GHz ; Quad Core en option). Conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur, il propose un fonctionnement sans ventilateur, un stockage eMMC embarqué et des options de montage adaptées à l'intégration OEM.

Principales caractéristiques

• Écran 5,7 pouces TFT, 640 x 480, 900 nits
• Écran tactile résistif en option ou variante avec verre de protection
• Processeur NXP i.MX6 A9 Dual Core 1,0 GHz (Quad Core optionnel)
• LPDDR3 1 GB embarqué (option 2 GB) et eMMC 16 GB (option 32 GB)
• PoE PD optionnel (IEEE 802.3at)
• Conception sans ventilateur, faible consommation pour fonctionnement continu

Points forts

• Options de surface : tactile résistif ou verre de protection selon l'usage opérateur.
• Intégration : châssis open-frame compatible montage arrière, montage panneau et VESA pour boîtiers OEM.
• Extension : emplacement mPCIe pour modules sans fil et I/O configurables pour interfaces industrielles.

Certifications

• CE
• FCC

Entrées/Sorties et extension

• USB : port console Mini USB, USB OTG, 1 x USB 2.0 Type-A
• Série : 1 x RS-232/422/485 (par défaut RS-232)
• LAN : 1 x RJ45 avec PoE optionnel (PD, IEEE 802.3at)
• Vidéo : 1 x Micro HDMI (optionnel, supporté sur Android)
• Stockage : 1 x lecteur Micro SD ; eMMC embarqué
• Audio : 2 x haut-parleurs
• Extension : 1 x emplacement mPCIe (half-size pour Wi‑Fi)
• Bus terrain : 1 x CANBUS (D-sub9)
• Alimentation : 12V DC via bornier 2 broches

Mécanique & Environnement

• Dimensions : 160 x 129.6 x 54 mm
• Poids : env. 0,7 kg
• Boîtier : châssis métallique, construction open-frame
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Humidité de fonctionnement : 10% à 90% HR, sans condensation

Accessoires

• Adaptateur AC 100–240V → 12V DC (typique)
• Cordon d'alimentation
• Visserie pour montage VESA

Caractéristiques techniques

• Modèle : R05FA3S-OFD1
• Fabricant : Winmate
• Processeur : NXP i.MX6 Dual Core 1,0 GHz (Quad Core optionnel)
• Mémoire : 1 GB LPDDR3 (par défaut), 2 GB optionnel
• Stockage : eMMC 16 GB onboard (par défaut), 32 GB optionnel
• Affichage : 5,7 pouces, 640 x 480, 900 nits
• Tactile : résistif optionnel ; verre de protection optionnel
• Montage : Open Frame, Panel Mount, VESA Mount
• Alimentation : 12V DC ; adaptateur 12V 50W recommandé ; PoE PD IEEE 802.3at (25 W) optionnel
• Systèmes d'exploitation (optionnels) : Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 + Qt 5.5
• Certifications : CE, FCC
