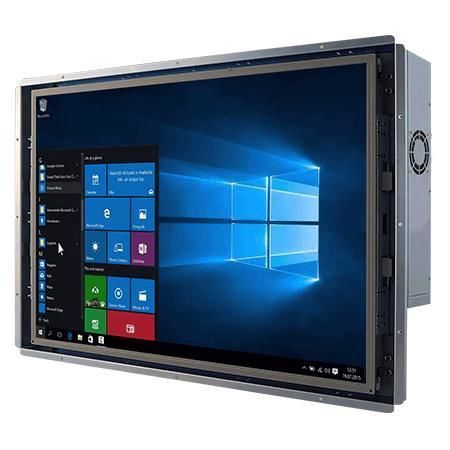

Panel PC à écran tactile résistif W18IP7T-OFA2

LCDTFT LCD18.5"

Présentation
Le Winmate W18IP7T-OFA2 est un PC panneau open-frame de 18,5 pouces équipé d'un processeur Intel® Pentium® N4200, destiné au contrôle machine, à l'automatisation industrielle et aux IHM opérateur. Conçu pour une consommation réduite, un fonctionnement sans ventilateur et des intégrations OEM/intégrateur faciles.

Principales caractéristiques

• Intel® Pentium® N4200 (Apollo Lake) 1,10 GHz (boost jusqu'à 2,5 GHz)
• Stockage flexible : emplacement 2,5" HDD, SSD et interfaces M.2
• Entrées/Sorties : 4 x USB3.0, 2 x LAN Gigabit, ports série (RS232/422/485)
• Alimentation 12 V DC (connecteur Din4)
• Sorties vidéo : DisplayPort 1.2 par défaut, HDMI 1.4 et VGA en option
• Écran : tactile résistif optionnel ou verre de protection non tactile

Fonctionnalités additionnelles
Boîtier métallique lüfterlos pour dissipation thermique efficace, modes de montage multiples (open frame, montage sur panneau, VESA) et configuration d'E/S adaptée aux systèmes d'automatisation et d'intégration OEM.

Affichage

• Taille : 18,5 pouces
• Touch/Glass : écran résistif (optionnel) ou verre de protection sans fonction tactile (optionnel)
• Résolution : 1366 x 768
• Luminosité : 450 nits
• Contraste : 1000:1
• Angles de vue : 85/85/80/80
• Zone active : 409,8 x 230,4 mm

Spécifications système

• Processeur : Intel® Pentium® N4200 1.1 GHz (jusqu'à 2.5 GHz)
• Mémoire : SO-DIMM double canal (non ECC) jusqu'à 16 Go
• Stockage : SSD 128 Go par défaut ; options 256/512 Go, 1 To ; 2 x SATA III pour 2,5" (optionnel, support RAID)
• Ethernet : 2 x contrôleurs Intel® Gigabit
• Sécurité : TPM 2.0
• Systèmes : Windows 10 IoT Enterprise (64-bit) et variantes Linux en option
• WLAN : optionnel via M.2 2230 E-key

Mécanique

• Dimensions : 476 x 299 x 63 mm
• Poids : ~4,7 kg
• Montage : Open frame (par défaut) ; montage panneau et VESA en option
• Boîtier : métal
• Refroidissement : conception sans ventilateur

Environnement

• Humidité fonctionnement : 10%–90% RH sans condensation
• Température fonctionnement : 0°C à 50°C
• Température stockage : -10°C à 60°C

Certification

• CE
• FCC

Ports E/S

• USB : 4 x USB3.2 Gen1 Type-A
• Serial : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232 (configurations optionnelles)
• LAN : 2 x RJ45 Gigabit
• Vidéo : 1 x DP1.2 (par défaut) ; HDMI 1.4 et VGA en option
• Audio : Mic in, Line out, 2 x haut-parleurs
• Expansion : M.2 2242 B-key (SSD SATA), M.2 2230 E-key (Wi‑Fi), PCIe 2.0 x1
• Indicateurs & commandes : LED power, LED storage, bouton réglage luminosité, bouton Power, Reset
• Alimentation : 1 x 12V DC (Din4)

Accessoires

• Accessoires inclus/optionnels : adaptateur 100~240V AC vers 12V DC, cordon d'alimentation, visserie VESA, CD drivers & manuel (selon configuration)

Alimentation

• Entrée : 12V DC
• Adaptateur : exemple 12V 84W

Caractéristiques / spécifications techniques

• Modèle : W18IP7T-OFA2
• Marque : Winmate
• Taille d'affichage : 18,5 pouces
• Résolution : 1366 x 768
• Processeur : Intel® Pentium® N4200
• Mémoire : jusqu'à 16 Go SO-DIMM
• Stockage par défaut : 128 GB SSD, options multiples
• LAN : 2 x Gigabit
• Ports série : support RS232/422/485
• USB : 4 x USB3.0 Type-A
• Sorties vidéo : DP1.2 (par défaut), HDMI/VGA optionnels
• Montage : Open frame / Panel / VESA
• Dimensions & poids : 476 x 299 x 63 mm ; ~4,7 kg
• Température fonctionnement : 0°C à 50°C
• Certifications : CE, FCC
