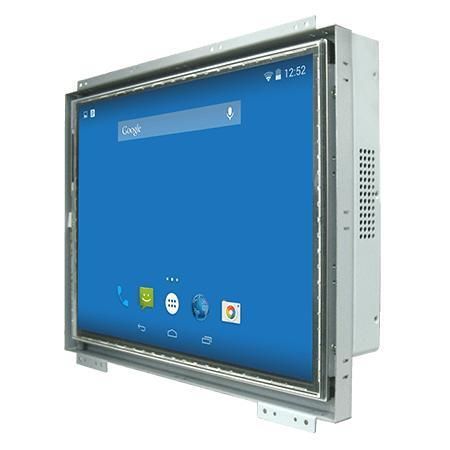

Panel PC à écran tactile résistif R15FA3S-OFC3

TFT LCD15"NXP i.MX6

Présentation
Le Winmate R15FA3S-OFC3 est un Panel PC open frame de 15,0 pouces équipé d'un processeur NXP i.MX6 (Dual Core 1,0 GHz, Quad Core en option). Conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur, il propose une conception sans ventilateur, une faible consommation et plusieurs options de montage pour intégration OEM.

Fonctionnalités principales

• Écran 15,0 pouces 1024 x 768 TFT avec tactile résistif (verre de protection optionnel)
• Processeur NXP i.MX6 Dual Core 1,0 GHz (Quad Core optionnel)
• LPDDR3 embarqué 1 Go (option 2 Go)
• eMMC embarqué 16 Go (option 32 Go)
• Ports USB : 1 x USB 2.0 Type-A, 1 x USB OTG, 1 x Mini USB console
• Série : 1 x RS-232/422/485 (par défaut RS-232)
• Emplacement Micro SD ; 1 x Micro HDMI (optionnel)
• LAN RJ45 avec PoE PD (IEEE 802.3at, 25 W) en option
• Conception fanless, boîtier métallique, options de montage multiples

Caractéristiques d'usage et design

• Choix entre tactile résistif ou verre de protection pour applications sans tactile
• Faible consommation et refroidissement passif pour fonctionnement industriel continu
• Montage adaptable : open frame, montage en panneau, montage VESA pour intégration
• Boîtier métallique adapté au déploiement industriel

Certifications

• CE
• FCC

Caractéristiques / spécifications techniques

• Modèle : R15FA3S-OFC3
• Processeur : NXP i.MX6 Dual Core 1,0 GHz (Quad Core optionnel)
• Mémoire : 1 Go LPDDR3 (par défaut), 2 Go optionnel
• Stockage : eMMC embarqué 16 Go (par défaut), 32 Go optionnel
• Systèmes d'exploitation (optionnels) : Linux Ubuntu 18.04 ; Android 6.0 ; Debian 7.0 ; Linux 4.1.15 QT 5.5
• WLAN / Bluetooth : support optionnel via module mPCIe
• Affichage : 15,0 pouces, 1024 x 768, 300 nits, contraste 2000:1, angles de vue 88/88/88/88
• Tactile / Verre : écran résistif (option) ou verre de protection (option)
• Zone active : 304,1 x 228,1 mm
• Dimensions : 357,6 x 292 x 52 mm ; Poids : 4,1 kg
• Montage : Open Frame, Panel Mount, VESA Mount
• Boîtier : métal ; Refroidissement : fanless
• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C ; Température de stockage : -10°C à 60°C
• Ports E/S : USB (Mini USB console, USB OTG, USB2.0 Type-A) ; Série RS232/422/485 ; LAN RJ45 avec PoE PD ; Micro HDMI (option) ; Audio : 2 x haut-parleurs ; Emplacement Micro SD
• Extension : 1 x emplacement mPCIe (half-size pour Wi‑Fi)
• CANBUS : 1 x CANBUS D-sub9
• Alimentation : 1 x 12V DC, borne 2 broches ; Adaptateur : 12V 50W (100~240V AC vers DC)
• PoE : PD conforme IEEE 802.3at (25 W)
• Accessoires : Adaptateur AC, cordon d'alimentation, vis VESA, CD de pilotes & manuel
• Certifications : CE, FCC
