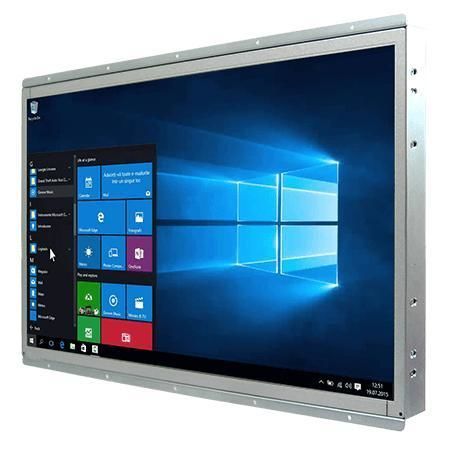

Panel PC à écran tactile résistif W22IAD7T-OFA3

LCD21.5"Intel® Core™ i9

Résumé
Winmate W22IAD7T-OFA3 est un PC industriel Open Frame de 21,5 pouces conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il accepte des processeurs Intel® Core™ (12e/14e génération selon configuration) et propose des options d'E/S flexibles, double Ethernet 2,5GbE et plusieurs modes de montage pour des déploiements industriels longue durée.

Principales caractéristiques

• Écran 21,5" FHD (1920 x 1080) Open Frame
• Processeurs Intel® Core™ (i3 / i5 / i7 / i9 ; options Alder Lake / Raptor Lake)
• 2 x SO-DIMM DDR5 4800MHz, jusqu'à 64 Go
• Double Ethernet 2.5 Gigabit
• Multi-affichage : DP 1.4a (par défaut), HDMI 2.0b (option)
• Plusieurs E/S : 4 x USB 3.2 Gen2, ports série, audio, emplacements d'extension
• Entrée d'alimentation 12V DC

Présentation produit
Panel PC haute performance adapté aux IHM industrielles et au contrôle machine. Disponible avec écran tactile résistif ou verre de protection sans tactile. Conçu pour une dissipation thermique efficace, une consommation réduite et de larges possibilités d'extension (M.2 NVMe, module Wi‑Fi, SATA). Open Frame par défaut ; montage panneau ou VESA en option.

Affichage
Taille : 21,5 pouces
Touch / Glass : Écran résistif (option) ; Verre de protection sans fonction tactile (option)
Résolution : 1920 x 1080
Luminosité : 250 nits
Ratio de contraste : 3000:1
Angles de vue : 89/89/89/89
Zone active : 476.64 x 268.11 mm

Spécification système
Processeurs : Intel® Core™ i3-12100TE (par défaut) ; options i5-12500TE, i7-12700TE, i9-12900TE ; options T-series récentes : i3-14100T, i5-14500T, i7-14700T, i9-14900T.
Chipset : Intel® R680E
Mémoire : 2 x non-ECC SO-DIMM DDR5 4800MHz, jusqu'à 64GB
Stockage : SSD 128GB par défaut ; options 256/512GB/1TB/2TB/4TB ; 2 x SATA III pour disques 2,5" (RAID optionnel)
Ethernet : 2 contrôleurs Intel® 2.5GbE
Sécurité : TPM 2.0
Systèmes d'exploitation : Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (optionnels ; Wake on Touch non supporté sous Ubuntu)
Sans fil : Modules WLAN/BT optionnels via M.2 2230 E-Key

Conception mécanique
Dimensions : 504 x 318 x 83 mm
Poids : 5,5 kg
Montage : Open Frame (par défaut) ; Panel mount (option) ; VESA (option)
Boîtier : Châssis métallique
Refroidissement : Ventilateur

Environnement
Humidité de fonctionnement : 10%–90% RH, sans condensation
Température de fonctionnement : 0°C à 50°C
Température de stockage : -10°C à 60°C

Certifications
CE, FCC

E/S
USB : 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
LAN : 2 x 2.5 Giga LAN RJ45
Vidéo : 1 x DP1.4a DP++ (jusqu'à 4096x2160@60Hz par défaut) ; 1 x HDMI 2.0b (optionnel, jusqu'à 4096x2160@60Hz)
Audio : Entrée micro, Sortie ligne
Expansion : 1 x M.2 2280 M-Key (NVMe) ; 1 x M.2 2230 E-Key (Wi‑Fi)
Alimentation : 1 x 12V DC, connecteur Din4

Contrôles & Accessoires
Boutons : Marche/Arrêt, Reset
Accessoires : Adaptateur 100~240V AC→DC ; cordon d'alimentation ; vis VESA
Adaptateur : 12V DC, 220W (exemple)

Cas d'utilisation

• Contrôle de machines et automatisation industrielle
• Panneaux IHM opérateur en lignes de production
• Intégration OEM et solutions embarquées nécessitant une disponibilité à long terme

Caractéristiques techniques

• Modèle : W22IAD7T-OFA3
• Affichage : 21,5" FHD (1920x1080), 250 nits, tactile résistif en option
• CPU : Intel® Core™ i3/i5/i7/i9 (options Alder Lake / Raptor Lake)
• Chipset : Intel® R680E
• Mémoire : 2 x SO-DIMM DDR5 jusqu'à 64GB
• Stockage : SSD 128GB par défaut ; options NVMe / SATA
• Ethernet : Dual 2.5GbE
• E/S : 4 x USB 3.2 Gen2, ports série, DP1.4a (HDMI 2.0b optionnel), audio
• Alimentation : Entrée 12V DC (Din4) ; adaptateur 12V 220W
• Montage : Open Frame / Panel mount / VESA
• Dimensions / Poids : 504 x 318 x 83 mm / 5,5 kg
• Plage d'utilisation : 0°C à 50°C ; 10%–90% RH sans condensation
• Sécurité : TPM 2.0
• Certifications : CE, FCC
