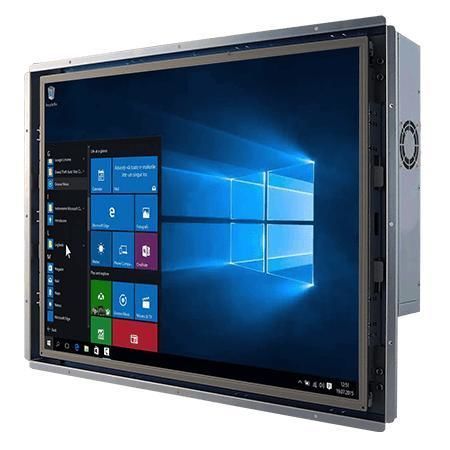

Panel PC à écran tactile résistif R19IF7T-OFA1

19"Intel® Core i3Intel® Core i7

Overview
Le R19IF7T-OFA1 est un PC à châssis ouvert 19 pouces destiné au contrôle machine, à l'automatisation industrielle et aux IHM opérateur. Il accepte les processeurs Intel® Core™ i3/i5/i7 (Coffee Lake Refresh) et propose des options de stockage et d'E/S adaptées aux intégrateurs et aux applications OEM.

Key features

• Écran 19" 1280 x 1024, tactile résistif (verre protecteur en option)
• Processeurs Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Stockage flexible : M.2 2242/2280 et baies 2,5" SATA (RAID optionnel)
• Multiples E/S : 2 ports série, 4 x USB 3.2 Gen1 Type-A, 2 x LAN Gigabit
• Alimentation 12 V DC via connecteur Din4 verrouillable
• Sorties vidéo : DP jusqu'à 4096 x 2304 @60 Hz; HDMI en option

Overview - Highlights
Choix d'écran tactile résistif ou verre de protection. Conception basse consommation avec refroidissement ventilé pour une exploitation stable en milieu de production. Montage en Open Frame, intégration panneau ou VESA.

Display
Taille : 19.0 pouces
Résolution : 1280 x 1024
Tactile / Verre : Écran résistif (option) ; Verre protecteur sans tactile (option)
Luminosité : 400 nits
Contraste : 1000:1
Angles de vue : 85/85/80/80
Zone active : 376.32 x 301.06 mm

System specification
Processeur : Intel Core i7-9700TE 1.8 GHz (jusqu'à 3.8 GHz) par défaut ; Core i5-9500TE / Core i3-9100TE en option
Chipset : Intel® B360 (par défaut) ou Intel® Q370 (option, support vPRO/NVMe)
Mémoire : 1 x SO-DIMM DDR4 2400 MHz (4GB par défaut) ; évolutif jusqu'à 64GB
Stockage : M.2 2242 B-key SSD par défaut ; options M.2 2280 NVMe ; 2 x SATA III pour 2.5"
Ethernet : 2 x contrôleurs Intel® Gigabit
Sécurité : TPM 2.0
Systèmes : Windows 10 IoT Enterprise (64-bit) optionnel ; Linux (Ubuntu) optionnel
WLAN / Bluetooth : support optionnel via emplacement M.2 E-key

Mechanical
Dimensions : 429 x 355 x 71 mm (vérifier documentation SKU pour cote exacte)
Poids : ~4.8 kg
Montage : Open Frame, Panel Mount, VESA Mount
Boîtier : Châssis métallique
Refroidissement : Ventilation par ventilateur

Environment
Humidité : 10% à 90% RH, sans condensation
Température fonctionnement : 0 °C à 50 °C
Température stockage : -10 °C à 60 °C

Certification
CE, FCC

I/O and expansion

• USB : 4 x USB 3.2 Gen1 Type-A
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x RJ45 Gigabit
• Vidéo : 1 x DP1.2 (par défaut), 1 x HDMI 1.4 (optionnel)
• Audio : Mic in x1, Line out x1, Haut-parleurs x2
• Extension : M.2 2280/2242 M-Key, M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 (optionnel)
• Indicateurs / Commandes : LED Power, LED Storage, bouton réglage luminosité, Power et Reset
• Alimentation : 12V DC (Din4 verrouillable) ; adaptateur 12V 120W selon SKU

Accessories

• Adaptateur 100~240V AC vers 12V DC (12V 120W selon SKU)
• Cordon d'alimentation
• Visserie VESA (selon SKU)

Technical specifications

• Modèle : R19IF7T-OFA1
• Affichage : 19" 1280 x 1024, 400 nits, tactile résistif (option)
• CPU : Intel® Core™ i7-9700TE / i5-9500TE / i3-9100TE
• Mémoire : DDR4 SO-DIMM jusqu'à 64GB
• Stockage : M.2 NVMe/SATA + 2 x 2.5" SATA optionnel (RAID)
• LAN : 2 x Gigabit
• USB : 4 x USB 3.2 Gen1
• Série : RS232/422/485 configurable
• Vidéo : DP1.2 (HDMI optionnel)
• Alimentation : 12V DC (connecteur verrouillable)
• Montage : Open Frame / Panel / VESA
• Environnement : 0 °C à 50 °C fonctionnement
• Certifications : CE, FCC
