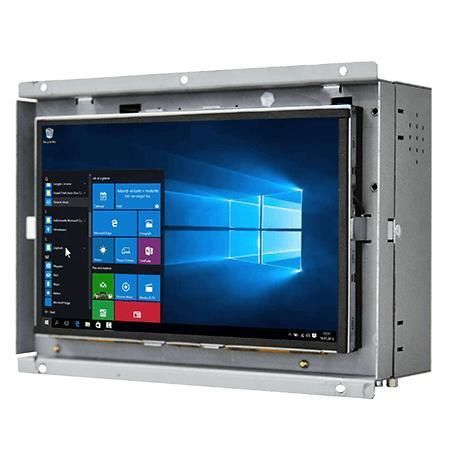

Panel PC à écran tactile résistif W07IE3S-OFT1

7"Intel® Celeron® N62111024 x 600

Présentation
Le Winmate W07IE3S-OFT1 est un PC panneau industriel de 7 pouces à châssis ouvert, équipé du processeur Intel® Celeron® N6211 (Elkhart Lake). Conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur, il répond aux besoins de faible consommation, de montage flexible et d'interfaces industrielles pour l'intégration système.

Principales caractéristiques

• Écran TFT SVGA 7.0" (1024 x 600)
• Processeur Intel® Celeron® N6211 (jusqu'à 3.0 GHz)
• 1 x SO-DIMM, prise en charge jusqu'à 16 Go DDR4
• 2 x contrôleurs Ethernet Intel® (2 x 2.5 Gbps RJ45)
• Prise en charge : 2 x SATA III, 4 x ports COM, 2 x USB 3.2 Gen2x1 (Type-A), 4 x USB 2.0

Points forts

• Options d'écran : tactile résistif en option ou verre de protection sans fonction tactile
• Boîtier métallique sans ventilateur pour refroidissement passif
• Multiples options de montage : châssis ouvert (par défaut), montage en panneau (option), montage VESA (option)

Certifications

• CE
• FCC

Écran et options tactiles
Proposé en tactile résistif lorsque l'interaction est nécessaire, ou en verre de protection sans tactile pour les installations non interactives. L'écran 7.0" offre 320 nits et une résolution 1024 x 600 adaptée aux écrans HMI et aux affichages machine.

Alimentation et dissipation
Conçu pour une faible consommation, le système utilise un refroidissement passif dans un boîtier métallique sans ventilateur pour un fonctionnement stable en milieu industriel. Entrée d'alimentation 12V DC (jack 2.5φ) ; adaptateur 12V 50W disponible.

Montage et intégration
Propose des options d'intégration flexibles : installation open frame, montage en panneau optionnel et compatibilité VESA. Les emplacements d'extension (M.2) et les connecteurs multiples facilitent l'intégration OEM et les évolutions système.

Système, stockage et extension

• Mémoire par défaut : 4 Go (options : 8 Go, 16 Go)
• Stockage par défaut : 128 Go SSD (options jusqu'à 2 To) ; 1 x SATA III pour SSD/HDD 2,5" (option)
• Extensions : 1 x M.2 2242 B-Key (SATA SSD), 1 x M.2 2230 E-Key (module Wi‑Fi)
• Sécurité : TPM 2.0
• Systèmes d'exploitation optionnels : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04

Caractéristiques techniques

• Modèle : W07IE3S-OFT1
• Taille d'écran : 7.0" ; Résolution : 1024 x 600 ; Luminosité : 320 nits ; Contraste : 1000:1 ; Angles de vue : 75/75/75/70 ; Zone active : 153.6 x 90 mm
• Processeur : Intel® Celeron® N6211 (jusqu'à 3.0 GHz)
• Mémoire : 1 x SO-DIMM, jusqu'à 16 Go DDR4 (4 Go par défaut)
• Stockage : 128 Go SSD par défaut ; options 256/512 Go / 1 To / 2 To ; 1 x SATA III pour 2,5" SSD/HDD (option)
• Ethernet : 2 x contrôleurs Intel® Ethernet (2 x 2.5 Gbps RJ45)
• USB : 2 x USB 3.2 Gen2x1 (Type-A), 4 x USB 2.0
• Série : 1 x RS232/422/485 (configurable), 1 x RS232
• Vidéo : HDMI 2.0 (option)
• Audio : 2 x haut-parleurs
• Indicateurs : LED Power, LED Storage
• Dimensions : 190 x 139.6 x 60.3 mm ; Poids : 1.2 kg
• Montage : Open frame (par défaut), Panel mount (option), VESA mount (option)
• Boîtier : metal housing ; Refroidissement : fanless design
• Humidité de fonctionnement : 10% à 90% RH, sans condensation ; Température de fonctionnement : 0°C à 50°C ; Température de stockage : -10°C à 60°C
• Alimentation : 1 x 12V DC (jack 2.5φ) ; Adaptateur : 12V 50W
• Boutons : 1 x Power, 1 x Reset
• Accessoires : adaptateur 100~240V AC vers 12V DC, câble d'alimentation, visserie VESA
