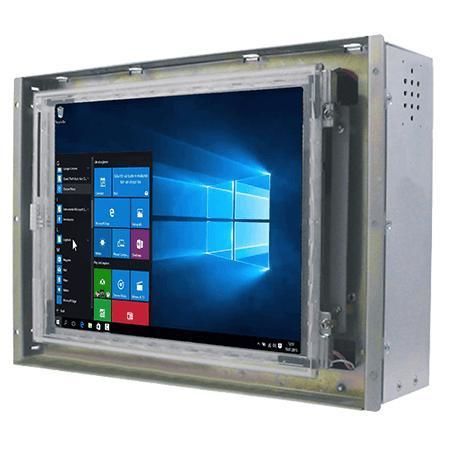

Panel PC à écran tactile résistif R08IE3S-OFU1

TFT LCD8.4"Intel® Celeron® N6211

Présentation
Le Winmate R08IE3S-OFU1 est un Panel PC industriel open-frame de 8,4 pouces équipé du processeur Intel® Celeron® Elkhart Lake N6211. Conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur, il offre un boîtier métallique fanless, une faible consommation et plusieurs options de montage pour intégrateurs et OEM.

Principales caractéristiques

• Écran TFT 8,4 pouces SVGA (800 x 600) — 600 nits
• Processeur Intel® Celeron® N6211 (jusqu'à 3,0 GHz)
• 1 x SO-DIMM DDR4, jusqu'à 16 Go (4 Go par défaut)
• 2 x contrôleurs Ethernet Intel® (2 x LAN 2,5 Giga RJ45)
• Stockage : M.2 2242 B-key SSD (128 Go par défaut), option SATA III 2,5"
• Extensions : M.2 2230 E-key pour Wi‑Fi ; M.2 2242 B-key pour SSD SATA III
• Multiples E/S : ports COM, USB 3.2 Gen2, USB 2.0, HDMI en option

Affichage

• Taille : 8,4 pouces
• Tactile / Verre : écran résistif optionnel ; verre de protection sans tactile en option
• Résolution : 800 x 600 (SVGA)
• Luminosité : 600 nits
• Ratio de contraste : 600:1
• Angles de vue : 75 / 75 / 60 / 70
• Zone active : 170,4 x 127,8 mm

Spécifications système

• Processeur : Intel® Celeron® N6211 (jusqu'à 3,0 GHz)
• Mémoire : 1 x SO-DIMM DDR4 3200 MHz — 4 Go par défaut ; options 8 Go / 16 Go ; max. 16 Go
• Stockage : 1 x M.2 2242 B-key SSD 128 Go par défaut ; options 256 Go / 512 Go ; 1 x SATA III pour SSD/HDD 2,5" jusqu'à 1 To (optionnel)
• Ethernet : 2 x contrôleurs Intel® (2 x LAN 2,5 Giga RJ45)
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise 64 bits, Windows 11 Pro 64 bits, Windows 10 IoT Enterprise 64 bits, Linux Ubuntu 22.04
• Sans fil : WLAN et Bluetooth en option

Mécanique

• Dimensions : 251,2 x 174,8 x 55 mm
• Poids : 1,6 kg
• Montage : Open Frame, montage panneau, montage VESA
• Boîtier : métal
• Refroidissement : conception sans ventilateur (fanless)

Environnement

• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

Certification

• CE
• FCC

Ports E/S et indicateurs

• USB : 2 x USB 3.2 Gen2x1 (Type-A) plus ports USB 2.0 supplémentaires
• Série : 1 x RS232/422/485 (par défaut RS232), 1 x RS232
• LAN : 2 x RJ45 2,5 Giga
• Vidéo : 1 x HDMI 2.0 (optionnel)
• Audio : 2 x haut-parleurs
• Extension : 1 x M.2 2242 B-Key (pour SSD SATA III), 1 x M.2 2230 E-Key (pour Wi‑Fi)
• Indicateurs : LED alimentation, LED stockage ; molette de réglage de luminosité
• Entrée d'alimentation : 1 x 12V DC (prise DC 2,5φ)

Contrôles / Boutons

• 1 x bouton d'alimentation
• 1 x bouton de réinitialisation

Accessoires (inclus / optionnels)

• Adaptateur 100–240V AC vers 12V DC (12V 50W)
• Cordon d'alimentation
• Visserie VESA

Alimentation

• Tension nominale : 12V DC
• Adaptateur : 12V 50W

Caractéristiques / spécifications techniques

• Modèle : R08IE3S-OFU1
• Marque : Winmate
• Affichage : 8,4" SVGA 800 x 600, 600 nits
• Processeur : Intel® Celeron® N6211 (Elkhart Lake)
• Mémoire : 1 x SO-DIMM DDR4 jusqu'à 16 Go
• Stockage : M.2 2242 B-key (128 Go par défaut), option SATA III 2,5" jusqu'à 1 To
• LAN : 2 x Intel® Ethernet (2,5 Giga)
• E/S : USB3.2 Gen2, USB2.0, ports COM, HDMI optionnel
• Montage : Open frame / Panel mount / VESA
• Boîtier : métal, fanless
• Température : fonctionnement 0°C à 50°C ; stockage -10°C à 60°C
• Humidité : 10%–90% RH non-condensante
• Certifications : CE, FCC
