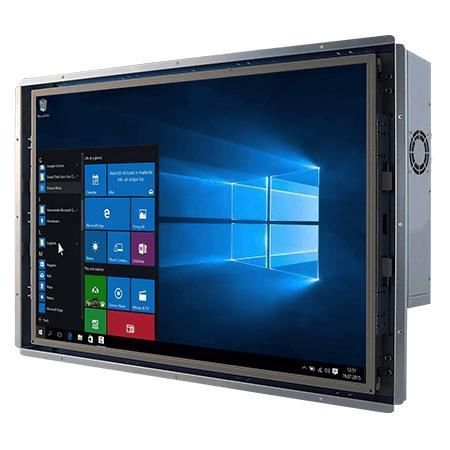

Panel PC à écran tactile W18IF7T-OFA2

à écran largeà écran tactile résistif18.5"

Présentation
Le W18IF7T-OFA2 est un PC panel à cadre ouvert de 18,5 pouces conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Basé sur les processeurs Intel® 9th Gen Core™ i3/i5/i7 (Coffee Lake Refresh), il s'adresse aux OEM et intégrateurs recherchant modularité de stockage, multiples E/S et disponibilité long terme.

Points forts

• Écran 18,5" 1366 x 768 résistif (option verre protecteur sans tactile)
• Processeurs Intel® 9th Gen Core™ i3/i5/i7 (i7-9700TE par défaut)
• Stockage flexible : M.2 (NVMe/SATA) + 2.5" SATA, support RAID 0/1
• Multiples E/S : 4 x USB 3.2 Gen1, 2 x LAN Gigabit, ports série configurables
• Alimentation 12 V DC verrouillable ; DisplayPort et HDMI optionnel

Affichage
Écran 18,5 pouces, résolution 1366 x 768, luminosité 450 nits, contraste 1000:1, surface active 409.8 x 230.4 mm. Options : tactile résistif ou verre de protection sans fonction tactile.

Spécifications système
Processeurs : Intel Core i7-9700TE (par défaut), i5-9500TE, i3-9100TE. Chipset Intel® Q370. Mémoire : 2 x non-ECC SO-DIMM jusqu'à 64GB. Stockage : SSD 128GB par défaut, options jusqu'à 2TB ; 1 x M.2 2280/2242 M-Key ; 2 x SATA III pour 2.5". Ethernet : 2 x contrôleurs Intel® Gigabit. TPM 2.0 disponible. OS optionnels : Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 20.04.

Mécanique
Dimensions 476 x 299 x 63 mm, poids 4,7 kg. Boîtier métal avec refroidissement par ventilateur. Montage : open frame (par défaut), panel mount ou VESA en option.

Environnement
Humidité de fonctionnement 10%–90% RH sans condensation. Température opératoire 0°C à 50°C. Température de stockage -10°C à 60°C.

Certification
CE, FCC.

Ports I/O

• 4 x USB 3.2 Gen1 Type-A
• 1 x RS232/422/485 (configurable) + 1 x RS232
• 2 x Giga LAN (RJ45)
• 1 x DP 1.2 (par défaut), 1 x HDMI 1.4 (option)
• Audio : Mic in, Line out, 2 haut-parleurs
• Extension : 1 x PCIe 3.0 x16, 1 x M.2 2280/2242 M-Key, 1 x M.2 2230 E-Key

Contrôle
Bouton power et reset ; molette de réglage de luminosité ; voyants power et storage.

Accessoires
Adaptateur 100~240V AC vers DC, cordon d'alimentation, vis VESA.

Alimentation
Entrée 12V DC jack verrouillable ; adaptateur recommandé 12V 120W.

Détails additionnels
Options de surface modulaires (tactile résistif ou verre de protection), conception thermique optimisée pour fonctionnement continu et multiples options de montage pour intégration système.

Caractéristiques / spécifications techniques

• Modèle : W18IF7T-OFA2
• Marque : Winmate
• Affichage : 18.5" / 1366 x 768
• Famille CPU : Intel® 9th Gen Core™ (i3/i5/i7)
• Mémoire : jusqu'à 64GB (2 x SO-DIMM)
• Stockage : M.2 + 2.5" SATA (RAID optionnel)
• LAN : 2 x Gigabit
• USB : 4 x USB 3.2 Gen1
• Série : RS232/422/485 + RS232
• Sorties vidéo : DP1.2 (par défaut), HDMI optionnel
• Alimentation : 12V DC (Din4 verrouillable)
• Température de fonctionnement : 0°C à 50°C
• Certifications : CE, FCC
