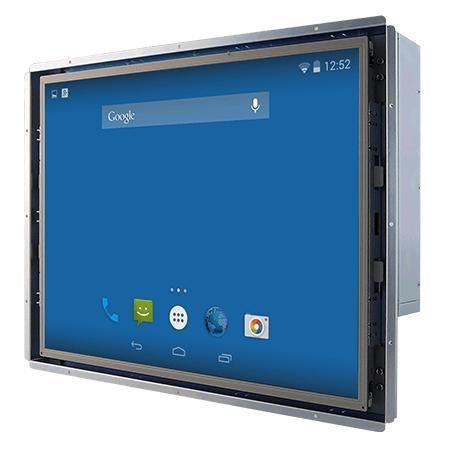

Panel PC à écran tactile résistif R19FA3S-OFM1

TFT LCD19"NXP i.MX6

Présentation
Winmate R19FA3S-OFM1 est un PC panel Open Frame 19 pouces basé sur la plateforme NXP i.MX6, conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il dispose d'une conception sans ventilateur, d'une consommation ultra-faible, d'un boîtier métallique et de composants industriels pour des déploiements longue durée.

Principales caractéristiques

• Écran TFT 19" 1280 x 1024 avec écran tactile résistif ou option verre de protection
• Processeur NXP i.MX6 Dual Core 1.0 GHz (Quad Core en option)
• LPDDR3 1 Go intégré (2 Go en option) et eMMC 16 Go (32 Go en option)
• E/S : USB 2.0, RS-232/422/485, Micro SD, Mini USB (console), Micro HDMI (option), RJ45 avec PoE PD optionnel
• Conception sans ventilateur pour faible consommation et fonctionnement continu fiable

Certifications

• CE
• FCC

Points forts du produit
Supporte plusieurs systèmes d'exploitation optionnels (Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 avec Qt 5.5). WLAN/BT en option via emplacement mPCIe et prise en charge PoE PD (IEEE 802.3at). Accessoires typiques : adaptateur AC/DC, câble d'alimentation et visserie VESA.

Caractéristiques / spécifications techniques

• Modèle : R19FA3S-OFM1
• Processeur : NXP i.MX6 Dual Core 1.0 GHz (Quad Core optionnel)
• Mémoire : 1 GB LPDDR3 (par défaut), 2 GB en option
• Stockage : eMMC onboard 16 GB (par défaut), 32 GB en option
• Affichage : 19.0 pouces ; 1280 x 1024 ; 250 nits ; contraste 1000:1 ; zone active 376.32 x 301.06 mm
• Touch / Glass : Écran résistif (option) ; verre de protection (option)
• Mécanique : 445 x 355 x 64.4 mm ; poids 4.8 kg ; boîtier métal ; montage : Open Frame, Panel Mount, VESA
• Environnement : Fonctionnement 0°C à 50°C ; stockage -10°C à 60°C ; humidité 10%–90% RH sans condensation
• Ports I/O :
  • USB : 1 x Mini USB (Console), 1 x USB OTG, 1 x USB 2.0 Type-A
  • Série : 1 x RS232/422/485 (par défaut RS232)
  • LAN : 1 x RJ45 avec PoE (PD, IEEE 802.3at)
  • Vidéo : 1 x Micro HDMI (option)
  • Audio : 2 x haut-parleur
  • SD : 1 x emplacement Micro SD
  • Extension : 1 x slot mPCIe (pour module Wi‑Fi, half-size)
  • CANBUS : 1 x CANBUS D-sub9
• Alimentation : 1 x entrée 12 V DC (bornier 2 broches) ; adaptateur 12 V 50 W ; PoE PD 25 W (IEEE 802.3at)
• Accessoires : Adaptateur 100–240 V AC to DC, câble d'alimentation, CD drivers et manuel, visserie VESA
