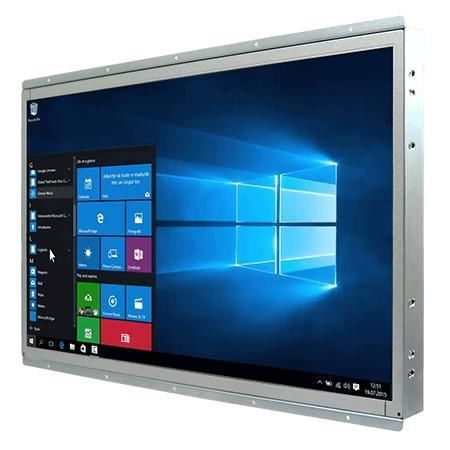

Panel PC à écran tactile résistif W15IAD7T-OFA2

LCD15.6"Intel® Core i3

Résumé
Le Winmate W15IAD7T-OFA2 est un panel PC open frame 15,6" destiné au contrôle machine, à l'automatisation d'usine et aux IHM opérateur. Il accepte des processeurs Intel® Core™ 12e/14e génération (Alder Lake / Raptor Lake) et propose des options de montage, d'écran et d'E/S adaptées à l'intégration industrielle.

Principales caractéristiques

• Écran open frame 15,6" 1366 x 768, 400 nits
• Options processeur Intel® Core™ i9/i7/i5/i3 (12e/14e gén.)
• 2 x SO-DIMM DDR5 4800MHz, jusqu'à 64 Go (32 Go par slot)
• Double Ethernet Intel® 2.5GbE intégré
• Multi-écran : DP1.4a (par défaut), HDMI2.0b (option)
• 4 x USB 3.2 Gen2x1, ports série, Mic-in/Line-out
• Entrée 12V DC (connecteur Din4)

Ponctuels et fonctionnalités
Performances élevées avec processeurs Intel® Core™ configurables pour charges industrielles. Options de surface : écran résistif (option) ou verre de protection sans tactile. Faible consommation et dissipation thermique assistée par ventilateur pour fonctionnement continu. Montages disponibles : open frame, montage panneau et VESA.

Certifications
CE, FCC

Détails supplémentaires
Zone active de l'écran 344.232 x 195.536 mm ; contraste 500:1 ; angles de vue 85/85/80/80 ; luminosité jusqu'à 400 nits.

Options système & stockage

• CPU par défaut : Intel® Core™ i3-12100TE ; options i5/i7/i9 et séries T ultérieures (ex. i9-14900T)
• Chipset : Intel® R680E
• Stockage : SSD 128GB par défaut ; options 256GB/512GB/1TB/2TB/4TB ; 2 x SATA III pour disques 2.5" (RAID possible)
• Extension : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Sécurité : TPM 2.0 ; OS optionnels : Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04

E/S & connectivité

• USB : 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x 2.5 Giga LAN (RJ45)
• Vidéo : 1 x DP1.4a DP++ (par défaut, jusqu'à 4096x2160@60Hz) ; 1 x HDMI2.0b (option)
• Audio : Mic-in, Line-out

Mécanique & thermique

• Dimensions : 366.3 x 248 x 77.5 mm ; Poids : 3.6 kg
• Boîtier : métal ; Refroidissement : ventilateur
• Montage : Open frame (par défaut), Panel mount (option), VESA (option)

Environnement

• Humidité : 10%–90% RH, non-condensante
• Température de fonctionnement : 0°C–50°C ; Stockage : -10°C–60°C

Boutons & commandes

• 1 x bouton Power
• 1 x bouton Reset

Accessoires

• Adaptateur 100~240V AC vers 12V DC, cordon d'alimentation
• Visserie VESA

Caractéristiques / spécifications techniques

• Modèle : W15IAD7T-OFA2
• Affichage : 15.6" 1366 x 768, 400 nits, 500:1, zone active 344.232 x 195.536 mm
• Processeurs : Intel® Core™ i3-12100TE (par défaut) ; options i5/i7/i9 et séries T
• Mémoire : 2 x SO-DIMM non-ECC DDR5 4800MHz, jusqu'à 64GB
• Stockage : SSD 128GB par défaut ; options jusqu'à 4TB ; 2 x SATA III optional
• Ethernet : 2 x Intel® 2.5G LAN
• Entrées/Sorties : DP1.4a, HDMI2.0b (opt.), 4 x USB3.2 Gen2x1, ports série
• Alimentation : 1 x 12V DC (Din4 pin)
• Certifications : CE, FCC
