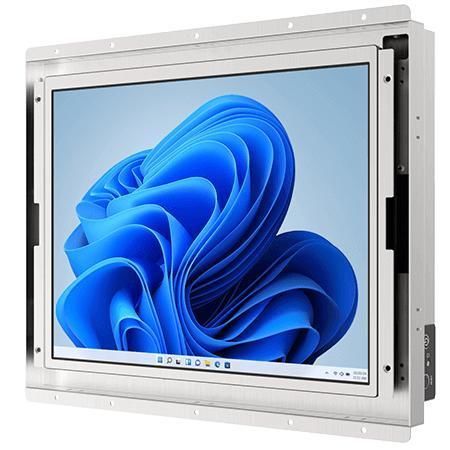

Panel PC à écran tactile résistif R12IAN3S-OFM2

TFT LCD12.1"Intel® Processor N100

Présentation
Le Winmate R12IAN3S-OFM2 est un Panel PC open frame 12,1 pouces destiné au contrôle machine, à l'automatisation industrielle et aux interfaces opérateur. Il associe des processeurs Intel® Alder Lake‑N, des graphismes UHD intégrés, un boîtier métallique fanless et des options de montage pour un déploiement industriel.

Points forts

• Écran 12,1 pouces XGA TFT (1024 x 768), 500 nits
• Processeurs Intel® Alder Lake‑N (N100 par défaut, N150 en option)
• 1 x SO‑DIMM DDR5‑4800, jusqu'à 16 Go
• 2 x Ethernet Intel® 2.5 Gb
• Entrées/sorties: HDMI (option), USB Type‑C avec DP‑Alt, USB 3.2/2.0, 4 x COM
• Montage: open frame par défaut; panel ou VESA en option

Certifications
CE, FCC

Points techniques

• Traitement pour automatisation: N100/N150 avec UHD Graphics pour supervision et contrôle en temps réel
• Affichage industriel lisible: XGA TFT optimisé pour installations compactes
• I/O polyvalente: intégration aisée avec automates, capteurs et périphériques
• Réseau rapide: double 2.5 GbE pour communications industrielles stables

Affichage

• Taille: 12,1 pouces
• Touch / Verre: écran résistif (option) / verre de protection sans touch (option)
• Résolution: 1024 x 768
• Luminosité: 500 nits; Contraste: 1000:1; Angles: 89/89/89/89
• Zone active: 245.76 x 184.32 mm

Spécification système

• Processeur: Intel® N100 (par défaut) ou Intel® N150 (option)
• Mémoire: 4 Go par défaut; options 8 Go / 16 Go (1 x SO‑DIMM DDR5‑4800)
• Stockage: NVMe SSD 128 Go par défaut; options jusqu'à 4 To; 1 x SATA III pour 2,5" SSD/HDD (si NVMe absent)
• Sécurité: TPM 2.0; OS supportés: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 24.04 (options)
• WLAN/BT: en option via M.2 2230 E‑Key

Mécanique

• Dimensions: 300 x 250 x 52 mm
• Poids: ~2,3 kg
• Boîtier: métal; refroidissement sans ventilateur
• Montage: open frame (par défaut); panel ou VESA en option

Environnement

• Température fonctionnement: 0°C à 50°C
• Température stockage: -10°C à 60°C
• Humidité: 10% à 90% HR, sans condensation

Interfaces et E/S

• USB: USB 3.2 Gen1 Type‑A, USB 3.2 Gen2 Type‑C (DP Alt mode), ports USB 2.0 selon configuration
• Série: options RS232/422/485
• LAN: 2 x 2,5 GbE RJ45
• Vidéo: HDMI 2.0b (optionnel)
• Audio: 2 x haut‑parleurs; Expansion: M.2 2230 E‑Key (Wi‑Fi)
• Indicateurs: LED power et storage; réglage de luminosité; entrée 12V DC (jack 2.5φ)

Contrôles

• 1 x bouton Power; 1 x bouton Reset

Accessoires

• Adaptateur 12V 50W (100~240V AC to DC), cordon d'alimentation, visserie VESA selon configuration

Alimentation

• Tension: 12V DC; Adaptateur: 12V 50W

Caractéristiques techniques

• Modèle: R12IAN3S-OFM2
• Écran: 12,1" XGA 1024x768, 500 nits
• CPU: Intel® N100 / N150
• RAM: jusqu'à 16 Go DDR5 SO‑DIMM
• Stockage: NVMe/SSD jusqu'à 4 To; option 2,5" SATA
• Réseau: 2 x 2.5GbE
• Température: 0°C–50°C; Humidité: 10%–90% HR
• Certifications: CE, FCC
