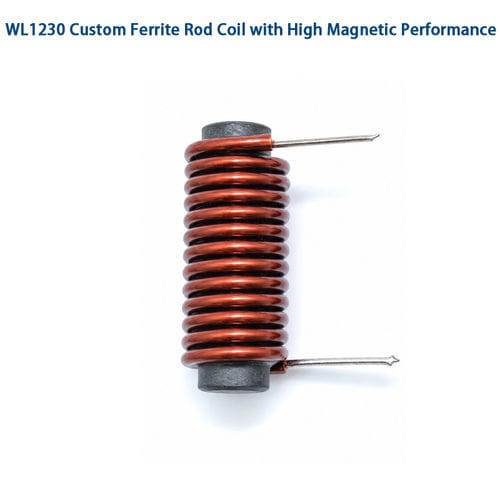

Inductance en ferrite WL1230

à noyau de ferritebobinéehaute fréquence

Présentation
La bobine ferrite à noyau en tige WL1230 est un composant inductif compact conçu pour la réception, l'accouplement électromagnétique et les applications en fonction de la fréquence. Elle associe un noyau magnétique en tige de ferrite à un bobinage cuivre émaillé de précision pour fournir une inductance élevée et un accouplement magnétique amélioré dans des empreintes PCB ou modules réduites.

Points clés
Les performances dépendent du matériau ferrite, des dimensions du noyau, du nombre de spires, du diamètre du fil et de l'adaptation du circuit. Le WL1230 peut être optimisé pour des bandes de fréquences et des sensibilités spécifiques utilisées par les systèmes industriels, automobiles et de communication. La personnalisation du matériau, du bobinage, des dimensions et des paramètres électriques est disponible pour répondre aux besoins OEM.

Caractéristiques

• Haute perméabilité magnétique pour flux concentré et inductance accrue
• Empreinte compacte de 30 mm adaptée aux architectures contraintes
• Bobinage cuivre émaillé de précision pour des paramètres électriques constants
• Facteur de qualité élevé sur les bandes kHz–MHz prévues
• Options de vernis, époxy ou revêtement protecteur

Applications

• Antennes AM et étages d'entrée récepteur
• Systèmes RF et sans fil, lecteurs RFID et unités d'identification
• Capteurs sans fil, nœuds IoT et compteurs intelligents
• Électronique automobile (entrée sans clé, TPMS, modules de contrôle)
• Systèmes de contrôle industriel, capteurs et appareils de mesure
• Équipements de communication et dispositifs électroniques médicaux (selon usage)

Avantages
Offre une sensibilité et un accouplement magnétique supérieurs par rapport aux équivalents à noyau d'air, des pertes électromagnétiques réduites dans les bandes ciblées et un format compact adapté aux modules modernes.

Inconvénients
Les matériaux ferrite sont fragiles et sensibles aux chocs mécaniques ; les propriétés magnétiques varient avec la température, d'où l'importance du choix de la matière pour des environnements sévères. Un bobinage précis et un contrôle qualité strict sont nécessaires, ce qui peut augmenter le coût de production.

Dépannage et problèmes courants

• Basse inductance — vérifier le nombre de spires, le diamètre du fil et l'intégrité du noyau.
• Réception faible — contrôler l'orientation de la bobine, l'adaptation du circuit et les interférences externes.
• Résistance continue élevée — inspecter la qualité du bobinage et les connexions de soudure.
• Dérive liée à la température — choisir une ferrite adaptée à la plage de fonctionnement.
• Dommages mécaniques — rechercher des fractures et remplacer les noyaux endommagés.
• Variabilité de production — appliquer des tolérances de fabrication strictes et des tests.

Description de l'article (tableau)
Item | Description
Inducteur bobine ferrite | Fil cuivre émaillé
Diamètre du fil | ~0,3 mm (options AWG disponibles)
Type de bobinage | Bobinage mono-couche rond ou sectionné, précision
Matériau du noyau | Tige ferrite (MnZn ou NiZn selon fréquence)
Longueur d'empreinte | 30 mm (typique ; personnalisable)
Encapsulation | Vernis, époxy ou revêtement (optionnel)
Montage | Par broche ou options de montage personnalisées

Spécifications électriques (typique)
Paramètre | Description
Gamme d'inductance | 0,1 µH – 100 µH (personnalisable)
Tolérance d'inductance | ±2%, ±5%, ±10%
Résistance DC (DCR) | Selon conception (personnalisable)
Facteur Q | Élevé, optimisé pour la bande de fréquence sélectionnée
Fréquence de résonance propre | Dépend de l'application et de la conception
Fréquence de fonctionnement | Plage kHz à MHz
Courant nominal | Selon conception personnalisée
Résistance d'isolement | ≥100 MΩ

Notes de conception et de sélection
Choisir la grade de ferrite (MnZn vs NiZn) en fonction de la fréquence et des contraintes de température. Tenir compte de la longueur/diamètre du noyau, de l'inductance cible, de la tolérance et des contraintes mécaniques. Des prototypes et un réglage du circuit sont recommandés avant la production en série.

Caractéristiques / spécifications techniques

• Modèle : WL1230 (bobine ferrite à noyau en tige)
• Matériau du noyau : Tige ferrite (MnZn ou NiZn)
• Fil : Cuivre émaillé (typique)
• Diamètre du fil : ~0,3 mm (options AWG disponibles)
• Bobinage : Mono-couche rond ou sectionné, précision
• Longueur d'empreinte : 30 mm (typique ; personnalisable)
• Options d'encapsulation : Vernis, époxy ou revêtement protecteur
• Montage : Par broche ou montage personnalisé
• Gamme d'inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérance d'inductance : ±2%, ±5%, ±10%
• Fréquence de fonctionnement : kHz à MHz
• Facteur Q : Élevé (optimisé selon fréquence)
• Résistance DC et courant nominal : Selon conception personnalisée
• Résistance d'isolement : ≥100 MΩ
