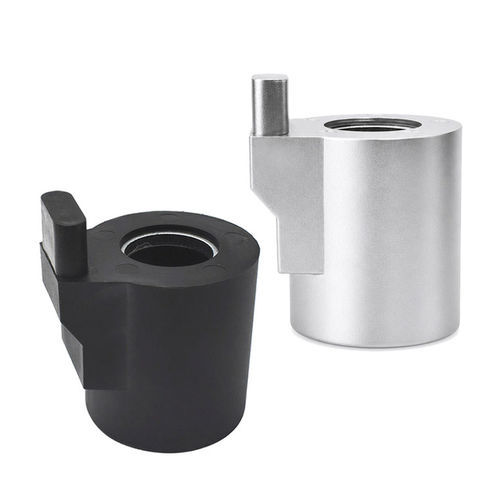

Bobine magnétique WL4751

électromagnétiqued'isolationAC

Présentation
La bobine d'électrovanne WL4751 est un actionneur électromagnétique qui transforme l'énergie électrique en force magnétique pour déplacer la tige d'une vanne et contrôler des liquides et gaz. Disponible en versions AC et DC avec tensions, puissances, classes d'isolation et niveaux de protection personnalisables. Fabriquée en cuivre de qualité, avec enroulement de précision et contrôle qualité strict pour assurer force magnétique stable, réponse rapide, faible consommation et longue durée de vie.

Principe de fonctionnement
La bobine est constituée d'un fil de cuivre isolé enroulé autour d'un noyau magnétique. Lorsqu'elle est alimentée, le courant crée un champ magnétique qui attire la tige/armature et déplace l'élément d'étanchéité de la vanne pour ouvrir, fermer ou réguler le passage du fluide. Les facteurs clés de conception et de performance comprennent :

• Nombre de spires
• Diamètre et qualité du fil de cuivre
• Tension d'entrée et intensité
• Qualité du matériau magnétique et conception du circuit magnétique
• Conception de l'entrefer
• Température de fonctionnement et cycle de service

Caractéristiques de base
Conception compacte adaptée aux environnements industriels avec haute efficacité électromagnétique. Versions pour service continu ou intermittent et possibilités de personnalisation selon le diamètre du tube de vanne, l'environnement d'utilisation et les exigences de performance. Caractéristiques typiques : force magnétique stable, réponse rapide et durabilité.

Fiche technique
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length: 200 mm
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None (standard)
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
RoHS Compliance: Yes
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Applications

• Vannes pneumatiques et systèmes de commande pneumatique
• Vannes hydrauliques et équipements hydrauliques
• Systèmes de contrôle d'eau et de fluides (pompes, filtration, irrigation)
• Systèmes de contrôle des gaz
• Équipements médicaux et de laboratoire
• Systèmes automobiles (alimentation, transmission, freinage, contrôle des émissions)
• Automatisation industrielle, robotique et équipements OEM

Avantages

• Réponse rapide et commutation fiable
• Format compact et commande électrique simple
• Faible consommation énergétique lorsqu'elle est correctement spécifiée
• Personnalisable pour exigences OEM (tension, dimensions, connecteurs, étanchéité, versions haute température)
• Rendements de production élevés et longue durée de vie en fabrication industrielle

Inconvénients

• Risque de surchauffe si le dimensionnement thermique ou le cycle de service est inadapté
• Nécessite une correspondance correcte de la tension — surtension provoque surchauffe, sous-tension réduit la force magnétique
• Commande principalement tout-ou-rien ; contrôle proportionnel précis nécessite électronique supplémentaire

Dépannage et défauts courants

• Bobine inopérante : vérifier la tension d'alimentation, le câblage, la résistance et les connexions
• Force magnétique faible : vérifier la tension, la spécification de la bobine, les éléments magnétiques et l'entrefer
• Surchauffe : causes possibles surtension, fonctionnement continu au-delà du cycle nominal, dissipation thermique insuffisante
• Réponse lente de la vanne : inspecter frottements mécaniques, contamination ou force électromagnétique affaiblie
• Courts-circuits : peuvent résulter d'une détérioration de l'isolation, d'infiltration d'humidité ou de températures excessives

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model Number: WL4751
• Rated Voltage: DC or AC available
• Rated Power (W): Custom
• Service Life: 100 Thousand Times
• Certification: CE, RoHS, ISO9001
• Material: Copper Coil with F-class insulation (155°C)
• DC Resistance: 134 Ω
• Lead wire length: 200 mm
• Tolerance of Dimension: +/- 0.1 MM
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• MOQ: 1000 pcs; Supply ability: 500000 pcs/week
• Warranty: 1 year; Typical delivery: 30 days; Port of loading: Shenzhen
