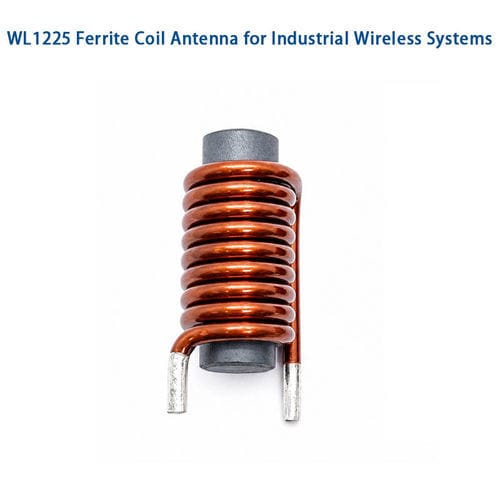

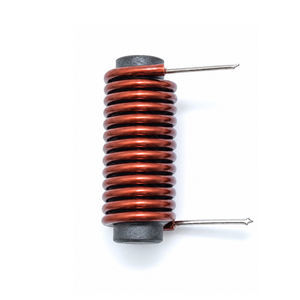

Inductance en ferrite WL1225

à noyau de ferritemagnétiqueRF

Présentation du produit
Une antenne à bobine ferrite équipée d'un noyau en ferrite à haute perméabilité et d'un fil cuivre émaillé de précision. Conçue pour des installations industrielles compactes, elle offre une sensibilité magnétique élevée et une intégration facilitée par rapport aux antennes filaires. Personnalisable en inductance, plage de fréquence, type de bobinage et mode de fixation ; adaptée aux récepteurs AM, lecteurs RFID, capteurs IoT, modules de navigation et dispositifs de surveillance industrielle.

Principe de fonctionnement
L'antenne concentre le flux magnétique HF dans le noyau ferrite ; le flux variable induit une tension dans le bobinage cuivre. Le noyau augmente la perméabilité effective, améliorant la sensibilité pour les signaux LF–MF par rapport à une bobine à air de taille similaire. Le montage bobine/noyau forme un circuit inductif pouvant être accordé par condensateurs pour résonner à une fréquence cible. La réponse magnétique directionnelle aide à réduire les interférences et facilite le positionnement dans des assemblages contraints.

Principales caractéristiques

• Haute sensibilité magnétique et Q optimisé pour la plage de fréquence ciblée
• Empreinte compacte (longueur typique 25 mm) et faible poids
• Faible consommation et comportement électrique stable
• Bobinage, matériau ferrite, inductance et montage personnalisables
• Encapsulation optionnelle : vernis, époxy ou revêtement pour protection environnementale
• Convient aux fréquences LF–MF (kHz–MHz)

Applications

• Systèmes radio AM et récepteurs portables
• Lecteurs RFID, contrôle d'accès et systèmes d'identification
• Objets connectés : compteurs intelligents, capteurs environnementaux, capteurs sans fil basse consommation
• Électronique automobile : ouverture sans clé, TPMS, modules de navigation
• Automatisation industrielle : capteurs sans fil, surveillance et communication machine
• Appareils électroniques compacts pour usages professionnels ou grand public

Fiche produit (résumé)
Élément — Description
Bobine inductive ferrite — Fil cuivre émaillé
Diamètre du fil — 0,2 mm (options AWG disponibles)
Type de bobinage — Bobinage monocouche rond ou sectionné (personnalisable)
Matériau du noyau — Tige ferrite
Longueur d'empreinte — 25 mm
Encapsulation — Vernis, époxy ou revêtement optionnel
Montage — À travers-patte ou montage personnalisé

Spécifications électriques (typiques)
Paramètre — Description
Plage d'inductance — 0,1 µH – 100 µH (personnalisable)
Tolérances — ±2%, ±5%, ±10%
Résistance DC (DCR) — Personnalisée selon calibre du fil et bobinage
Facteur Q — Q élevé, optimisé pour la fréquence
Fréquence de résonance — Dépend de l'application, généralement élevée
Fréquence d'utilisation — Plage kHz à MHz
Courant nominal — Spécifié selon conception
Résistance d'isolement — ≥100 MΩ

Avantages

• Taille d'installation très compacte avec sensibilité élevée
• Bonnes propriétés directionnelles pour meilleure réception et réduction du bruit
• Personnalisable pour besoins OEM/industriels (noyau, bobinage, connecteur, fixation)
• Facteur Q élevé lorsqu'optimisé pour la fréquence
• Longue durée de vie si correctement encapsulé et manipulé

Limitations / Inconvénients

• Largeur de bande souvent plus étroite que les antennes large bande
• Performance fortement dépendante de la qualité du matériau ferrite et de l'accord en fréquence
• Les noyaux ferrite sont fragiles et sensibles aux chocs mécaniques
• Sensibilité aux objets métalliques proches et à un mauvais positionnement

Dépannage — problèmes courants

• Mauvaise réception : orientation incorrecte, noyau endommagé, nombre de tours insuffisant ou mauvais accord
• Mauvais accord en fréquence : vérifier inductance et éléments d'accord
• Bruit élevé : interférences électroniques proches — améliorer blindage ou position
• Sensibilité réduite : qualité du bobinage ou choix du ferrite à contrôler
• Dommages mécaniques : risque de fracture du noyau pendant assemblage/transport

Remarques complémentaires
La série WL1225 prend en charge la personnalisation OEM pour la plage de fréquences, l'inductance, le type de ferrite, le calibre du fil, le montage et la conception des connecteurs afin de répondre aux exigences industrielles. Usages typiques : récepteurs AM, RFID, IoT, modules automobiles et capteurs industriels.

Caractéristiques techniques

• Modèle : WL1225
• Longueur du noyau (empreinte) : 25 mm
• Type de fil : fil cuivre émaillé (standard 0,2 mm, autres options AWG disponibles)
• Bobinage : monocouche rond ou sectionné (personnalisable)
• Matériau du noyau : ferrite (tige magnétique)
• Encapsulation : vernis / époxy / revêtement optionnel
• Montage : traversée de patte ou options de montage personnalisées
• Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérances : ±2% / ±5% / ±10%
• Fréquence d'utilisation : kHz à MHz (accordable)
• Résistance d'isolement : ≥100 MΩ
• Courant nominal / DCR : spécifiés selon conception personnalisée
