Bobine à noyau creux WL5058

d'isolationhaute fréquenceRF

Aperçu

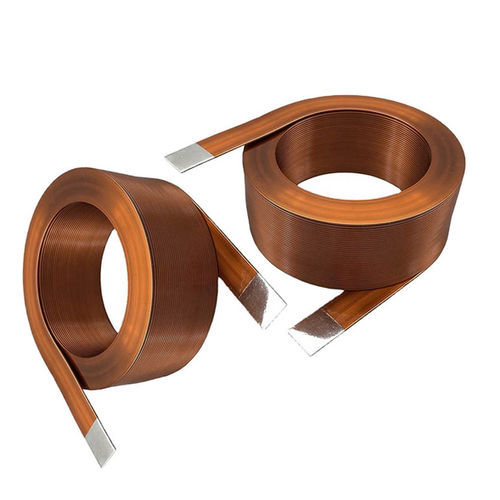

La bobine fil plat WL5058 est un enroulement électromagnétique réalisé avec un conducteur plat (rectangulaire) en cuivre émaillé. Sa géométrie augmente la surface de cuivre dans la fenêtre d'enroulement, améliorant l'efficacité électrique et la dissipation thermique. Le WL5058 est destiné aux applications industrielles nécessitant des composants inductifs compacts et peut être fourni avec des options de montage et d'encapsulation personnalisées.

Détails clés du produit
Le conducteur plat réduit les interstices entre les spires, augmente la surface de contact du conducteur et diminue la résistance continue par rapport aux enroulements en fil rond. Le WL5058 peut être spécifié en dimensions, inductance, résistance, température de fonctionnement et type de montage selon les besoins de l'application.

Données techniques (composition et mécanique)
Élément : Description
Noyau fil plat : Fil de cuivre émaillé
Diamètre du fil : 0,45 mm (options AWG disponibles)
Type d'enroulement : Enroulement monocouche rond ou en sections
Matériau du noyau : Air (non magnétique), conducteur en cuivre
Longueur d'empreinte : 5 mm
Encapsulation : Vernis, époxy ou revêtement optionnel
Montage : Traversant / sur mesure

Spécifications électriques (typique)
Paramètre : Description
Gamme d'inductance : 0,1 µH – 100 µH (personnalisable)
Tolérance d'inductance : ±2%, ±5%, ±10%
Résistance DC (DCR) : exemple 25 Ω pour 27 tours
Facteur Q : Élevé, optimisé selon la bande de fréquence
Fréquence d'auto‑résonance : Dépend de l'application, généralement élevée
Fréquence de fonctionnement : Plage kHz à MHz
Courant nominal : Défini selon conception personnalisée
Résistance d'isolation : ≥100 MΩ

Principe de fonctionnement
Lorsque du courant circule dans le conducteur plat, un champ magnétique est généré par induction électromagnétique. La géométrie plate augmente le remplissage en cuivre et réduit les espaces d'air, améliorant l'efficacité magnétique, réduisant les pertes et favorisant la dissipation thermique. Ces caractéristiques conviennent aux moteurs, transformateurs, solénoïdes et circuits inductifs à haute fréquence.

Caractéristiques

• Meilleur facteur de remplissage en cuivre pour une efficacité accrue
• Résistance continue réduite et pertes d'énergie diminuées
• Format compact pour espaces d'installation limités
• Meilleure dissipation thermique
• Forte génération de champ magnétique par volume
• Capacité de courant augmentée
• Géométrie d'enroulement stable pour des performances reproductibles
• Réduction du bruit électromagnétique et des vibrations
• Adapté à de larges plages de fréquence, y compris les conceptions HF
• Disponible avec vernis, époxy ou revêtement pour protection environnementale

Applications

• Moteurs électriques et systèmes de commande de moteurs (y compris applications VE)
• Transformateurs et inductances de puissance pour onduleurs et alimentations
• Solénoïdes, relais et actionneurs électromagnétiques
• Électronique automobile (injecteurs, actionneurs, systèmes de charge)
• Automatisation industrielle, vannes et équipements robotiques
• Systèmes de conversion et stockage d'énergie (onduleurs, convertisseurs)
• Dispositifs médicaux nécessitant des inductances et actionneurs compacts
• Circuits RF et télécommunications, électronique aéronautique et appareils domestiques

Avantages et inconvénients
Avantages

• Meilleure utilisation de l'espace d'enroulement et performances accrues par volume
• Résistance réduite limitant le dégagement de chaleur
• Permet des composants de plus petite empreinte pour une fonction électrique équivalente
• Meilleure dissipation thermique prolongeant la durée de vie
• Vibrations et émissions électromagnétiques réduites dans de nombreuses conceptions

Inconvénients

• Fabrication nécessitant des équipements d'enroulement spécialisés
• Coût unitaire généralement supérieur aux bobines en fil rond
• Risque d'endommagement de l'isolation en cas de pliage ou de manipulation incorrecte
• Construction compacte pouvant compliquer les réparations sur site

Dépannage

• Surchauffe : vérifier le courant nominal, le refroidissement et la tension d'alimentation
• Défaillance d'isolation : contrôler l'intégrité du revêtement et éviter les pliages excessifs
• Perte de force magnétique : vérifier la tension d'alimentation, les connexions et la continuité de l'enroulement
• Bruits ou vibrations : vérifier le montage et stabiliser la source d'alimentation
• Court‑circuit : inspecter la présence de contamination et l'état de l'isolation
• Circuit ouvert : contrôler les soudures et l'intégrité du fil

FAQ - points clés

• Qu'est‑ce qu'une bobine fil plat ? — Une bobine électromagnétique enroulée avec un conducteur plat/rectangulaire pour augmenter le remplissage en cuivre et améliorer les performances thermiques et électriques.
• Principaux bénéfices — Meilleure utilisation de l'espace, DCR plus faible, capacité de courant supérieure et comportement thermique amélioré.
• Utilisations courantes — Moteurs, transformateurs, inductances, solénoïdes, électroniques de puissance et circuits RF.
• Personnalisation — Inductance, résistance, dimensions du fil, isolation, montage et encapsulation peuvent être adaptés selon l'application.

Spécifications (résumé)

• Modèle : WL5058
• Noyau fil : Cuivre émaillé
• Diamètre typique du fil : 0,45 mm
• Enroulement : Monocouche rond ou en sections
• Noyau : Air (non magnétique)
• Longueur d'empreinte : 5 mm
• Encapsulation : Vernis / époxy / revêtement (optionnel)
• Montage : Traversant / sur mesure
• Inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérance : ±2%, ±5%, ±10%
• Exemple DCR : 25 Ω (27 tours)
• Fréquence de fonctionnement : kHz–MHz
• Résistance d'isolation : ≥100 MΩ
