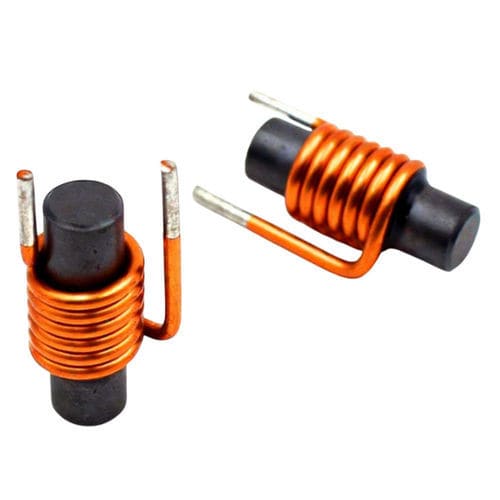

Inductance en ferrite WL0625

à noyau de ferritebobinéehaute fréquence

Présentation
L'inducteur à noyau en ferrite WL0625 fournit des valeurs d'inductance stables avec de faibles pertes de cœur dans un format compact adapté aux conceptions électroniques modernes. Il supporte une opération continue sur une large plage de température et est adapté aux signaux à haute fréquence et à la suppression des EMI. Utilisations typiques : alimentations à découpage, convertisseurs DC–DC et filtres anti-bruit.

Construction et matériaux
Enroulé avec du fil de cuivre émaillé isolé autour d'un noyau magnétique en ferrite pour augmenter l'inductance et minimiser les pertes par courants de Foucault. La faible conductivité du ferrite réduit la génération de chaleur à haute fréquence et améliore les performances EMC/EMI.

Formes et personnalisation

• Formes disponibles : toroïdal, type tige, noyau tambour et autres formes sur demande
• Paramètres personnalisables : valeur d'inductance, courant nominal, dimensions mécaniques, tolérance, mode de montage (radial / SMD)

Applications

• Alimentations à découpage et convertisseurs DC–DC (stockage d'énergie lors des commutations)
• Filtres EMI et circuits de suppression de bruit
• Équipements électroniques grand public (TV, ordinateurs portables, appareils mobiles)
• Équipements industriels et systèmes de commande moteur
• Électronique automobile (commande moteur, modules d'éclairage)
• Équipements de communication (routeurs, modules RF, équipements réseau)
• Onduleurs solaires et chargeurs de batterie nécessitant une conversion d'énergie efficace

Détails Produit
Inducteur à noyau en ferrite OEM conçu pour une intégration dans des systèmes de conversion d'énergie et de conditionnement du signal. La construction compacte et les options de conception flexibles permettent l'utilisation en environnement automobile, industriel et grand public tout en limitant les émissions électromagnétiques et en facilitant une production économique.

Fiche technique
Spécifications électriques
Paramètre Symbole Valeur Unité
Inductance L 1 µH – 1000 µH µH
Tolérance ±L ±10% / ±20%
Courant nominal Ir 0,1 – 5 A
Résistance continue DCR 0,01 – 5 Ω
Matériau du cœur Ferrite
Température de fonctionnement -40 à +125 °C

Spécifications mécaniques
Paramètre Valeur
Type de cœur Noyau en ferrite
Construction Radial / SMD
Matériau du fil Cuivre émaillé
Isolation Revêtement polyester
Montage PCB

Avantages / Inconvénients

• Avantages : Permet des conceptions compactes à haute inductance grâce à une perméabilité magnétique élevée ; faibles pertes par courants de Foucault et réduction de la chaleur à haute fréquence ; meilleures performances EMI ; production de série économiquement viable.
• Inconvénients : Les noyaux en ferrite sont fragiles et sensibles aux chocs mécaniques ; densité de flux de saturation inférieure à celle de certains noyaux métalliques, ce qui peut limiter les performances en courant élevé.

Caractéristiques techniques

• Modèle : WL0625
• Plage d'inductance : 1 µH – 1000 µH
• Options de tolérance : ±10%, ±20%
• Plage de courant nominal : 0,1 A – 5 A
• Résistance continue (DCR) : 0,01 Ω – 5 Ω
• Matériau du noyau : Ferrite
• Types de construction : Radial, SMD
• Fil : Cuivre émaillé
• Isolation : Revêtement polyester
• Montage : PCB
• Température de fonctionnement : -40 °C à +125 °C
