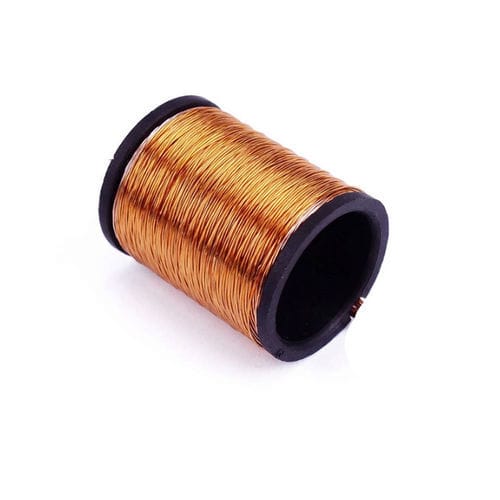

Bobine d'isolation WL1535

DCindustriellepour relais

Présentation
Bobine porte-enroulement conçue pour supporter et isoler les enroulements en cuivre dans les solénoïdes, transformateurs, relais et autres dispositifs électromagnétiques. Fabriquée en plastique technique, la WL1535 garantit une répartition uniforme du fil, une stabilité mécanique et une résistance thermique adaptées aux applications industrielles.

Caractéristiques clés et avantages

• Excellente isolation électrique : plastiques de qualité technique offrant une forte rigidité diélectrique pour limiter les risques de court-circuit entre enroulements et noyaux.
• Performance d'enroulement constante : moulage par injection de précision assurant une géométrie reproductible pour une tension de fil uniforme et une réduction des vibrations.
• Comportement thermique et résistance au feu : matériaux sélectionnés pour la résistance à la chaleur et la stabilité en environnement à température élevée (selon matériau).
• Flexibilité de conception : options personnalisées disponibles (bornes, brides, systèmes de montage) pour intégration en production automatisée.

Détails du produit
Les bobines WL1535 sont des pièces moulées de précision destinées aux assemblages électromagnétiques. Elles maintiennent et isolent les enroulements en cuivre, réduisent les contraintes mécaniques et protègent les composants internes afin d'améliorer la durée de vie et les performances électriques.

Fiche technique
Brand: Weilong Technology
Model Number: WL1535
Tension nominale: DC 6—48 V
Puissance nominale (W): 6—60 W
Durée de vie: 100 000 cycles
Certification: CE, ROHS, ISO9001
Matériau (bobine): Cuivre
Longueur des fils (mm): 200
Style d'installation: TBD
Tolérance dimensionnelle: +/- 0,1 mm
Étanchéité: Aucune
Classe d'isolation: F (155°C)
Test Hi-Pot: AC 600V 50/60Hz 1 s
Résistance DC: 134 Ω
Température de fonctionnement: -10°C à 100°C (dépend du matériau)
Cycle de service: 1–100%
Matériaux: Conforme RoHS
Conditions de paiement: TT ou LC à vue
Commande d'échantillon: Oui
Garantie: 1 An
MOQ: 1000 pcs
Capacité d'approvisionnement: 500 000 pcs/semaine
Délais de livraison: 30 Jours
Port de chargement: Shenzhen

Applications

• Solénoïdes
• Transformateurs
• Relais
• Dispositifs électromagnétiques et automatisation industrielle

Remarques

• Services OEM et moulage par injection personnalisés disponibles pour dimensions et fonctionnalités spécifiques.
• Le choix du matériau (PA66, PBT, PPS, etc.) influence la performance thermique ; des options haute température sont possibles sur demande.

Caractéristiques / Spécifications techniques

• Modèle : WL1535
• Marque : Weilong Technology
• Tension nominale : DC 6—48 V
• Puissance nominale : 6—60 W
• Durée de vie : 100 000 cycles
• Résistance DC : 134 Ω
• Température de fonctionnement : -10°C à 100°C (limites supérieures possibles selon matériau)
• Classe d'isolation : F (155°C)
• Tolérance dimensionnelle : +/- 0,1 mm
• MOQ : 1000 pcs
• Capacité : 500 000 pcs/semaine
• Garantie : 1 An
