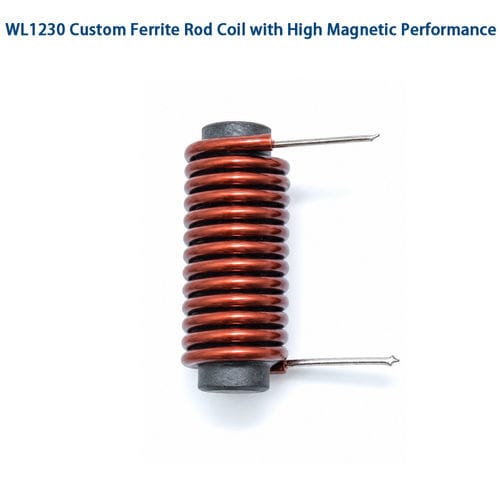

Inductance à noyau de ferrite WL1230

en ferritebobinéehaute fréquence

Overview
La bobine ferrite à noyau en tige WL1230 est un composant inductif qui utilise une tige en ferrite comme noyau magnétique combinée à un enroulement en cuivre émaillé pour offrir une inductance élevée et une grande sensibilité dans un encombrement réduit. Le noyau ferrite concentre le flux magnétique et améliore les performances sur les plages de fréquence kHz–MHz.

Key points

• Principe de fonctionnement : induction électromagnétique ; le courant alternatif dans l'enroulement génère un champ concentré par la tige ferrite pour augmenter l'inductance.
• Personnalisable : matériau ferrite (MnZn/NiZn), type d'enroulement, calibre du fil, dimensions et paramètres électriques.
• Performances : haute perméabilité magnétique, inductance stable, faibles pertes et Q élevé lorsqu'il est adapté à l'application.

Applications

• Antennes AM et récepteurs radio
• Systèmes RF/sans fil, lecteurs RFID et capteurs sans fil
• Compteurs intelligents, télémétrie et équipements de communication
• Électronique automobile (accès sans clé, TPMS, modules de contrôle)
• Contrôle industriel, capteurs et appareils de mesure
• Appareils IoT compacts et électroniques OEM nécessitant des bobines haute sensibilité

Features

• Noyau en tige ferrite pour perméabilité élevée et concentration du flux
• Encombrement compact de 30 mm et construction légère
• Enroulement de précision : options monocouche rond ou sectionné
• Faibles pertes électromagnétiques et réponse en fréquence optimisée
• Encapsulation optionnelle : vernis, époxy ou revêtement de protection

Table: Item / Description
Item | Description
Ferrite Coil Inductor | Fil de cuivre émaillé
Wire Diameter | 0,3 mm (options AWG disponibles)
Winding Type | Enroulement monocouche rond ou sectionné
Core Material | Tige en ferrite (MnZn ou NiZn)
Footprint length | 30 mm
Encapsulation | Vernis, époxy ou revêtement en option
Mounting | Traversant ou options de montage personnalisées

Table - Electrical specifications (typical)
Parameter | Description
Inductance Range | 0,1 µH – 100 µH (personnalisable)
Inductance Tolerance | ±2%, ±5%, ±10%
DC Resistance (DCR) | Dépend de l'enroulement et du diamètre de fil (personnalisable)
Q Factor | Élevé, optimisé pour la bande de fréquence cible
Self-Resonant Frequency | Dépend de l'application, généralement élevé
Operating Frequency | Plage kHz à MHz
Rated Current | Spécifié selon la conception
Insulation Resistance | ≥100 MΩ

Advantages & Considerations

• Avantages : sensibilité supérieure par rapport aux bobines à noyau d'air, encombrement réduit pour les conceptions limitées en espace, paramètres électriques personnalisables pour l'adaptation applicative.
• Considérations : la ferrite est fragile et sensible à la température ; choisir la matière appropriée et prévoir une protection mécanique en environnements difficiles ; un enroulement de précision et un contrôle qualité sont nécessaires pour limiter la variabilité.

Troubleshooting

• Basse inductance : vérifier le nombre de spires, l'intégrité de l'enroulement et l'état du noyau.
• Réception faible : contrôler l'orientation de la bobine, l'accord du circuit et le blindage EMI.
• Résistance élevée : inspecter le diamètre du fil, la qualité des soudures et de l'enroulement.
• Instabilité thermique : utiliser des grades ferrite adaptés à la température de service.
• Dommages mécaniques : les tiges ferrite peuvent se fissurer ; inspecter et remplacer si nécessaire.

Caractéristiques / spécifications techniques

• Désignation du modèle : série WL1230 (bobine à noyau en tige)
• Type de noyau : tige en ferrite (MnZn pour basses fréquences, NiZn pour fréquences plus élevées)
• Longueur typique : 30 mm
• Fil : cuivre émaillé, diamètre typique 0,3 mm (options AWG disponibles)
• Enroulement : monocouche rond ou sectionné ; enroulement de précision
• Inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérances : ±2%, ±5%, ±10%
• Fréquence d'utilisation : kHz à MHz
• Résistance d'isolement : ≥100 MΩ
• Encapsulation : vernis, époxy ou revêtement en option
• Montage : traversant ou options personnalisées
• Personnalisation : matériau ferrite, dimensions, enroulement et paramètres électriques selon application
