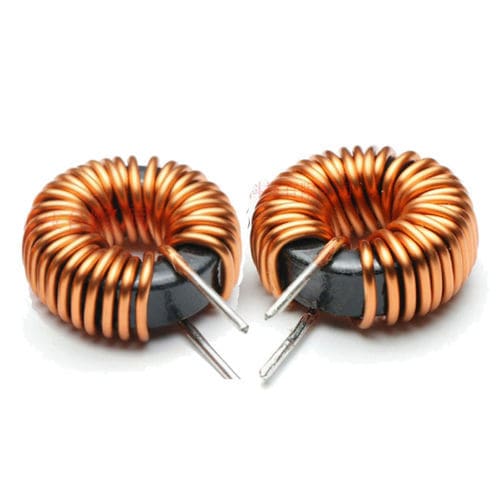

Bobine à noyau ferreux WL80125

DCde courant fortO-Ring

Présentation
La bobine torique Sendust WL80125 est un inducteur électrique utilisant un noyau en poudre métallique torique composé de Sendust (Fe‑Si‑Al) et un enroulement en fil émaillé de cuivre. Le noyau Sendust offre de faibles pertes fer, une densité de flux de saturation élevée et une inductance stable sous polarisation continue et variations de température, ce qui rend la WL80125 adaptée aux applications de conversion d'énergie et de filtrage moyennes à fortes courants.

Caractéristiques clés

• Noyau torique en poudre Sendust (Fe‑Si‑Al)
• Plage d'inductance large (1 µH – 10 mH)
• Faibles pertes fer et forte densité de flux de saturation
• Inductance stable en température et sous polarisation DC
• Forme torique compacte avec faible fuite magnétique
• Enroulement en fil de cuivre émaillé pour une isolation fiable

Applications typiques

• Alimentations à découpage et régulateurs
• Convertisseurs DC–DC
• Filtres EMI/RFI et circuits de suppression de bruit
• Onduleurs solaires et électroniques pour énergies renouvelables
• Équipements électriques industriels et entraînements moteurs
• Électronique de puissance automobile et chargeurs de batterie
• UPS et autres systèmes de conversion d'énergie

Avantages

• Haute densité de flux de saturation permettant une meilleure tenue en courant que de nombreux inducteurs ferrite
• Faibles pertes fer aux fréquences de commutation courantes, améliorant l'efficacité
• Géométrie torique réduisant la fuite magnétique externe
• Bonne stabilité thermique et durabilité mécanique pour les environnements industriels

Inconvénients

• Peut être plus grand ou plus lourd que des inducteurs en ferrite équivalents
• Coûts matériaux et fabrication (noyau en poudre, enroulement de précision) peuvent être supérieurs
• L'enroulement torique peut être plus laborieux pour certaines configurations

Paramètres typiques

• Matériau du noyau : Sendust (Fe‑Si‑Al)
• Plage d'inductance : 1 µH – 10 mH
• Courant nominal : 1 A – 50 A
• Courant de saturation : jusqu'à 80 A (selon le modèle)
• Fréquence de fonctionnement : ~10 kHz – 300 kHz
• Température de fonctionnement : -40°C à +125°C
• Isolation / enroulement : fil de cuivre émaillé
• Forme du noyau : torique (faible fuite)

Caractéristiques techniques

• Modèle : WL80125
• Noyau : Sendust (Fe‑Si‑Al)
• Inductance : 1 µH – 10 mH (selon nombre de spires et géométrie)
• Courant nominal : 1–50 A (dépend de l'application)
• Courant de saturation : jusqu'à 80 A
• Plage de fréquences : 10–300 kHz (typ.)
• Plage de températures : -40°C à +125°C
