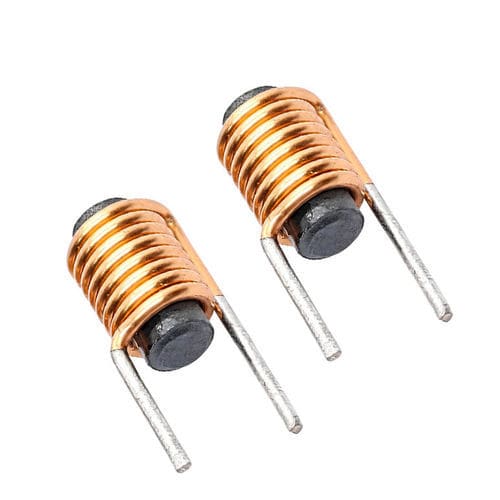

Inductance en ferrite WL0710

à noyau de ferritemagnétiquebobinée

Présentation
L'inducteur bobiné en ferrite est un composant passif constitué d'un enroulement en fil cuivre émaillé autour d'un noyau magnétique en ferrite. Il stocke l'énergie dans un champ magnétique et régule le courant dans les circuits électroniques. Le matériau ferrite offre une perméabilité élevée et de faibles pertes au cœur aux hautes fréquences, améliorant les performances dans les applications d'alimentation et de filtrage.

Résumé produit
Ces inducteurs sont conçus pour l'accumulation d'énergie, le filtrage et la suppression des EMI. La construction associe un noyau en tige de ferrite à un enroulement simple couche ou sectionné en cuivre. Disponibles en plusieurs géométries et enroulements personnalisables, la série WL0710 convient aux circuits imprimés compacts et aux alimentations commutées nécessitant une inductance stable et un faible niveau de bruit électrique.

Principe de fonctionnement
Lorsque le courant circule dans l'enroulement, l'énergie électrique est convertie en énergie magnétique dans le noyau ferrite. La forte perméabilité relative du noyau augmente l'inductance ; les variations de courant induisent une tension d'opposition (loi de Lenz) qui limite les variations rapides de courant. La composition ferrite réduit les courants de Foucault aux hautes fréquences, rendant ces inducteurs efficaces pour le lissage et la suppression du bruit.

Caractéristiques principales

• Perméabilité magnétique élevée et faibles pertes au cœur dans la plage kHz–MHz
• Construction compacte et légère adaptée aux PCB à contrainte d'espace
• Bonne capacité de suppression des EMI pour environnements bruyants
• Valeurs d'inductance élevées réalisables grâce au noyau ferrite
• Options d'encapsulation (vernis, époxy) et différents types de montage

Applications

• Alimentations à découpage (SMPS) et systèmes de régulation de tension
• Équipements de télécommunication pour filtrage et contrôle EMI
• Électronique automobile (ECU, infotainment, unités de contrôle EV)
• Automatisation industrielle : variateurs de fréquence, automates et circuits de commande
• Convertisseurs d'énergie renouvelable (onduleurs solaires, éolien)
• Électronique grand public nécessitant un contrôle du bruit (smartphones, ordinateurs portables, drivers LED)

Avantages et inconvénients

• Avantages : bonnes performances haute fréquence, pertes réduites, encombrement réduit, forte suppression des EMI
• Inconvénients : risque de saturation sous fort courant continu (perte d'inductance), pertes dépendant de la qualité de la ferrite à très hautes fréquences, fragilité mécanique possible en environnements sévères, comportement non linéaire sous fort polarisation

Dépannage

• Vérifier la saturation du noyau si l'inductance chute ou si la pièce surchauffe sous courant élevé
• Optimiser le placement PCB et la mise à la terre pour améliorer les performances EMI
• Mesurer inductance et DCR avec un pont LCR pour valider les spécifications
• Contrôler l'absence de fissures ou de dommages mécaniques du noyau et remplacer si nécessaire
• Utiliser l'imagerie thermique pour détecter les points chauds et valider le comportement thermique

Fiche technique (résumé)
Article : Inducteur bobiné ferrite
Fil : Fil cuivre émaillé
Diamètre du fil : 0,8 mm (options AWG disponibles)
Type d'enroulement : Enroulement simple couche, rond ou sectionné
Matériau du noyau : Tige ferrite
Longueur d'empreinte : 8 mm
Encapsulation : Vernis, époxy ou revêtement optionnel
Montage : Through-foot ou montage personnalisé

Spécifications électriques (typique)
Gamme d'inductance : 0,1 µH – 100 µH (personnalisable)
Tolérances d'inductance : ±2%, ±5%, ±10%
Résistance DC (DCR) : Personnalisée selon le design
Facteur Q : Élevé, optimisé pour la plage de fréquence visée
Fréquence auto-résonante : Élevée, dépend de l'application
Fréquence de fonctionnement : kHz à MHz
Courant nominal : Défini selon la conception (tenir compte de la polarisation continue et de la saturation)
Résistance d'isolation : ≥100 MΩ

COMMENT SÉLECTIONNER UN INDUCTEUR BOBINÉ EN FERRITE (points clés)

• Définir la valeur d'inductance requise et la plage de fréquence
• Prendre en compte le courant maximal et la polarisation continue pour éviter la saturation
• Choisir une qualité de ferrite adaptée à la fréquence pour minimiser les pertes
• Vérifier la stabilité thermique pour les applications automobiles et industrielles
• Considérer l'encombrement et le packaging pour les designs compacts
• Préférer une faible DCR pour limiter les pertes I²R et le chauffage
• Utiliser des variantes blindées en environnements bruités
• Prototyper et tester en conditions réelles

Calcul & conseils de conception (résumé)
Utiliser le facteur d'inductance A_L pour un dimensionnement initial : L = A_L × N² (L en nH, N = nombre de spires). Pour plus de précision, appliquer des modèles de circuit magnétique : ℛ = l / (μ0 × μr × A) et L = N² / ℛ_total, en incluant la réluctance de l'entrefer. Tenir compte de la dépendance en fréquence de la perméabilité, du biais DC et des effets de frange lors de la conception pour courants continus élevés ou plages de fréquence larges.

Caractéristiques / Spécifications techniques

• Modèle : WL0710
• Matériau du noyau : Ferrite (tige magnétique)
• Enroulement : Fil cuivre émaillé, simple couche ou sectionné
• Diamètre typique du fil : 0,8 mm (options AWG disponibles)
• Longueur d'empreinte : 8 mm
• Encapsulation : Vernis, époxy ou revêtement optionnel
• Montage : Through-foot ou personnalisé
• Gamme d'inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérances : ±2%, ±5%, ±10%
• Résistance DC (DCR) : Personnalisée
• Facteur Q : Élevé
• Fréquence de fonctionnement : kHz à MHz
• Fréquence auto-résonante : Élevée
• Courant nominal : Défini selon la conception
• Résistance d'isolation : ≥100 MΩ
